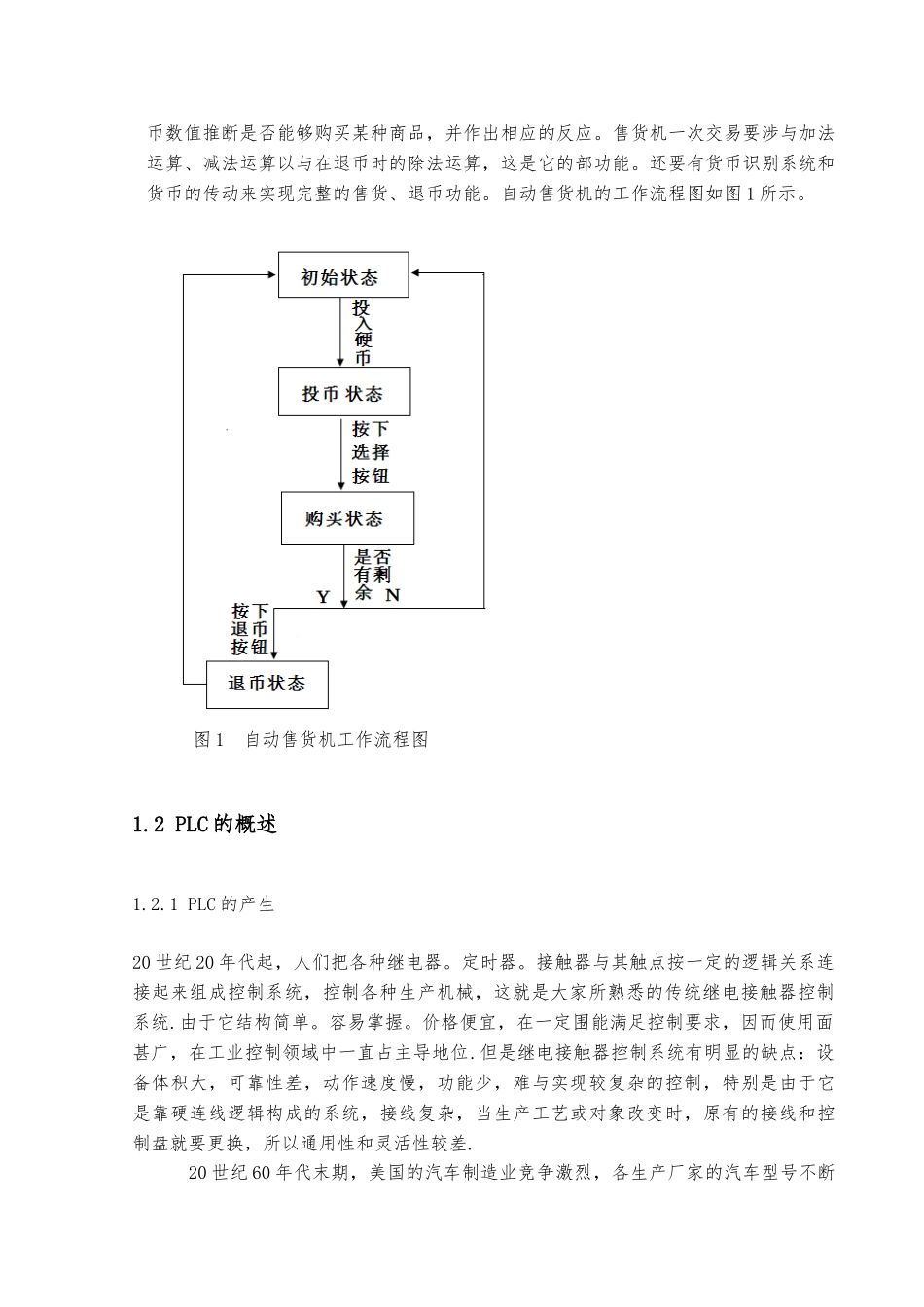

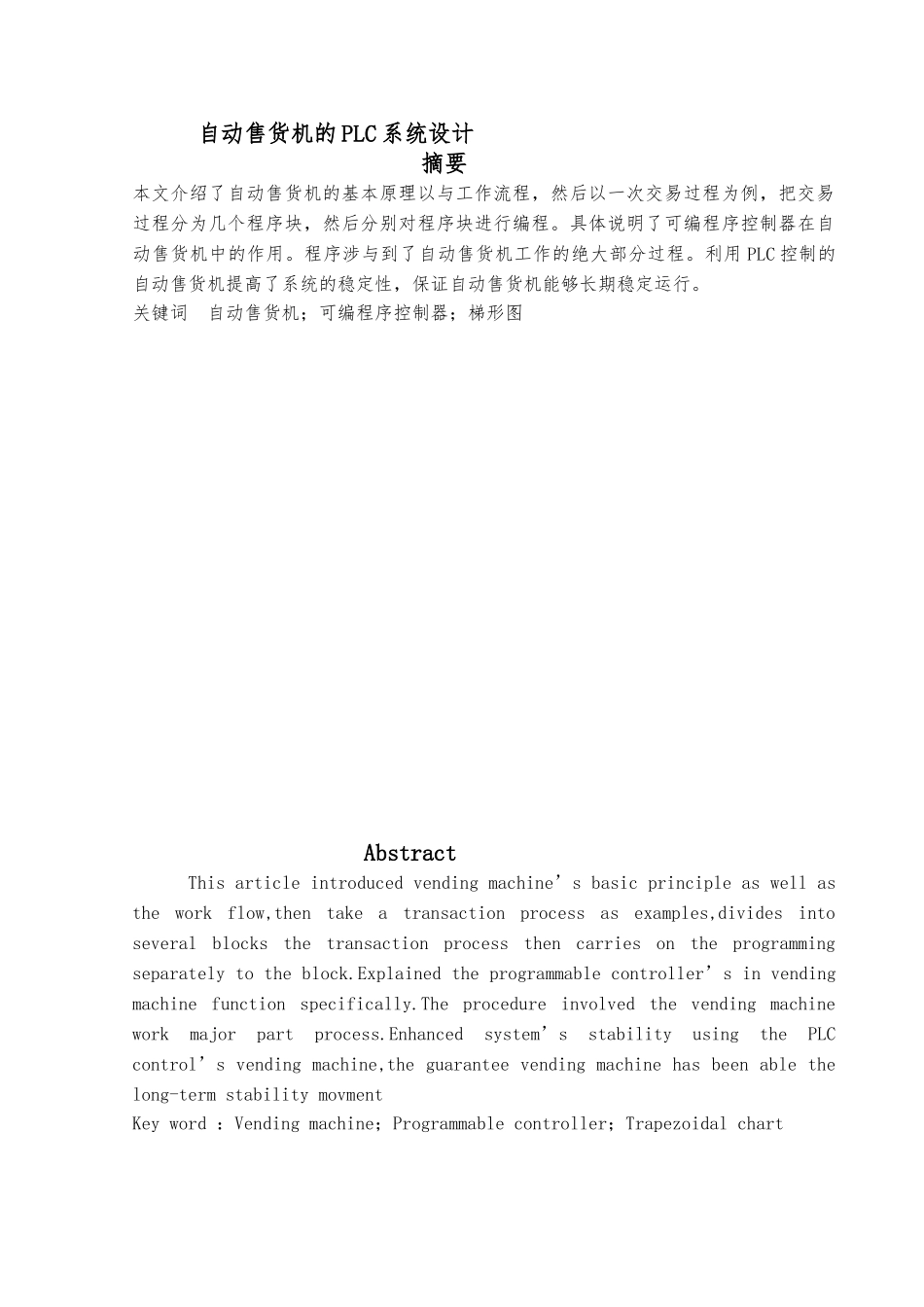

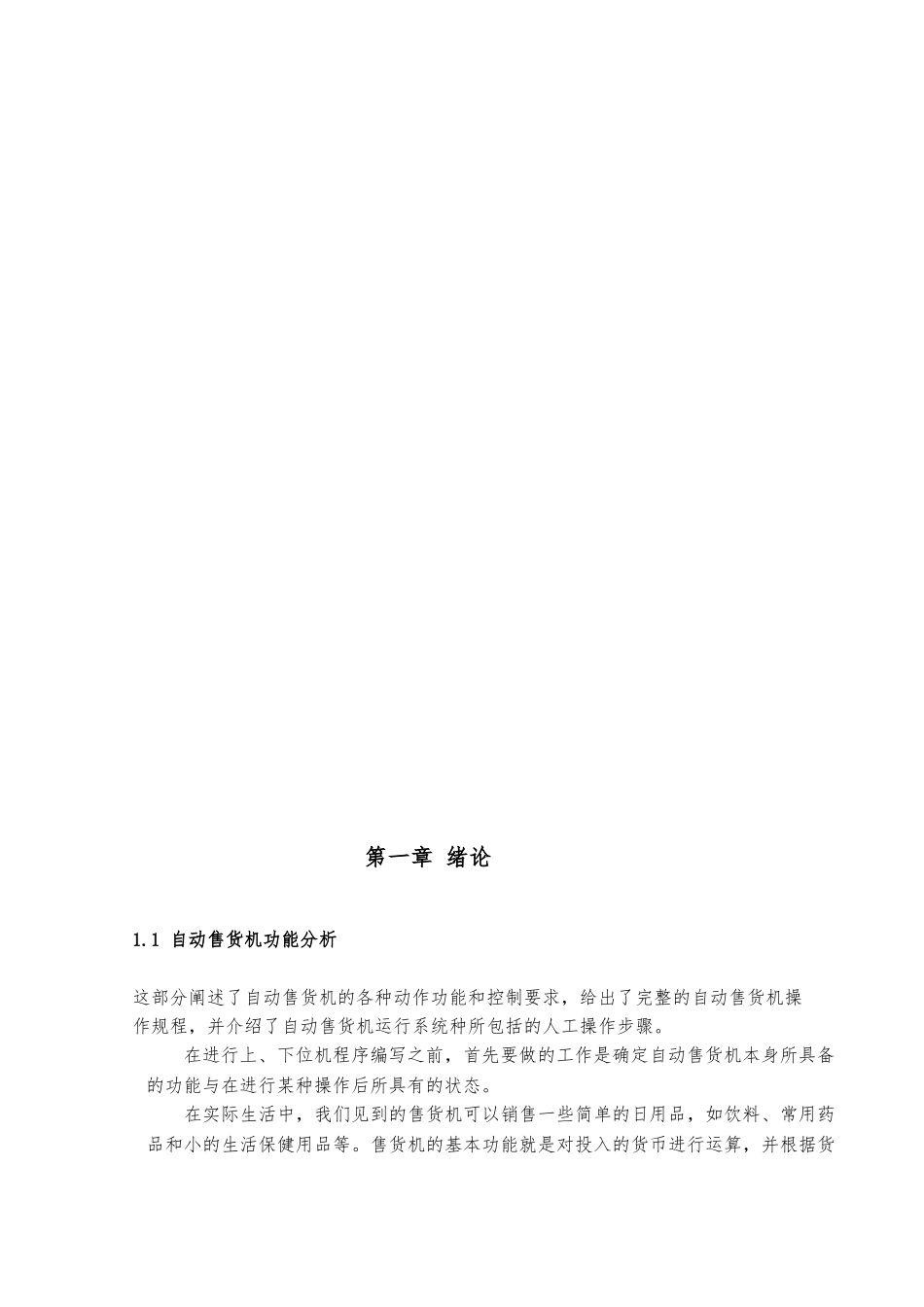

自动售货机的 PLC 系统设计摘要本文介绍了自动售货机的基本原理以与工作流程，然后以一次交易过程为例，把交易过程分为几个程序块，然后分别对程序块进行编程。具体说明了可编程序控制器在自动售货机中的作用。程序涉与到了自动售货机工作的绝大部分过程。利用 PLC 控制的自动售货机提高了系统的稳定性，保证自动售货机能够长期稳定运行。关键词 自动售货机；可编程序控制器；梯形图AbstractThis article introduced vending machine’s basic principle as well as the work flow,then take a transaction process as examples,divides into several blocks the transaction process then carries on the programming separately to the block.Explained the programmable controller’s in vending machine function specifically.The procedure involved the vending machine work major part process.Enhanced system’s stability using the PLC control’s vending machine,the guarantee vending machine has been able the long-term stability movmentKey word ：Vending machine；Programmable controller；Trapezoidal chart第一章 绪论1.1 自动售货机功能分析这部分阐述了自动售货机的各种动作功能和控制要求，给出了完整的自动售货机操作规程，并介绍了自动售货机运行系统种所包括的人工操作步骤。在进行上、下位机程序编写之前，首先要做的工作是确定自动售货机本身所具备的功能与在进行某种操作后所具有的状态。在实际生活中，我们见到的售货机可以销售一些简单的日用品，如饮料、常用药品和小的生活保健用品等。售货机的基本功能就是对投入的货币进行运算，并根据货币数值推断是否能够购买某种商品，并作出相应的反应。售货机一次交易要涉与加法运算、减法运算以与在退币时的除法运算，这是它的部功能。还要有货币识别系统和货币的传动来实现完整的售货、退币功能。自动售货机的工作流程图如图 1 所示。 图 1 自动售货机工作流程图1.2 PLC 的概述1.2.1 PLC 的产生20 世纪 20 年代起，人们把各种继电器。定时器。接触器与其触点按一定的逻辑关系连接起来组成控制系统，控制各种生产机械，这就是大家所熟悉的传统继电接触器控制系统.由于它结构简单。容易掌握。价格便宜，在一定围能满足控制要求，因而使用面甚广，在工业控制领域中一...
