PWM技术在单相全桥逆变电路中的应用_MATLAB仿真结果

PWM技术在单相全桥逆变电路中的应用_MATLAB仿真结果_第1页
1/16
PWM技术在单相全桥逆变电路中的应用_MATLAB仿真结果_第2页
2/16
PWM技术在单相全桥逆变电路中的应用_MATLAB仿真结果_第3页
3/16

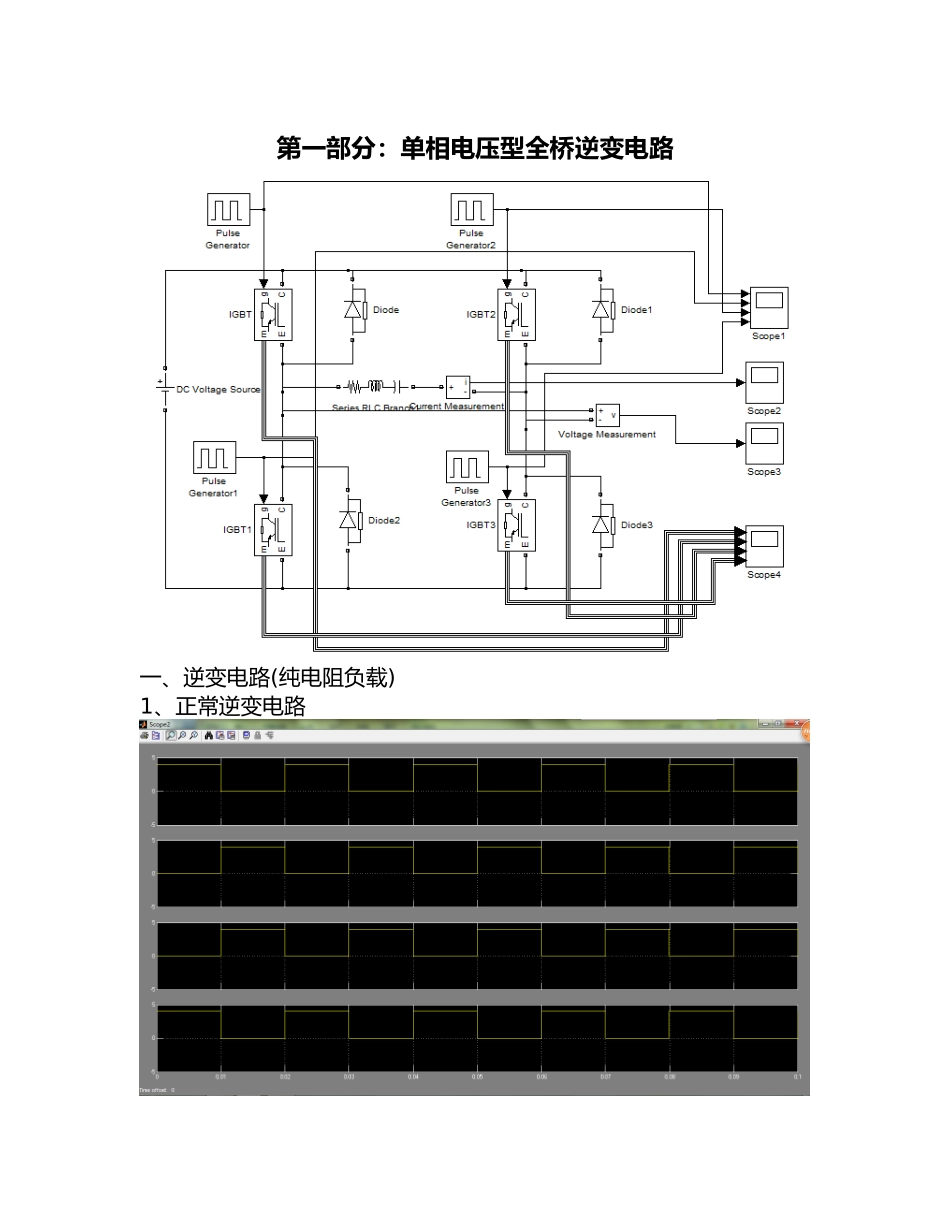

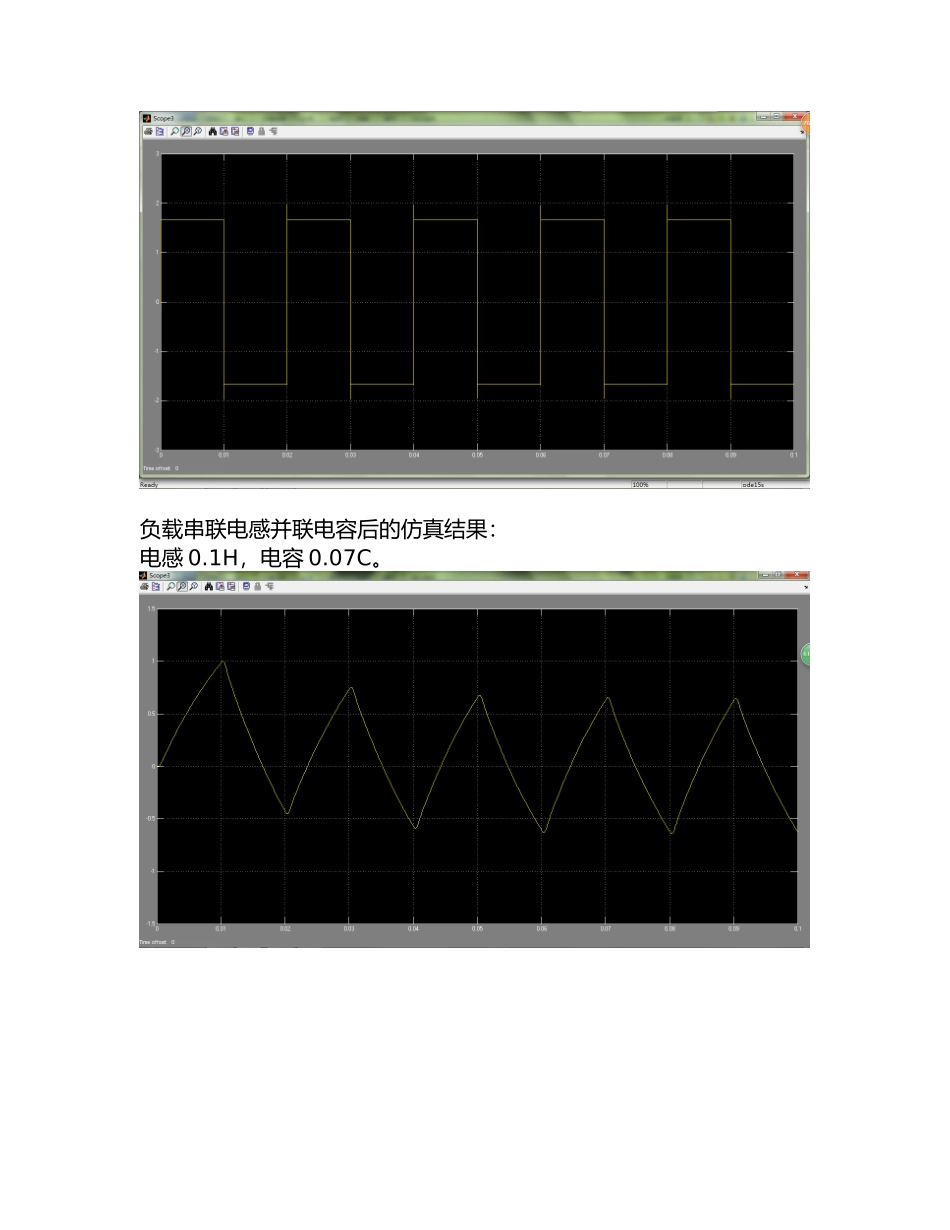

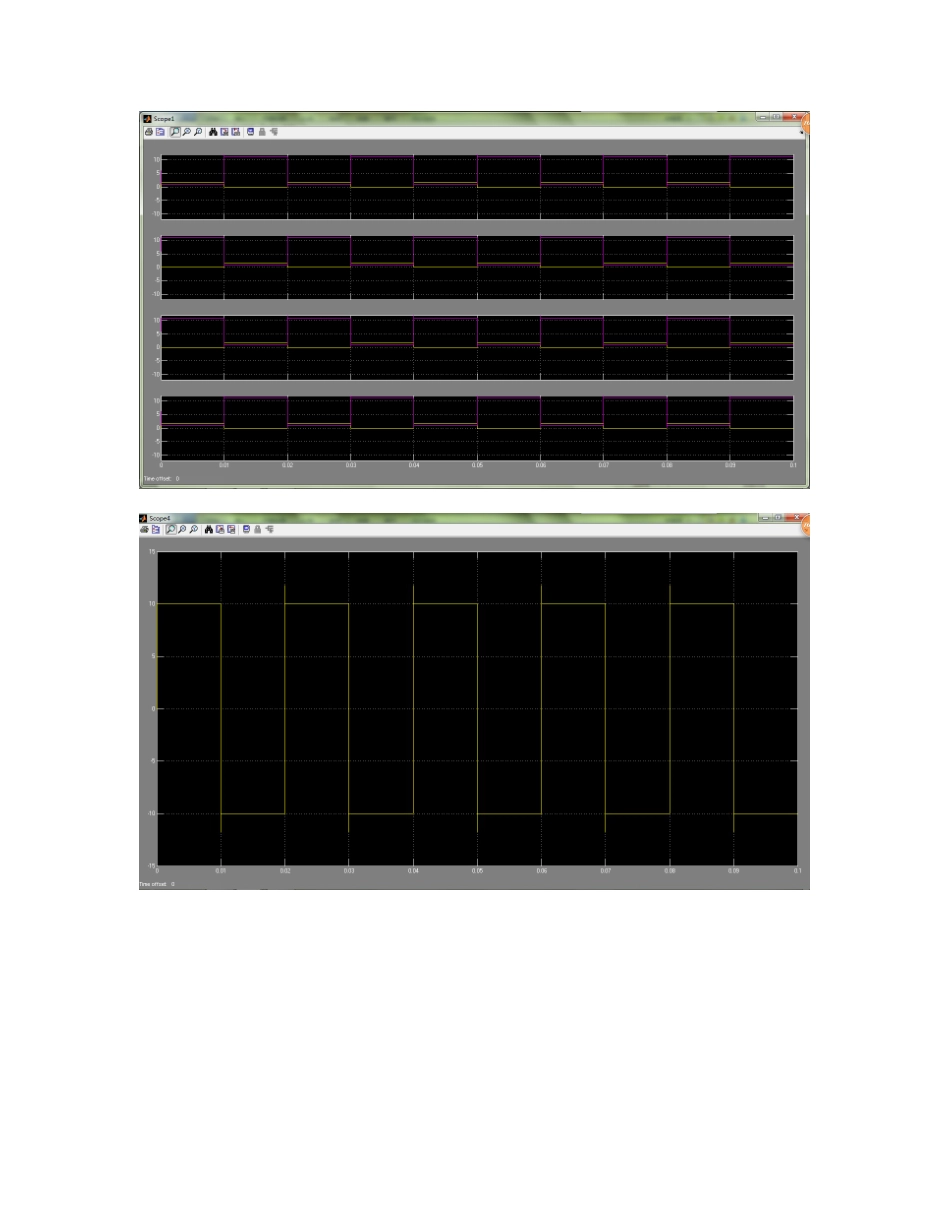

第一部分:单相电压型全桥逆变电路一、逆变电路(纯电阻负载)1、正常逆变电路负载串联电感并联电容后的仿真结果:电感 0.1H,电容 0.07C。2、移向逆变电路触发电平的波形图:从上到下依次为 VT1,VT2,VT3,VT4 的触发电压,幅值为 4v。器件 IGBT 输出波形图:从上到下依次为 VT1,VT2,VT3,VT4 的输出电压与电流波形:(紫色为电压 12v,黄色为电流 2A)负载输出波形图:从上到下依次为输出电压波形(最大值为 12V),输出电流(最大值为 2A)。10v1.7A负载串联电感并联电容之后的仿真结果:第二部分:PWM 波形发生器正弦波调制波的频率决定了逆变器输出沟通电压、电流的频率。为了产生频率为 50HZ 的电压电流,将正弦波、三角波的参数设置如下:一、单极性调制正弦波幅值围为[-3 3],三角波幅值围为[0 4],信号波的围为[0 3]下面各图依次为半个、一个、两个周期的 SPW 波形图二、双极性控制方式第三部分:PWM 技术在单相全桥逆变电路中的应用下图依次为 VT1、VT4 与 VT2、VT3 不同周期时的波形图。一、纯电阻下的波形图下图依次为整流输出的电流、电压波形图:电流的幅值围为[-1.7 1.7],电压幅值围为[-10 10]二、负载与电感串联然后再与电容并联,在电感、电容滤波作用下的波形图下图依次为整流输出的电流、电压波形图:电流的幅值围为[-0.8 0.8],电压幅值围为[-10 10]参考文献[1]中北大学电子设计课程设计说明书. 中北大学. wenku.baidu./[2]黄忠霖 黄京. 电力电子技术 MATLAB 实践. :国防工业. 2024.1.[3]单相 SPWM 逆变电源仿真设计. 黄朝飞. wenku.baidu./[4]大学毕业设计. wenku.baidu./
