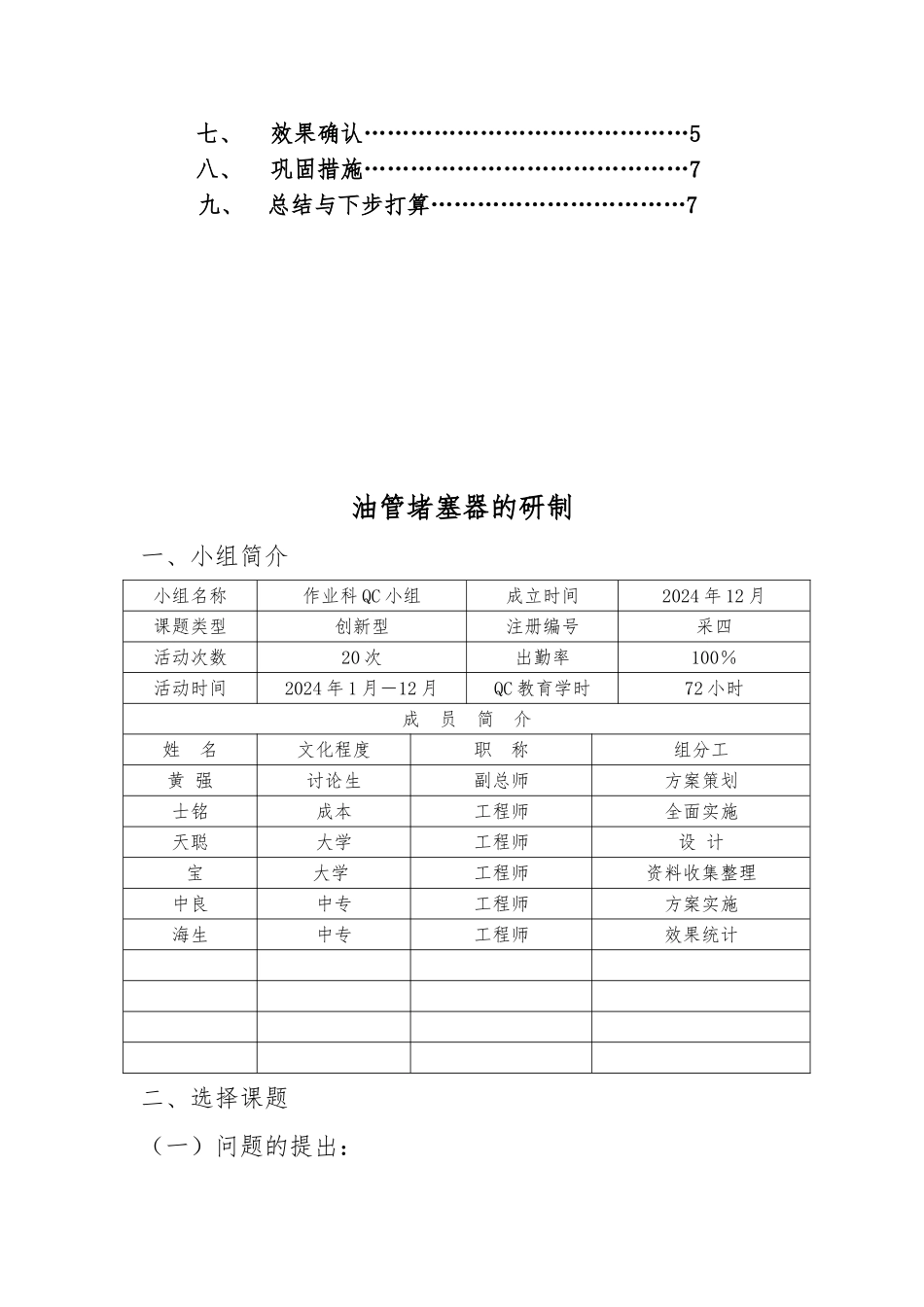

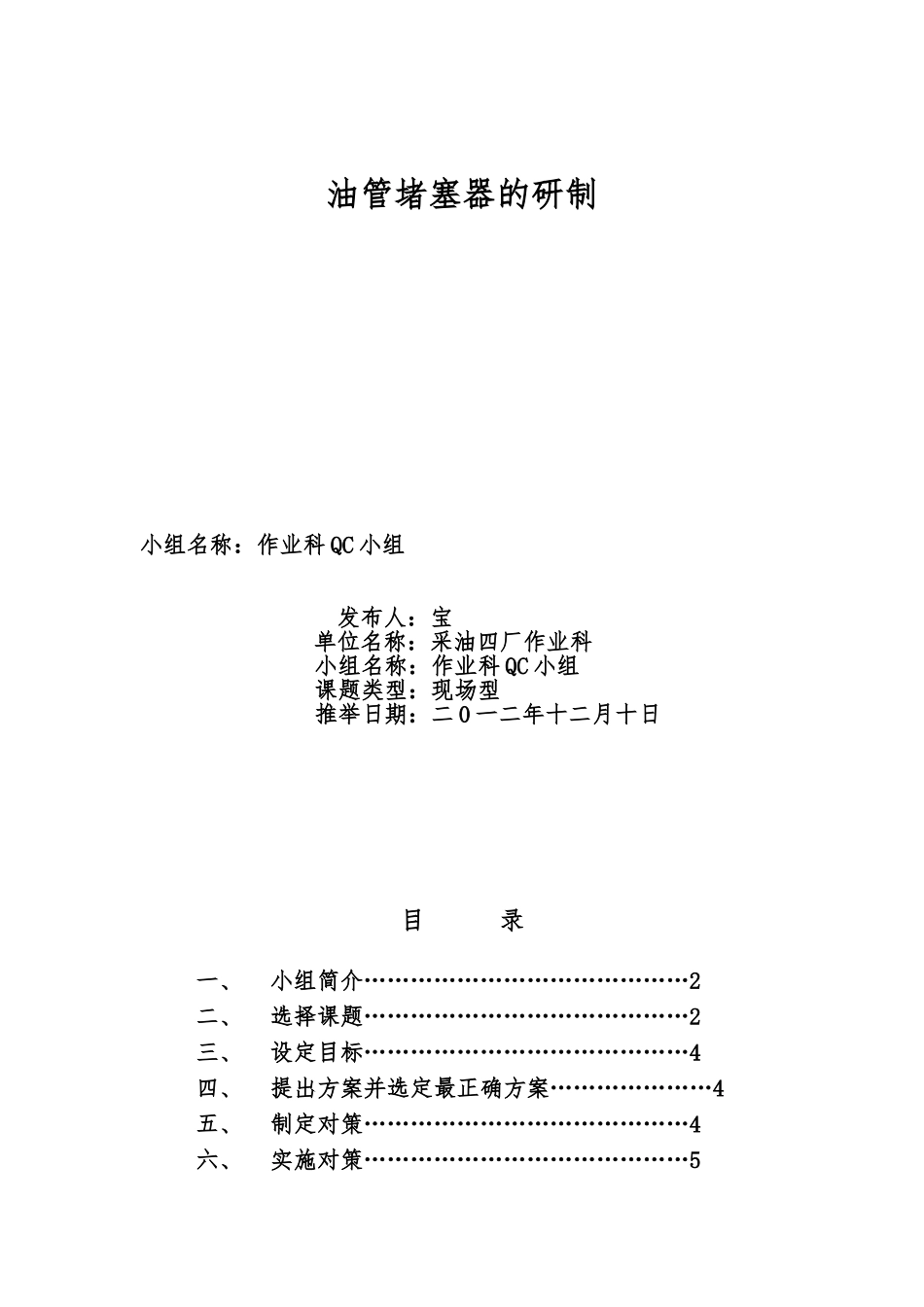

油管堵塞器的研制小组名称:作业科 QC 小组发布人:宝单位名称:采油四厂作业科小组名称:作业科 QC 小组课题类型:现场型推举日期:二 0 一二年十二月十日目 录一、小组简介……………………………………2二、选择课题……………………………………2三、设定目标……………………………………4四、提出方案并选定最正确方案…………………4五、制定对策……………………………………4六、实施对策……………………………………5七、效果确认……………………………………5八、巩固措施……………………………………7九、 总结与下步打算……………………………7油管堵塞器的研制一、小组简介小组名称作业科 QC 小组成立时间2024 年 12 月课题类型创新型注册编号采四活动次数20 次出勤率100%活动时间2024 年 1 月-12 月QC 教育学时72 小时成 员 简 介姓 名文化程度职 称组分工黄 强讨论生副总师方案策划士铭成本工程师全面实施天聪大学工程师设 计 宝大学工程师资料收集整理中良中专工程师方案实施海生中专工程师效果统计二、选择课题(一)问题的提出:2024 年,采油四厂落实集团公司、油田分公司安全工作会议精神,组建了不压井作业队伍,不压井设备只能解决套管封堵的问题,而解决不了油管堵塞的问题。(二)调查分析:1、油管壁是光滑,堵塞器没有方法固定在油管,只要有压力堵塞器就会被推动上移,不能实现堵塞的功能。2、油管通径一致,堵塞器投入油管之后,由于没有支撑点就落到了井底,不能实现堵塞的功能。3、堵塞器在油管没有锁定功能,受油套压差的影响已发生位移,存在安全隐患。结论:油管没有支撑点和锁紧装置,造成堵塞器不能实现堵塞的功能。(三)确定课题为实现堵塞器对油管的封堵功能,小组成员实行头脑风暴法对问题进行了激烈的讨论,经整理汇总成 3 种可供选择的课题,分别是:1、堵塞器上携带卡瓦起支撑作用。2、在油管下入变径工具支撑堵塞器。3、研制卡瓦支撑式油管堵塞器。课题分析、评估与选定表序号课题分析风险评估得分结论可实施性经济性安全性1堵塞器上携带卡瓦起支撑作用能够起到堵塞作用,但抗滑脱能力差,井压差大时堵塞器存在有上行的作能性,解决不了堵塞器下行的问题。○○○6不选2在油管下入变径工具支撑堵塞器能够起到堵塞和防止堵塞器下行的作用,但是压力大时卡瓦抗滑脱能力差,安全系数低。◎◎○8不选3研制卡瓦支撑式油管堵塞器。小组成员有机械设计能力,有一定的专...
