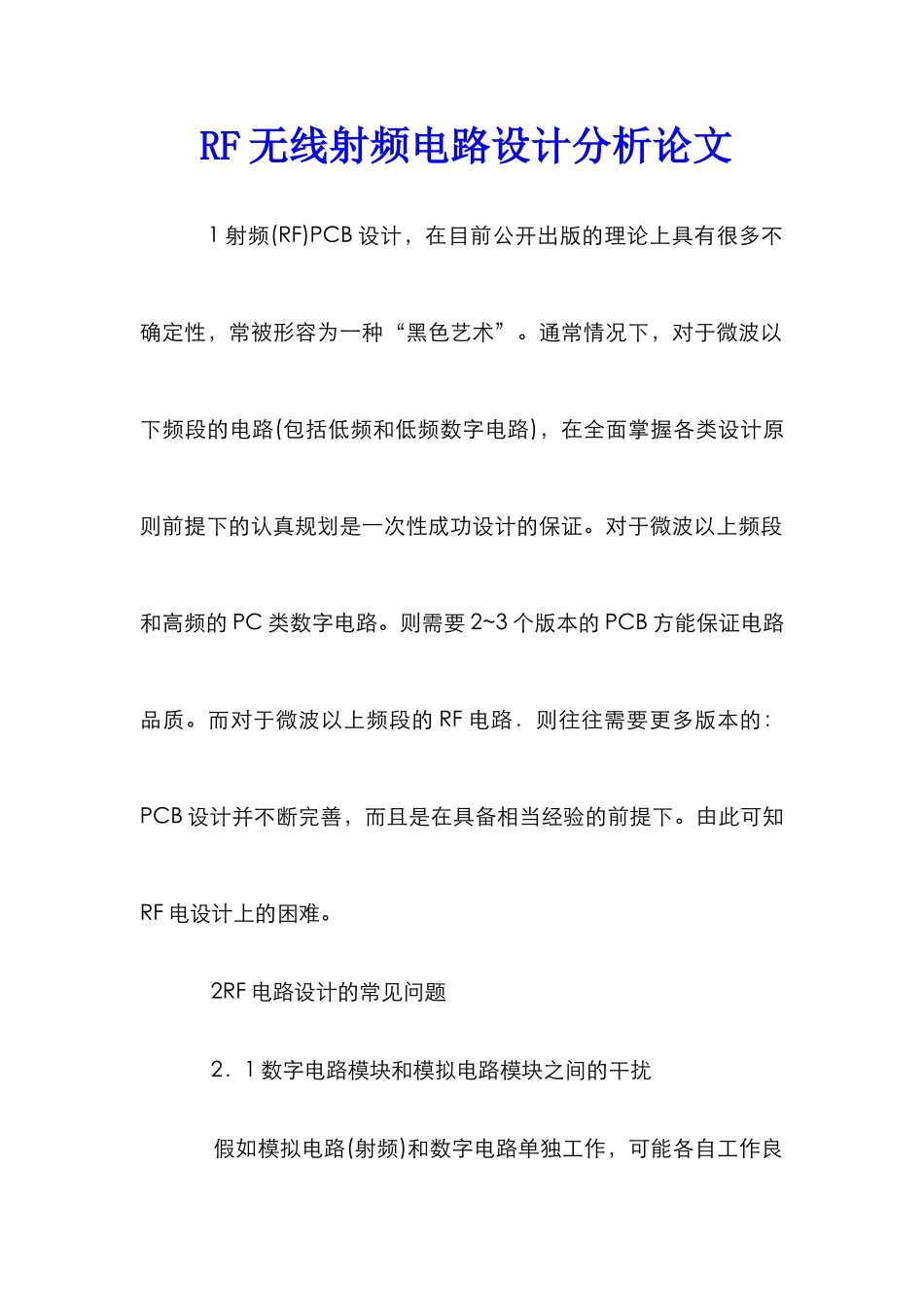

RF无线射频电路设计分析论文

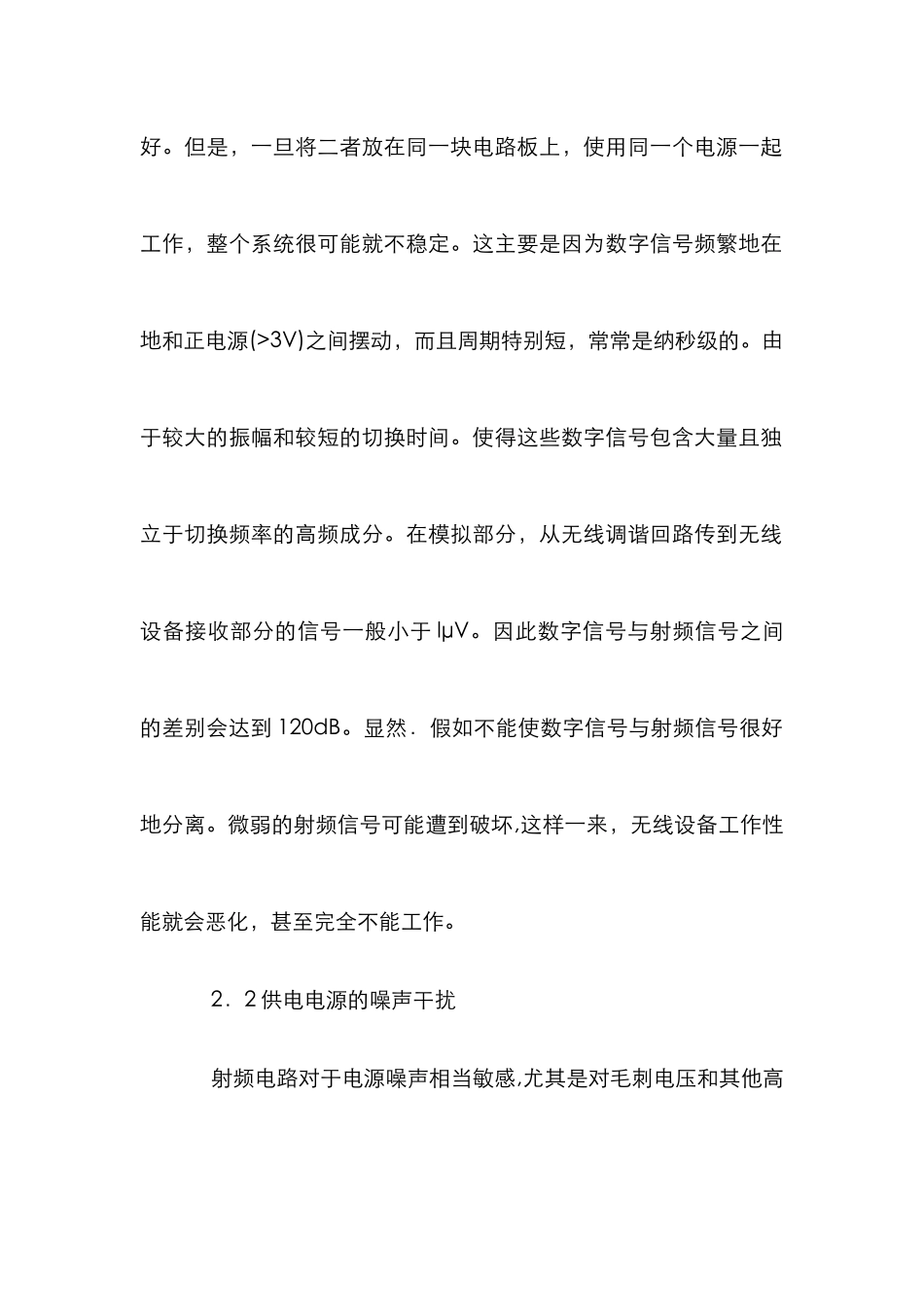

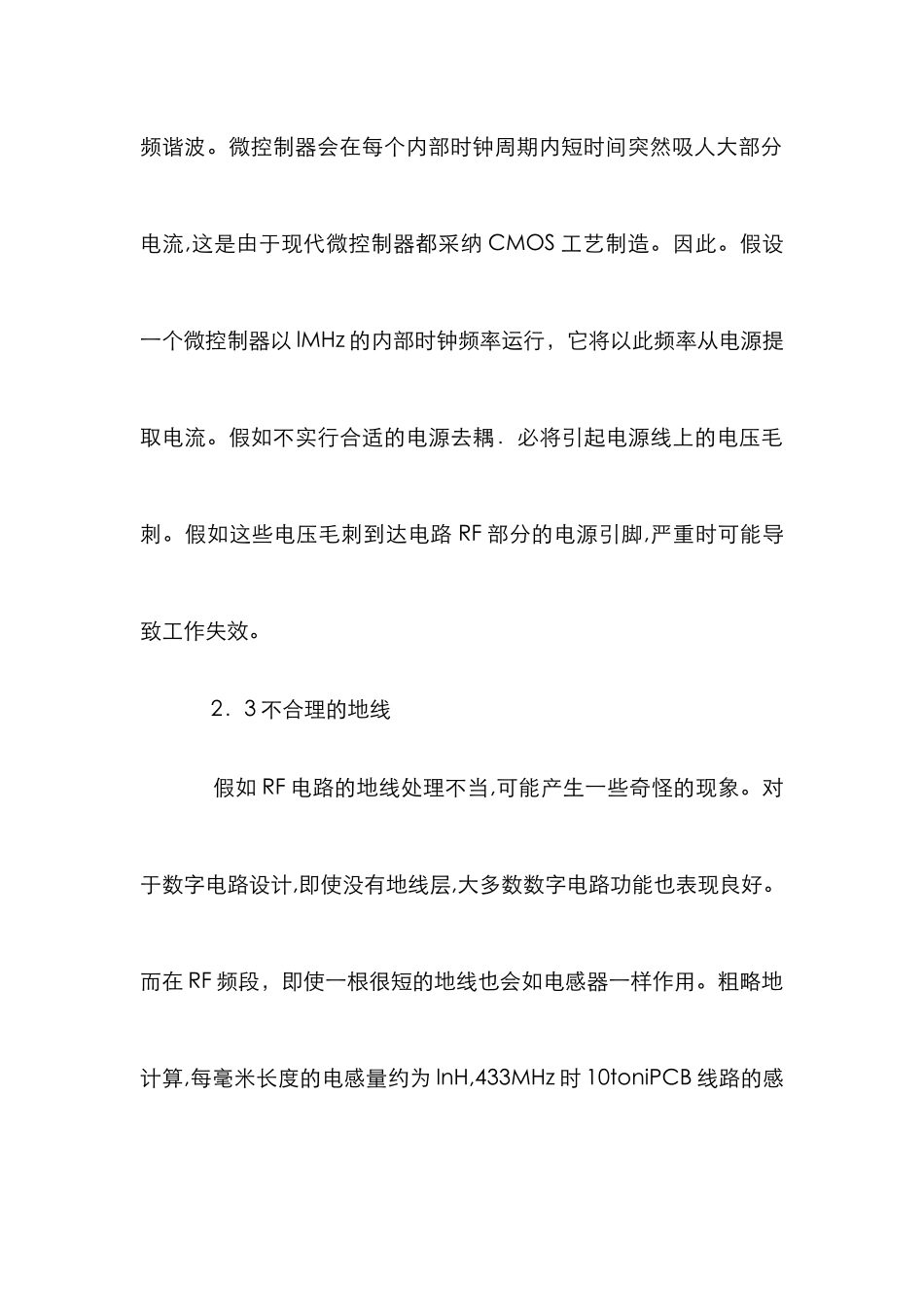

RF 无线射频电路设计分析论文 1 射频(RF)PCB 设计，在目前公开出版的理论上具有很多不确定性，常被形容为一种“黑色艺术”。通常情况下，对于微波以下频段的电路(包括低频和低频数字电路)，在全面掌握各类设计原则前提下的认真规划是一次性成功设计的保证。对于微波以上频段和高频的 PC 类数字电路。则需要 2~3 个版本的 PCB 方能保证电路品质。而对于微波以上频段的 RF 电路．则往往需要更多版本的：PCB 设计并不断完善，而且是在具备相当经验的前提下。由此可知RF 电设计上的困难。 2RF 电路设计的常见问题 2．1 数字电路模块和模拟电路模块之间的干扰 假如模拟电路(射频)和数字电路单独工作，可能各自工作良好。但是，一旦将二者放在同一块电路板上，使用同一个电源一起工作，整个系统很可能就不稳定。这主要是因为数字信号频繁地在地和正电源(>3V)之间摆动，而且周期特别短，常常是纳秒级的。由于较大的振幅和较短的切换时间。使得这些数字信号包含大量且独立于切换频率的高频成分。在模拟部分，从无线调谐回路传到无线设备接收部分的信号一般小于 lμV。因此数字信号与射频信号之间的差别会达到 120dB。显然．假如不能使数字信号与射频信号很好地分离。微弱的射频信号可能遭到破坏,这样一来，无线设备工作性能就会恶化，甚至完全不能工作。 2．2 供电电源的噪声干扰 射频电路对于电源噪声相当敏感,尤其是对毛刺电压和其他高频谐波。微控制器会在每个内部时钟周期内短时间突然吸人大部分电流,这是由于现代微控制器都采纳 CMOS 工艺制造。因此。假设一个微控制器以 lMHz 的内部时钟频率运行，它将以此频率从电源提取电流。假如不实行合适的电源去耦．必将引起电源线上的电压毛刺。假如这些电压毛刺到达电路 RF 部分的电源引脚,严重时可能导致工作失效。 2．3 不合理的地线 假如 RF 电路的地线处理不当,可能产生一些奇怪的现象。对于数字电路设计,即使没有地线层,大多数数字电路功能也表现良好。而在 RF 频段，即使一根很短的地线也会如电感器一样作用。粗略地计算,每毫米长度的电感量约为 lnH,433MHz 时 10toniPCB 线路的感抗约 27Ω。假如不采纳地线层，大多数地线将会较长，电路将无法具有设计的特性。 2．4 天线对其他模拟电路部分的辐射干扰 在 PCB 电路设计中，板上通常还有其他模拟电路。例如，许多电路上都有模，数转换(ADC)或数／模转换器(DAC)。射频发送器的天线发出的高频信号可能会...
