SMS通信直放站监控管理论文

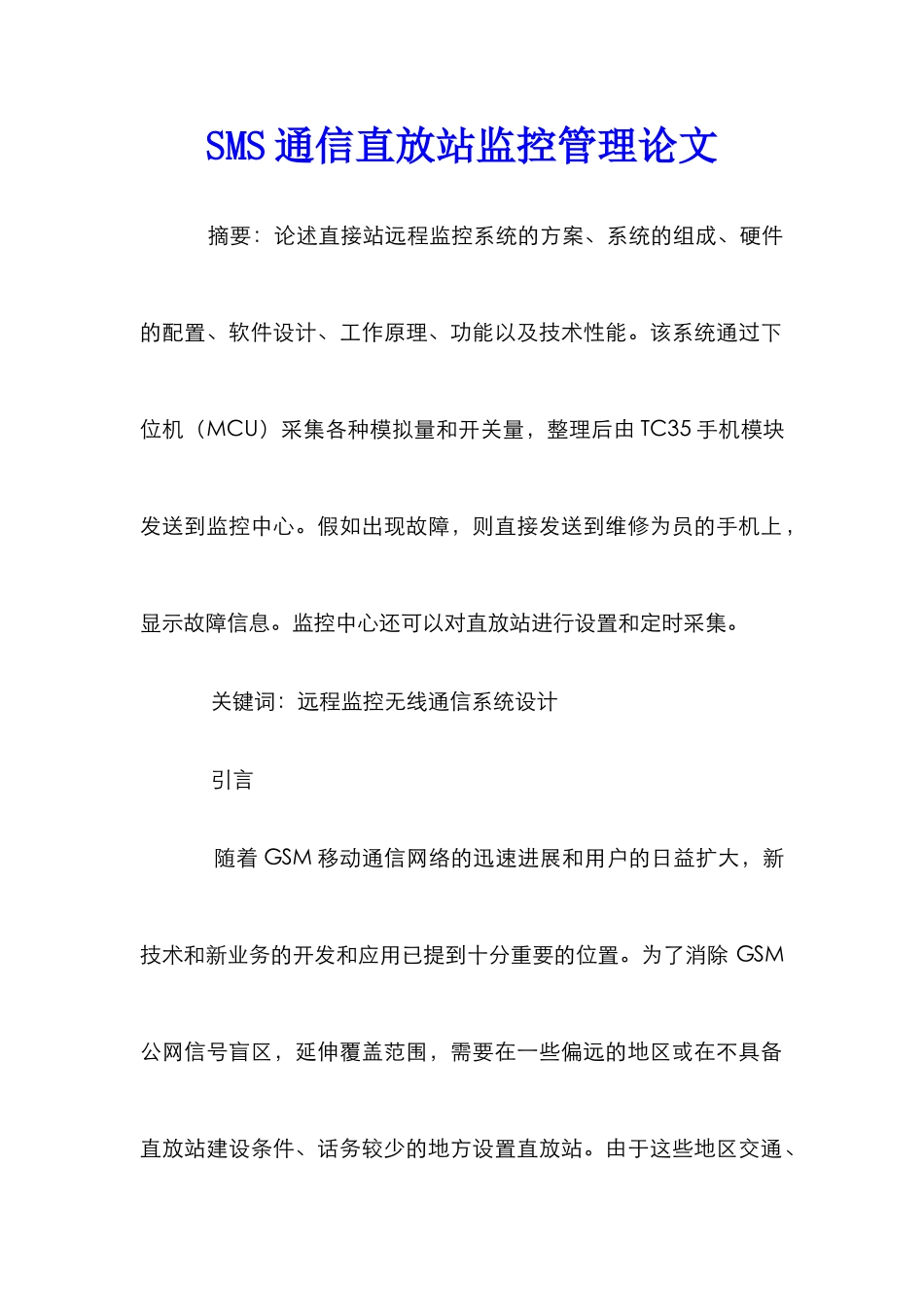

SMS通信直放站监控管理论文_第1页
1/16
SMS通信直放站监控管理论文_第2页
2/16

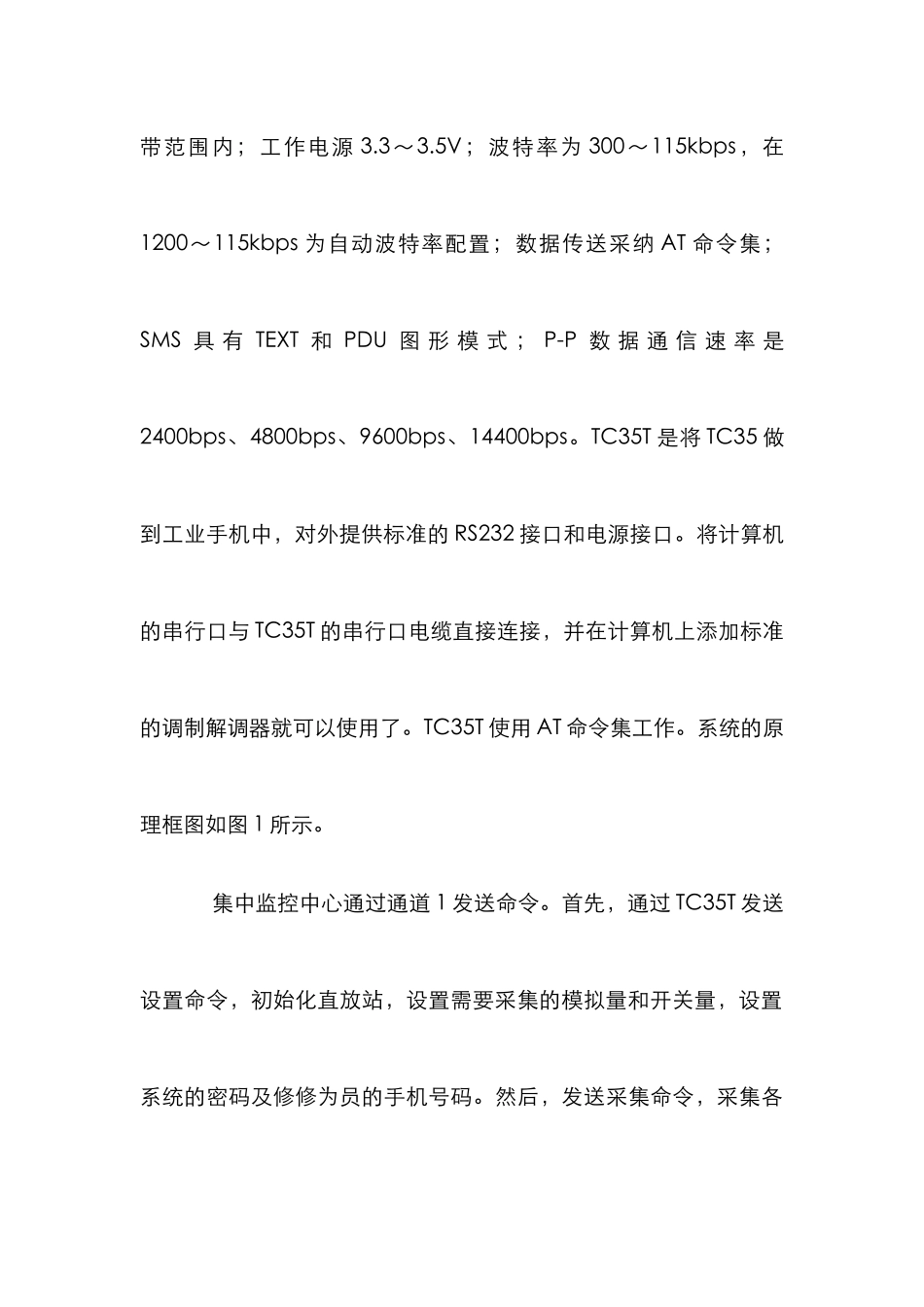

SMS通信直放站监控管理论文_第3页
3/16
SMS 通信直放站监控管理论文 摘要:论述直接站远程监控系统的方案、系统的组成、硬件的配置、软件设计、工作原理、功能以及技术性能。该系统通过下位机(MCU)采集各种模拟量和开关量,整理后由 TC35 手机模块发送到监控中心。假如出现故障,则直接发送到维修为员的手机上,显示故障信息。监控中心还可以对直放站进行设置和定时采集。 关键词:远程监控无线通信系统设计 引言 随着 GSM 移动通信网络的迅速进展和用户的日益扩大,新技术和新业务的开发和应用已提到十分重要的位置。为了消除 GSM公网信号盲区,延伸覆盖范围,需要在一些偏远的地区或在不具备直放站建设条件、话务较少的地方设置直放站。由于这些地区交通、通信等的局限,使得直放站的维护变得十分困难。直放站常常出现的问题是:沟通电源系统;温度的变化对直放站的影响;电子器件参数变化对放大器放大倍数的影响等。 以往直放流出现问题,维修为员不可能迅速赶到现场排除故障,多数是通过用户反馈后,才能解决。所以作者设计了直放站的监控系统,将告警信息通过手机短消息方式,发送到集中监控中心,从而实现直放站的远程遥控、遥测、遥调、遥讯。 1 系统工作原理及组成 该系统主要由 2 部分组成:直放站监控终端、集中监控中心。通信方式采纳手机短消息方式;通过信设备采纳西门子手机模志TC35,西门子的手机终端 TC35T。TC35 具有功能有语音、数据、短消息、FAX 四种传输方式;工作在 GSM900MHz 和 1800MHz 频带范围内;工作电源 3.3~3.5V;波特率为 300~115kbps,在1200~115kbps 为自动波特率配置;数据传送采纳 AT 命令集;SMS 具 有 TEXT 和 PDU 图 形 模 式 ; P-P 数 据 通 信 速 率 是2400bps、4800bps、9600bps、14400bps。TC35T 是将 TC35 做到工业手机中,对外提供标准的 RS232 接口和电源接口。将计算机的串行口与 TC35T 的串行口电缆直接连接,并在计算机上添加标准的调制解调器就可以使用了。TC35T 使用 AT 命令集工作。系统的原理框图如图 1 所示。 集中监控中心通过通道 1 发送命令。首先,通过 TC35T 发送设置命令,初始化直放站,设置需要采集的模拟量和开关量,设置系统的密码及修修为员的手机号码。然后,发送采集命令,采集各种数据量。采集完数据量后,经下位机的处理,通过通道 2 以短消息的方式发送到集中监控中心,中心将数据整理存入数据库中。假如直放站出现了故障,直接通过 TC3...
