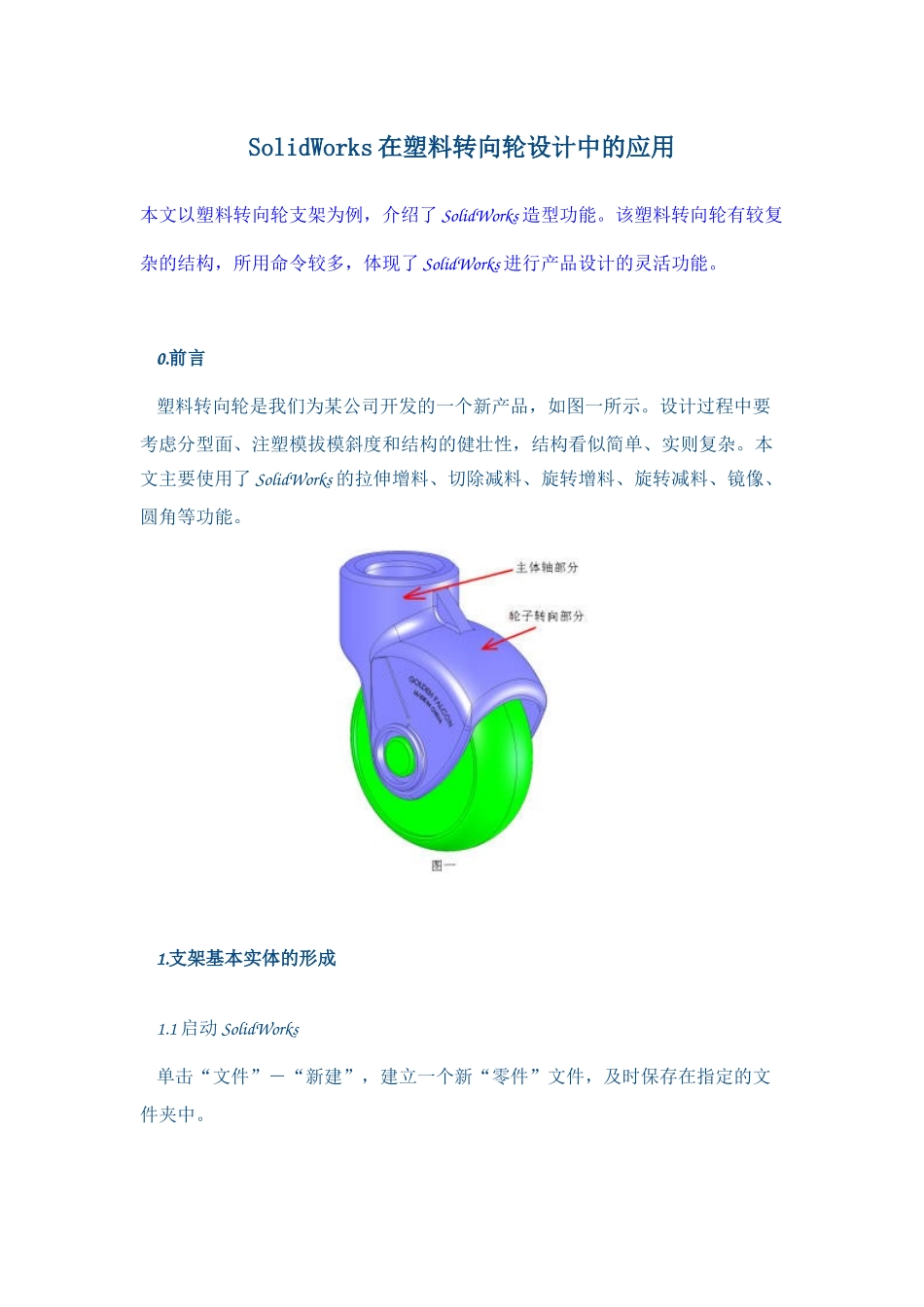

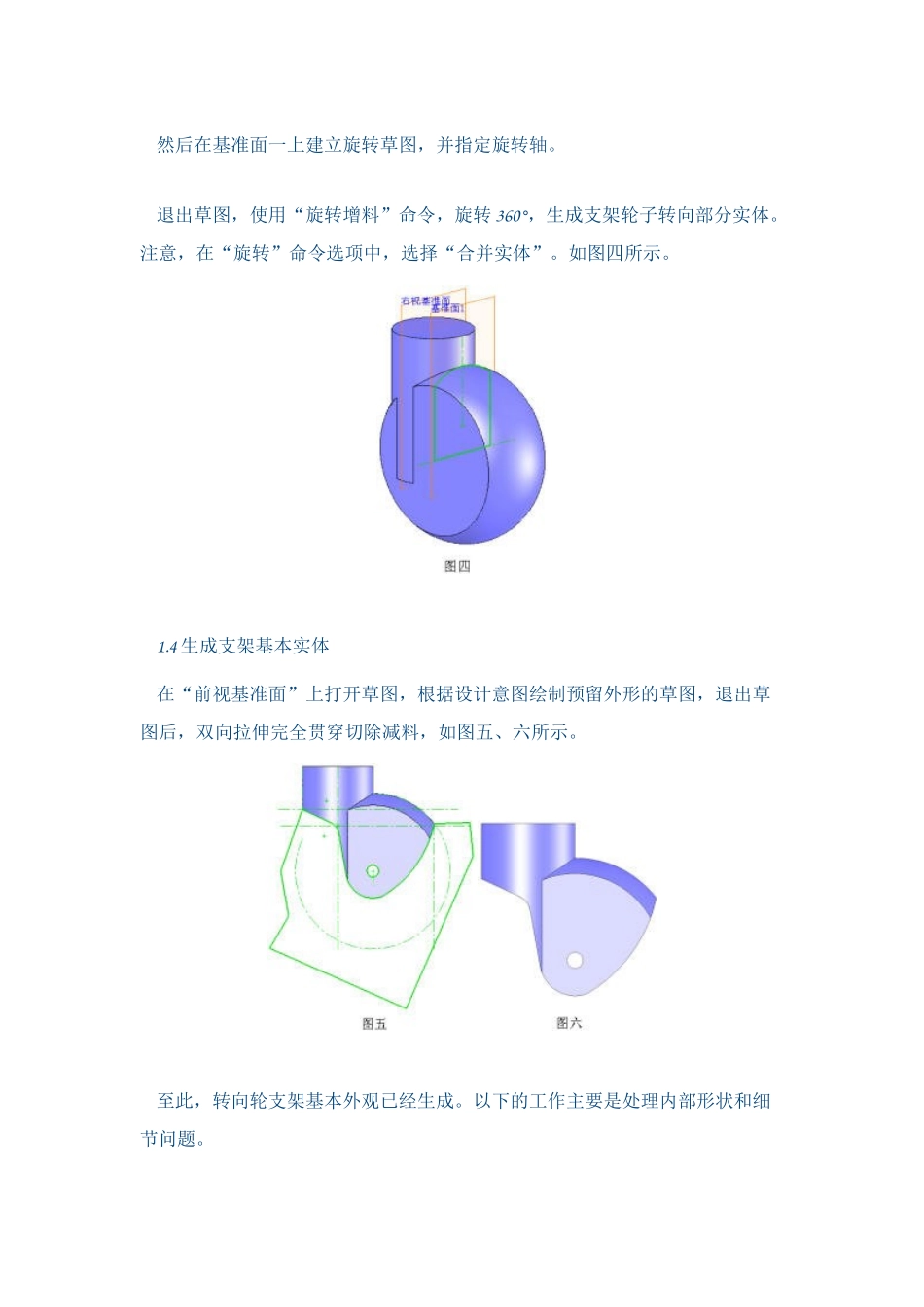

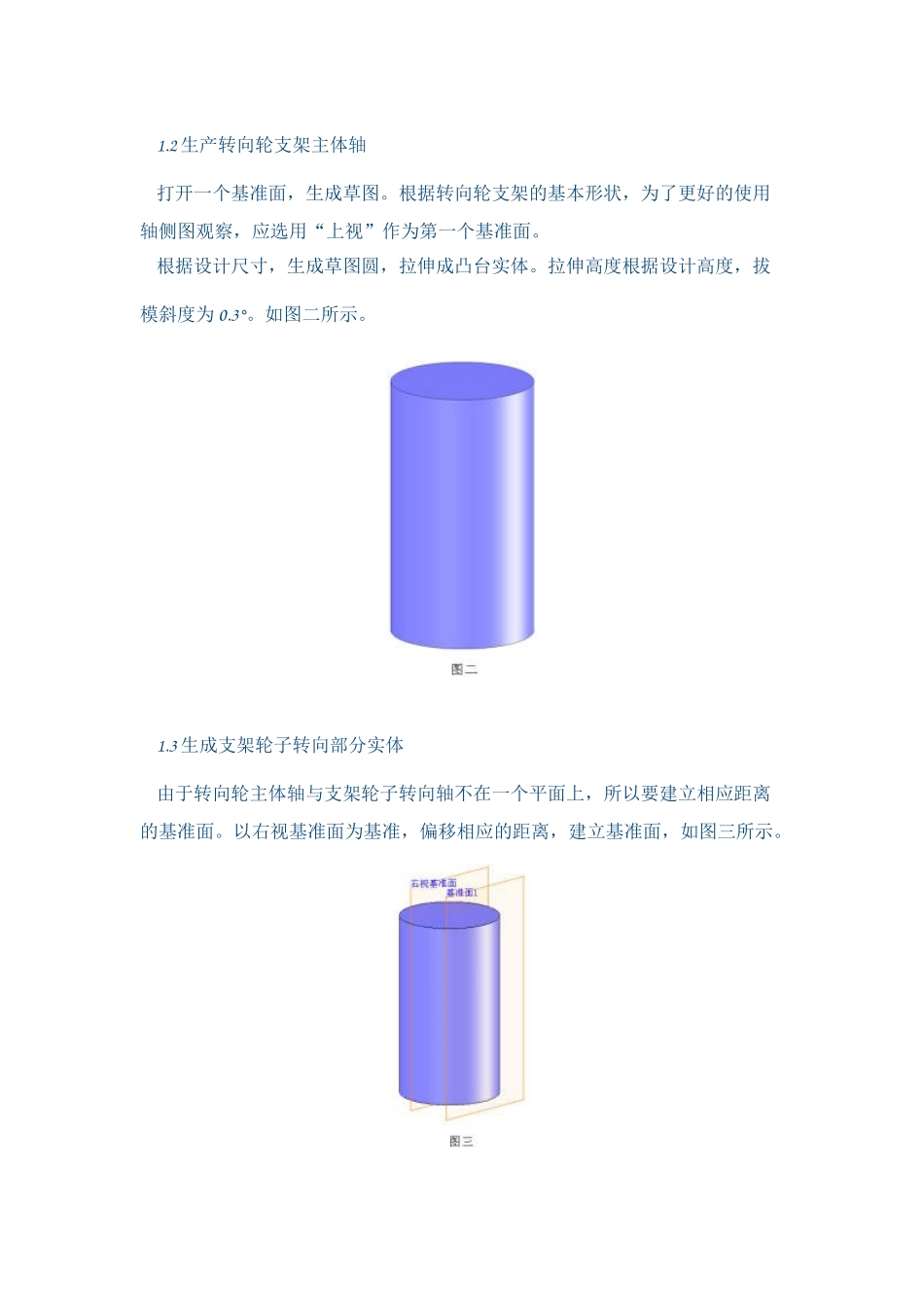

SolidWorks 在塑料转向轮设计中的应用本文以塑料转向轮支架为例,介绍了 SolidWorks 造型功能。该塑料转向轮有较复杂的结构,所用命令较多,体现了 SolidWorks 进行产品设计的灵活功能。 0.前言 塑料转向轮是我们为某公司开发的一个新产品,如图一所示。设计过程中要考虑分型面、注塑模拔模斜度和结构的健壮性,结构看似简单、实则复杂。本文主要使用了 SolidWorks 的拉伸增料、切除减料、旋转增料、旋转减料、镜像、圆角等功能。 1.支架基本实体的形成 1.1 启动 SolidWorks 单击“文件”-“新建”,建立一个新“零件”文件,及时保存在指定的文件夹中。 1.2 生产转向轮支架主体轴 打开一个基准面,生成草图。根据转向轮支架的基本形状,为了更好的使用轴侧图观察,应选用“上视”作为第一个基准面。 根据设计尺寸,生成草图圆,拉伸成凸台实体。拉伸高度根据设计高度,拔模斜度为 0.3°。如图二所示。 1.3 生成支架轮子转向部分实体 由于转向轮主体轴与支架轮子转向轴不在一个平面上,所以要建立相应距离的基准面。以右视基准面为基准,偏移相应的距离,建立基准面,如图三所示。 然后在基准面一上建立旋转草图,并指定旋转轴。 退出草图,使用“旋转增料”命令,旋转 360°,生成支架轮子转向部分实体。注意,在“旋转”命令选项中,选择“合并实体”。如图四所示。 1.4 生成支架基本实体 在“前视基准面”上打开草图,根据设计意图绘制预留外形的草图,退出草图后,双向拉伸完全贯穿切除减料,如图五、六所示。 至此,转向轮支架基本外观已经生成。以下的工作主要是处理内部形状和细节问题。 2.内部形状的处理 由于内部结构不是均匀分布,有些地方还要通过旋转减料,所以不能采纳“抽壳”的办法得到内部结构。此时,根据各个部位的特征,采纳“拉伸减料”、“旋转切除减料”命令操作。 2.1 轮子转向内部结构生成 继续使用基准面一。在基准面一上打开草图,根据设计壁厚绘制草图轮廓,旋转 360°切除减料,得到如图七所示的内部结构。 2.2 主体轴部分结构生成 建立基准面二,距离主体轴指定距离,绘制草图圆,切除减料,拉伸至完全贯穿,得到如图八所示的主体轴部分结构,并将顶部外缘倒角。 2.3 内部结构的完全生成 在“前视基准面”上打开草图,绘制转向轮轴承腔体截面形状,并以主体轴的中心轴为旋转轴,使用“旋转切除减料”命令,旋转 360°,得到如图九所示的结构。 至此,转向轮支架内部结构...
