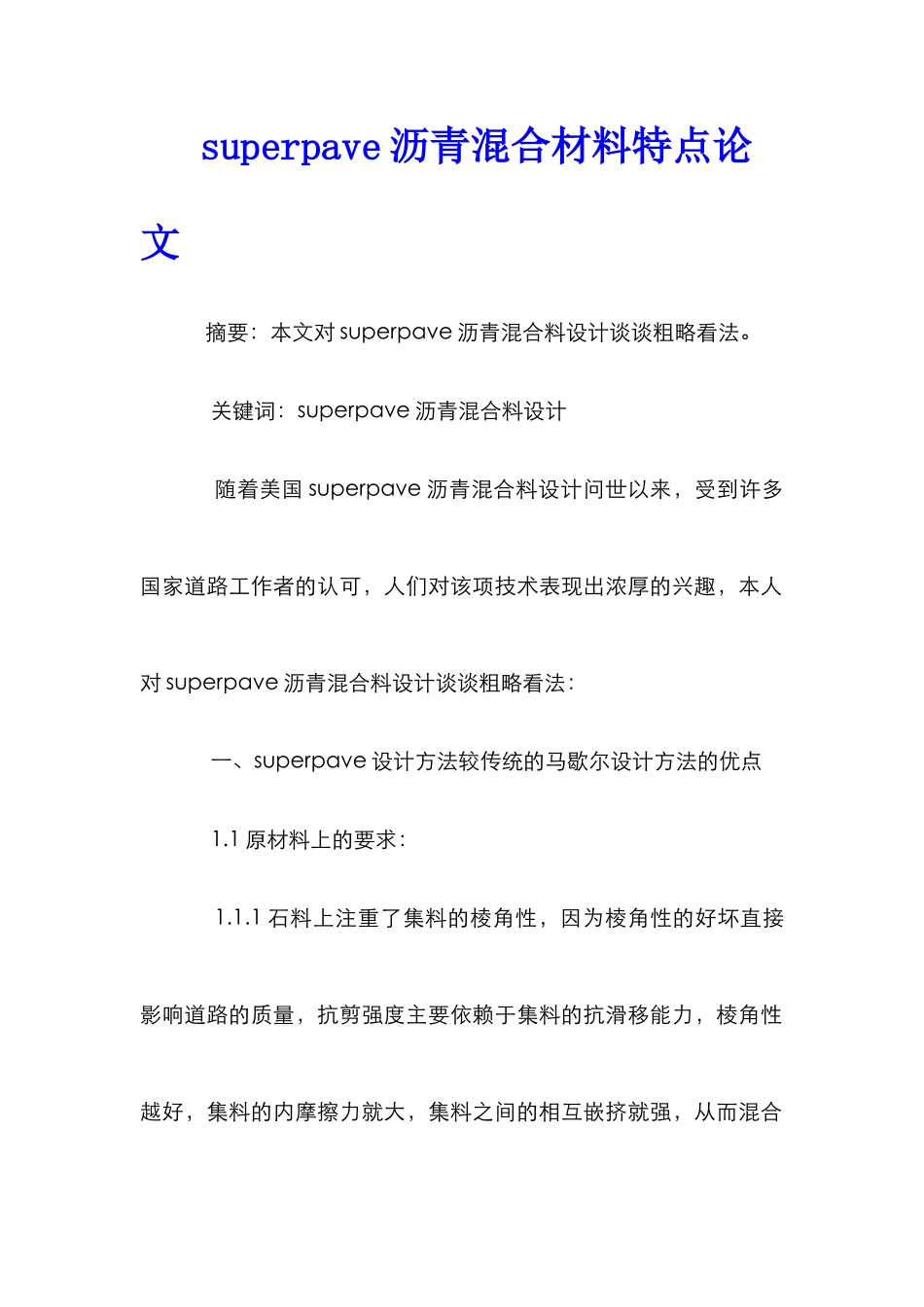

superpave沥青混合材料特点论文

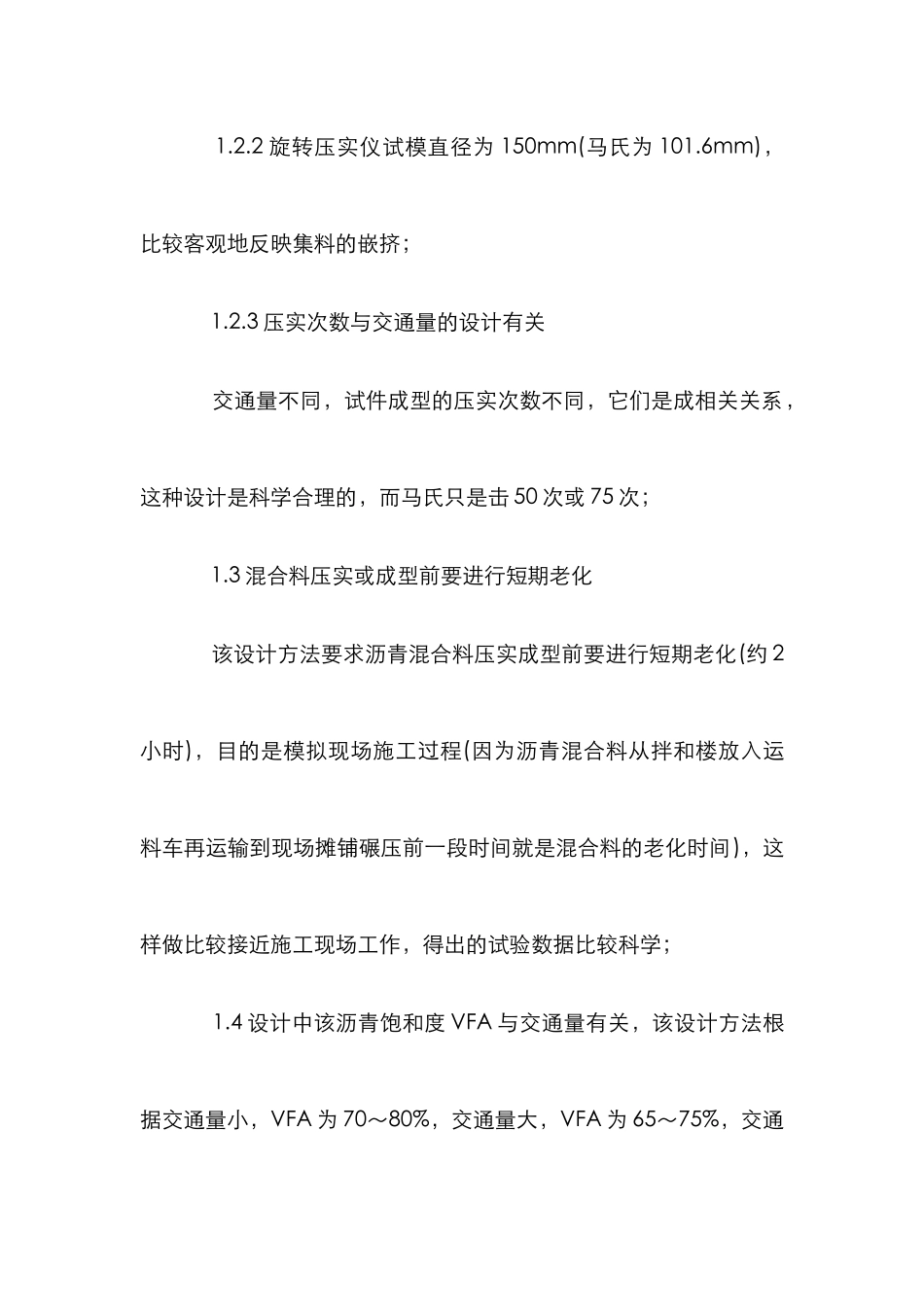

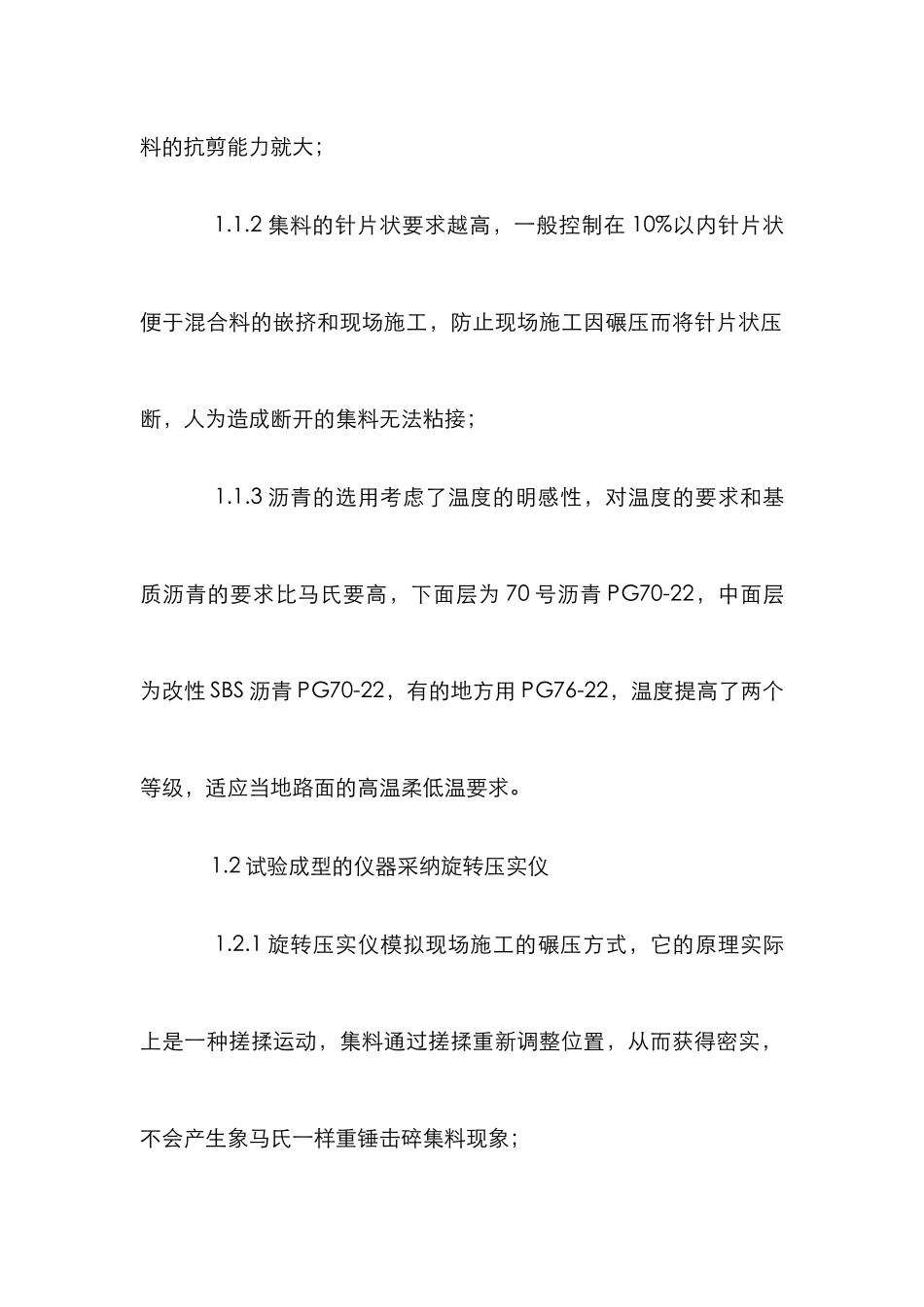

superpave 沥青混合材料特点论文 摘要：本文对 superpave 沥青混合料设计谈谈粗略看法。 关键词：superpave 沥青混合料设计 随着美国 superpave 沥青混合料设计问世以来，受到许多国家道路工作者的认可，人们对该项技术表现出浓厚的兴趣，本人对 superpave 沥青混合料设计谈谈粗略看法： 一、superpave 设计方法较传统的马歇尔设计方法的优点 1.1 原材料上的要求： 1.1.1 石料上注重了集料的棱角性，因为棱角性的好坏直接影响道路的质量，抗剪强度主要依赖于集料的抗滑移能力，棱角性越好，集料的内摩擦力就大，集料之间的相互嵌挤就强，从而混合料的抗剪能力就大； 1.1.2 集料的针片状要求越高，一般控制在 10%以内针片状便于混合料的嵌挤和现场施工，防止现场施工因碾压而将针片状压断，人为造成断开的集料无法粘接； 1.1.3 沥青的选用考虑了温度的明感性，对温度的要求和基质沥青的要求比马氏要高，下面层为 70 号沥青 PG70-22，中面层为改性 SBS 沥青 PG70-22，有的地方用 PG76-22，温度提高了两个等级，适应当地路面的高温柔低温要求。 1.2 试验成型的仪器采纳旋转压实仪 1.2.1 旋转压实仪模拟现场施工的碾压方式，它的原理实际上是一种搓揉运动，集料通过搓揉重新调整位置，从而获得密实，不会产生象马氏一样重锤击碎集料现象； 1.2.2 旋转压实仪试模直径为 150mm(马氏为 101.6mm)，比较客观地反映集料的嵌挤； 1.2.3 压实次数与交通量的设计有关 交通量不同，试件成型的压实次数不同，它们是成相关关系，这种设计是科学合理的，而马氏只是击 50 次或 75 次； 1.3 混合料压实或成型前要进行短期老化 该设计方法要求沥青混合料压实成型前要进行短期老化(约 2小时)，目的是模拟现场施工过程(因为沥青混合料从拌和楼放入运料车再运输到现场摊铺碾压前一段时间就是混合料的老化时间)，这样做比较接近施工现场工作，得出的试验数据比较科学； 1.4 设计中该沥青饱和度 VFA 与交通量有关，该设计方法根据交通量小，VFA 为 70～80%，交通量大，VFA 为 65～75%，交通量的大小对路面压实程度不同，交通量大，初始沥青饱和度小一些，以便预留较多的空隙，防止在车辆较多的反复碾压下空隙率减小而使混合料失去稳定。 二、superpave 设计方法存在的问题 2.1 设计沥青量偏低 从国外的讨论资料和近年我国国内的施工实践经验来看superpave 设计的沥青用量偏低约 0.2%～0.4%点，路面有渗水引...
