TCPIP协议课程设计网络拓扑构建与协议分析毕业论文

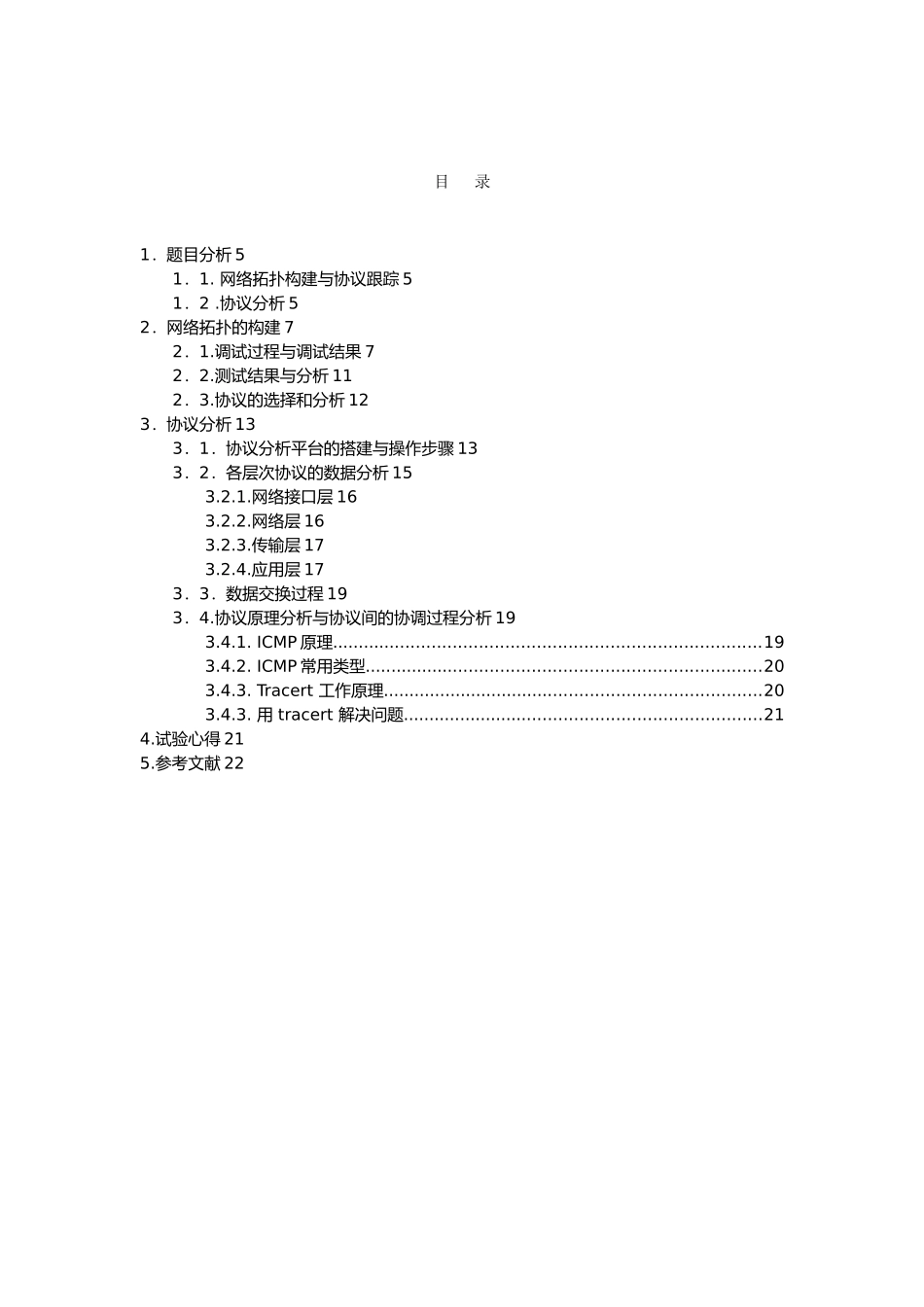

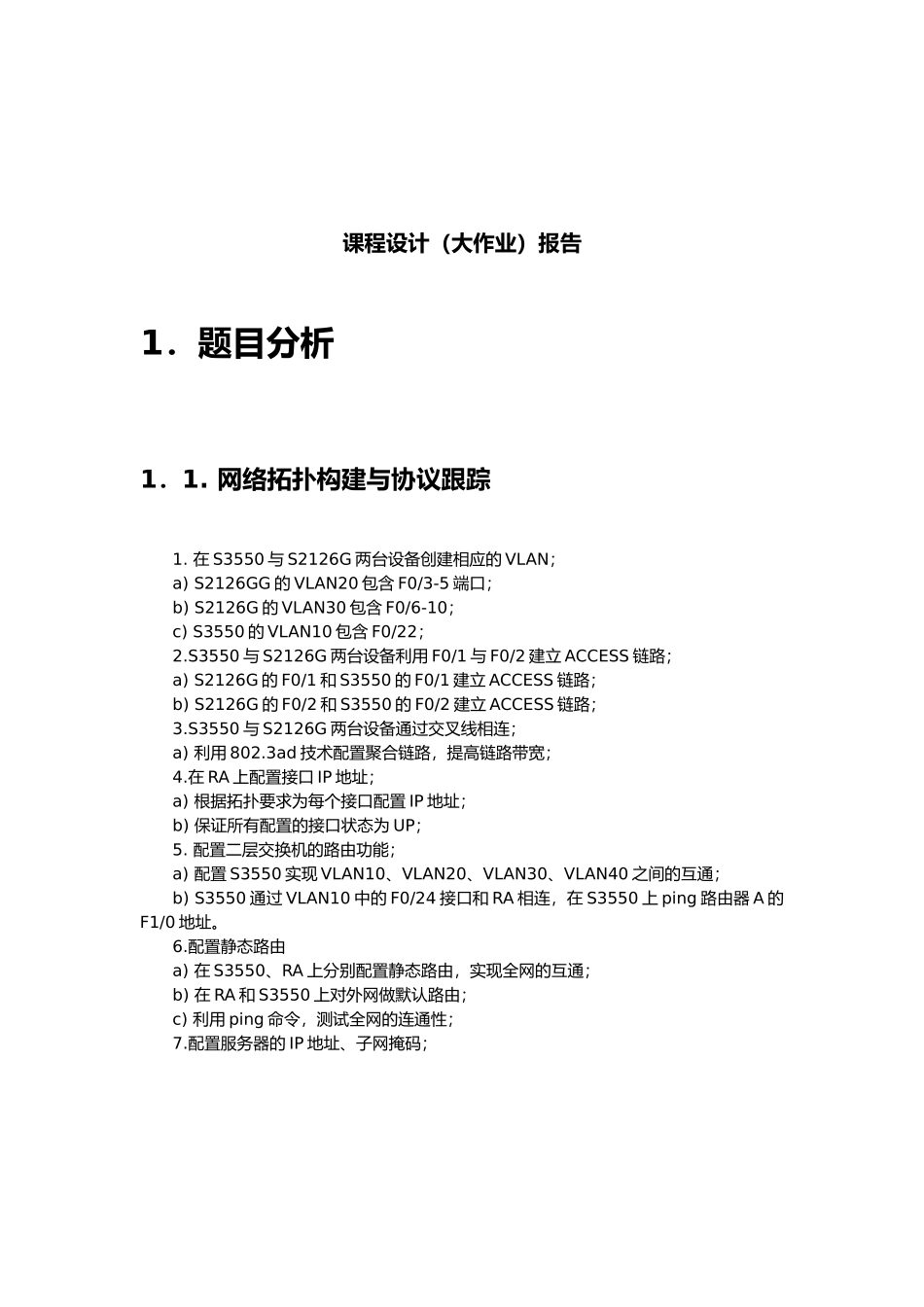

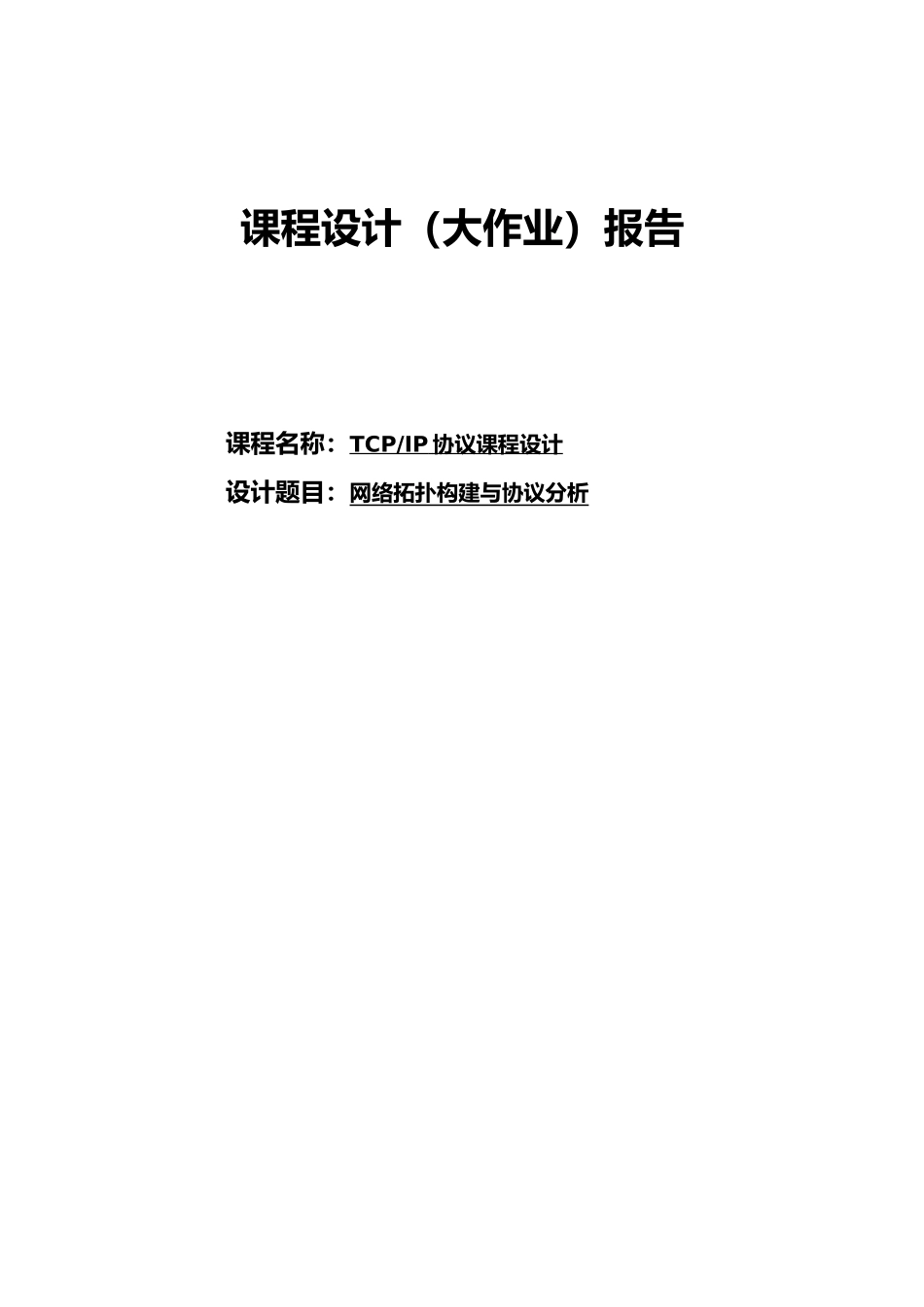

课程设计（大作业）报告课程名称：TCP/IP 协议课程设计 设计题目：网络拓扑构建与协议分析目 录1．题目分析 51．1. 网络拓扑构建与协议跟踪 51．2 .协议分析 52．网络拓扑的构建 72．1.调试过程与调试结果 72．2.测试结果与分析 112．3.协议的选择和分析 123．协议分析 133．1．协议分析平台的搭建与操作步骤 133．2．各层次协议的数据分析 153.2.1.网络接口层 163.2.2.网络层 163.2.3.传输层 173.2.4.应用层 173．3．数据交换过程 193．4.协议原理分析与协议间的协调过程分析 193.4.1. ICMP 原理..................................................................................193.4.2. ICMP 常用类型............................................................................203.4.3. Tracert 工作原理.........................................................................203.4.3. 用 tracert 解决问题.....................................................................214.试验心得 215.参考文献 22课程设计（大作业）报告1．题目分析1．1. 网络拓扑构建与协议跟踪1. 在 S3550 与 S2126G 两台设备创建相应的 VLAN；a) S2126GG 的 VLAN20 包含 F0/3-5 端口； b) S2126G 的 VLAN30 包含 F0/6-10； c) S3550 的 VLAN10 包含 F0/22；2.S3550 与 S2126G 两台设备利用 F0/1 与 F0/2 建立 ACCESS 链路；a) S2126G 的 F0/1 和 S3550 的 F0/1 建立 ACCESS 链路； b) S2126G 的 F0/2 和 S3550 的 F0/2 建立 ACCESS 链路；3.S3550 与 S2126G 两台设备通过交叉线相连；a) 利用 802.3ad 技术配置聚合链路，提高链路带宽；4.在 RA 上配置接口 IP 地址；a) 根据拓扑要求为每个接口配置 IP 地址；b) 保证所有配置的接口状态为 UP；5. 配置二层交换机的路由功能；a) 配置 S3550 实现 VLAN10、VLAN20、VLAN30、VLAN40 之间的互通；b) S3550 通过 VLAN10 中的 F0/24 接口和 RA 相连，在 S3550 上 ping 路由器 A 的F1/0 地址。6.配置静态路由a) 在 S3550、RA 上分别配置静态路由，实现全网的互通； b) 在 RA 和 S3550 上对外网做默认路由； c) 利用 ping 命令，测试全网的连通性；7.配置服务器的 IP 地址、子网掩码；1．2 .协议分析在本次试验中用到的协议有：ICMP、 、TCP/IP、ARP、RIP...
