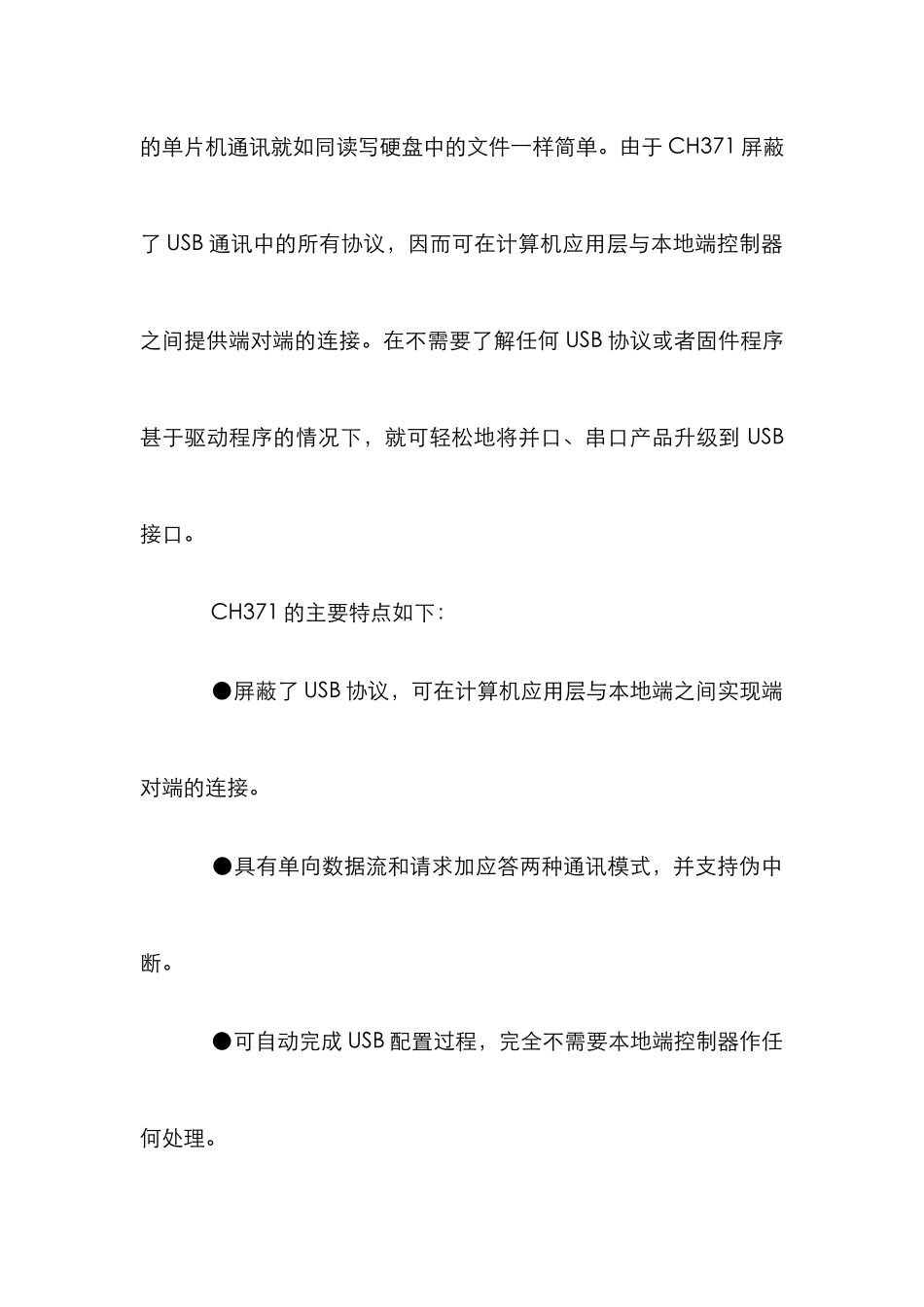

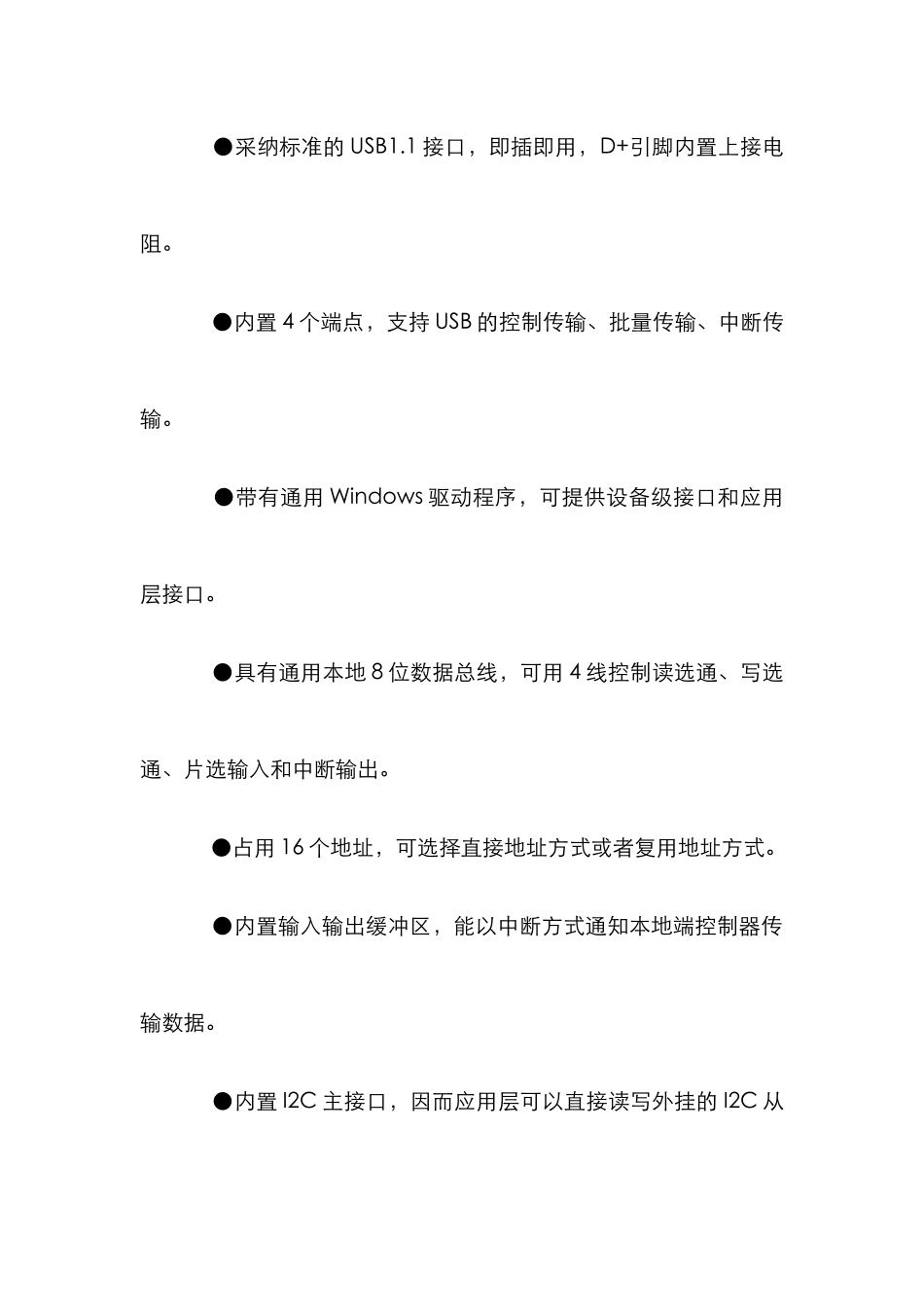

USB 总线接口芯片应用管理论文 摘要：CH371 是一种新型 USB 通用总线接口芯片。利用该芯片可在不了解任何 USB 协议或固件程序甚至驱动程序的情况下，轻松地将并口或串口产品升级到 USB 接口。文中介绍了该接口芯片的主要特点和引脚功能，给出了 CH371 与其它总线进行接口的几种应用电路，同时给出了 CH371 与 MCS-51 单片机的接口程序。 关键词：USB 总线接口芯片 CH371 单片机 1 引言 CH371 是一种 USB 总线通用接口芯片。该芯片具有 8 位数据总线以及读、写、片选控制线和中断输出，可以方便地挂接到单片机、DSP、MCU 等控制器的系统总线上；在计算机系统中，通过CH371 的配套软件可提供简洁易用的操作接口，从而使其与本地端的单片机通讯就如同读写硬盘中的文件一样简单。由于 CH371 屏蔽了 USB 通讯中的所有协议，因而可在计算机应用层与本地端控制器之间提供端对端的连接。在不需要了解任何 USB 协议或者固件程序甚于驱动程序的情况下，就可轻松地将并口、串口产品升级到 USB接口。 CH371 的主要特点如下： ●屏蔽了 USB 协议，可在计算机应用层与本地端之间实现端对端的连接。 ●具有单向数据流和请求加应答两种通讯模式，并支持伪中断。 ●可自动完成 USB 配置过程，完全不需要本地端控制器作任何处理。 ●采纳标准的 USB1.1 接口，即插即用，D+引脚内置上接电阻。 ●内置 4 个端点，支持 USB 的控制传输、批量传输、中断传输。 ●带有通用 Windows 驱动程序，可提供设备级接口和应用层接口。 ●具有通用本地 8 位数据总线，可用 4 线控制读选通、写选通、片选输入和中断输出。 ●占用 16 个地址，可选择直接地址方式或者复用地址方式。 ●内置输入输出缓冲区，能以中断方式通知本地端控制器传输数据。 ●内置 I2C 主接口，因而应用层可以直接读写外挂的 I2C 从设备。 ●在主控方式下可以提供 16 根据输入信号线或 12 根独立控制的输出信号线。 ●内置上电复位电路，可提供高电平有效复位输出和低电平有效复位输出。 ●内含可选的看门狗电路 Watch-Dog，能为本地端控制器提供监控。 ●具有 DIP28、SOP28、DIP24、CHIP 等多种封装形式。 2 引脚功能 CH371 的引脚排列如图 1 所示，表 1 所列是其引脚功能。 表 1CH371 的引脚功能 28 脚封装 的引脚号 24 脚封装 的引脚号引脚名称类型引脚说明 2824VCC 电源电源正端 129GND 电源接地 ...
