USB接口设计管理论文

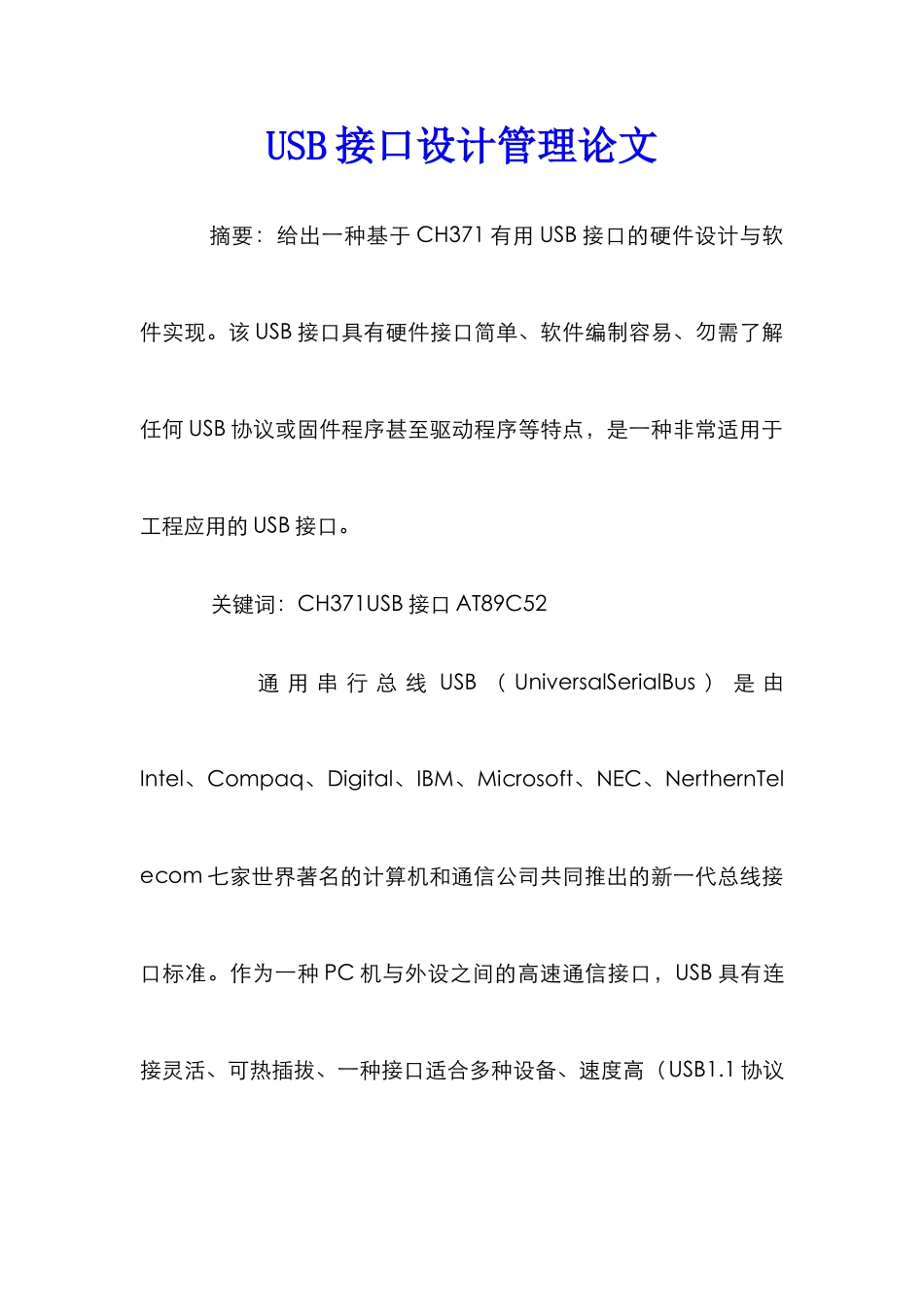

USB接口设计管理论文_第1页
1/8

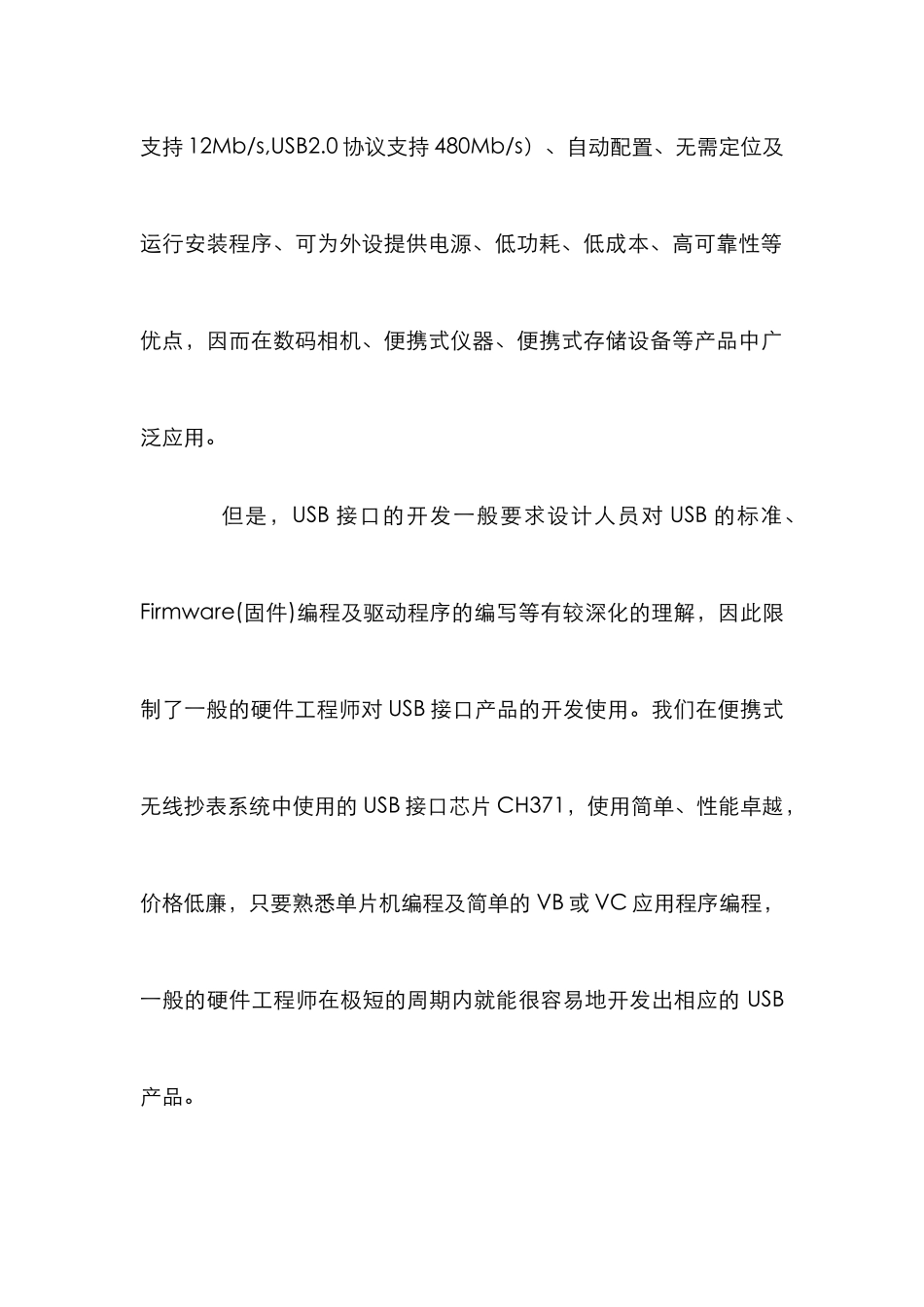

USB接口设计管理论文_第2页
2/8

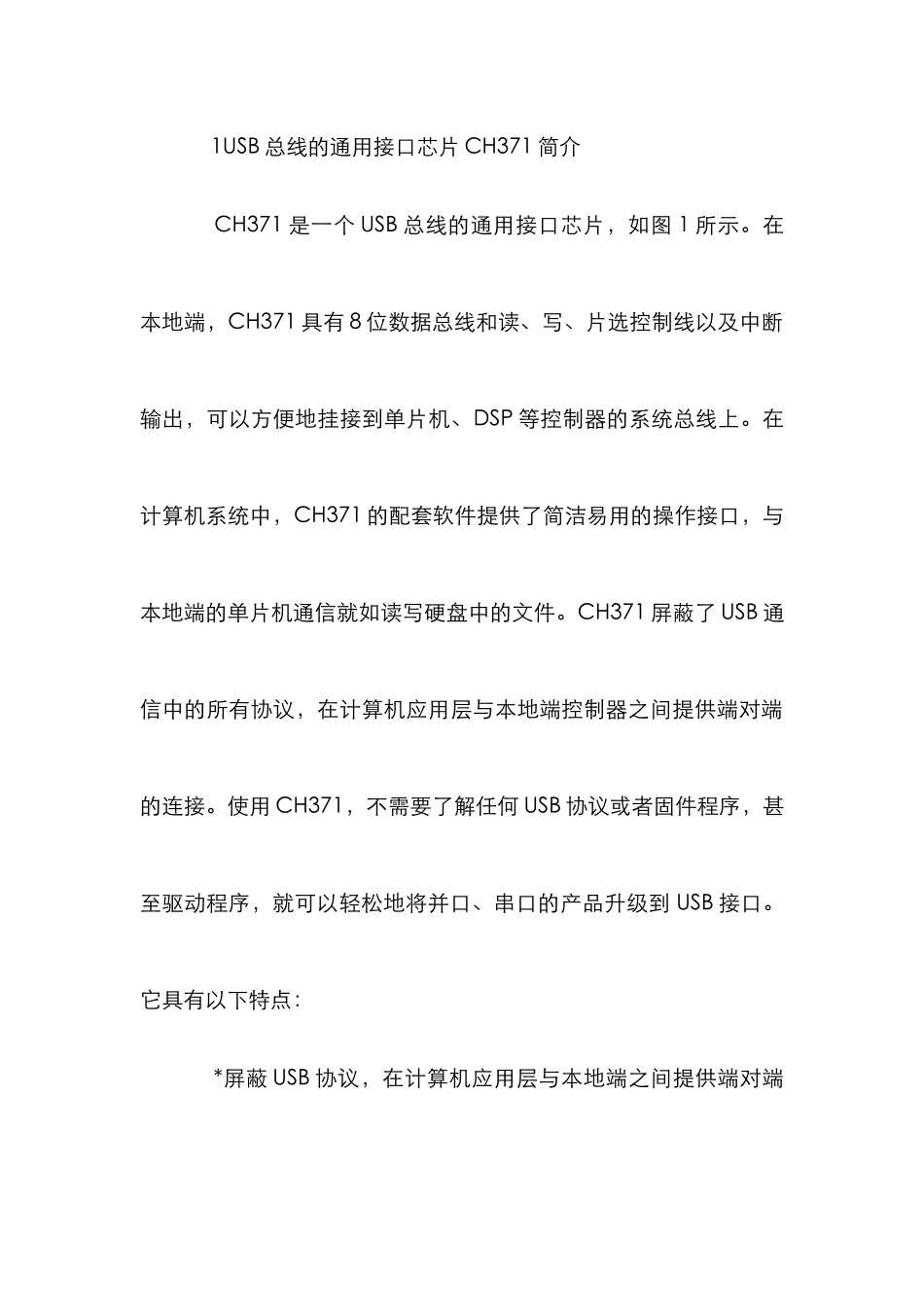

USB接口设计管理论文_第3页
3/8
USB 接口设计管理论文 摘要:给出一种基于 CH371 有用 USB 接口的硬件设计与软件实现。该 USB 接口具有硬件接口简单、软件编制容易、勿需了解任何 USB 协议或固件程序甚至驱动程序等特点,是一种非常适用于工程应用的 USB 接口。 关键词:CH371USB 接口 AT89C52 通 用 串 行 总 线 USB ( UniversalSerialBus ) 是 由Intel、Compaq、Digital、IBM、Microsoft、NEC、NerthernTelecom 七家世界著名的计算机和通信公司共同推出的新一代总线接口标准。作为一种 PC 机与外设之间的高速通信接口,USB 具有连接灵活、可热插拔、一种接口适合多种设备、速度高(USB1.1 协议支持 12Mb/s,USB2.0 协议支持 480Mb/s)、自动配置、无需定位及运行安装程序、可为外设提供电源、低功耗、低成本、高可靠性等优点,因而在数码相机、便携式仪器、便携式存储设备等产品中广泛应用。 但是,USB 接口的开发一般要求设计人员对 USB 的标准、Firmware(固件)编程及驱动程序的编写等有较深化的理解,因此限制了一般的硬件工程师对 USB 接口产品的开发使用。我们在便携式无线抄表系统中使用的 USB 接口芯片 CH371,使用简单、性能卓越,价格低廉,只要熟悉单片机编程及简单的 VB 或 VC 应用程序编程,一般的硬件工程师在极短的周期内就能很容易地开发出相应的 USB产品。 1USB 总线的通用接口芯片 CH371 简介 CH371 是一个 USB 总线的通用接口芯片,如图 1 所示。在本地端,CH371 具有 8 位数据总线和读、写、片选控制线以及中断输出,可以方便地挂接到单片机、DSP 等控制器的系统总线上。在计算机系统中,CH371 的配套软件提供了简洁易用的操作接口,与本地端的单片机通信就如读写硬盘中的文件。CH371 屏蔽了 USB 通信中的所有协议,在计算机应用层与本地端控制器之间提供端对端的连接。使用 CH371,不需要了解任何 USB 协议或者固件程序,甚至驱动程序,就可以轻松地将并口、串口的产品升级到 USB 接口。它具有以下特点: *屏蔽 USB 协议,在计算机应用层与本地端之间提供端对端的连接。 *两种通信模式:单向数据流模式、请求加应答模式,支持伪中断。 *自动完成 USB 配置过程,完全不需要本地端控制器作任何处理。 *标准的 USBV1.1 接口,即插即用,D+引脚内置上拉电阻。 *内置 4 个端点,支持 USB 的控制传输、批量传输、中断传输。 *通用 Windows 驱动程序,提供设备级接口...
