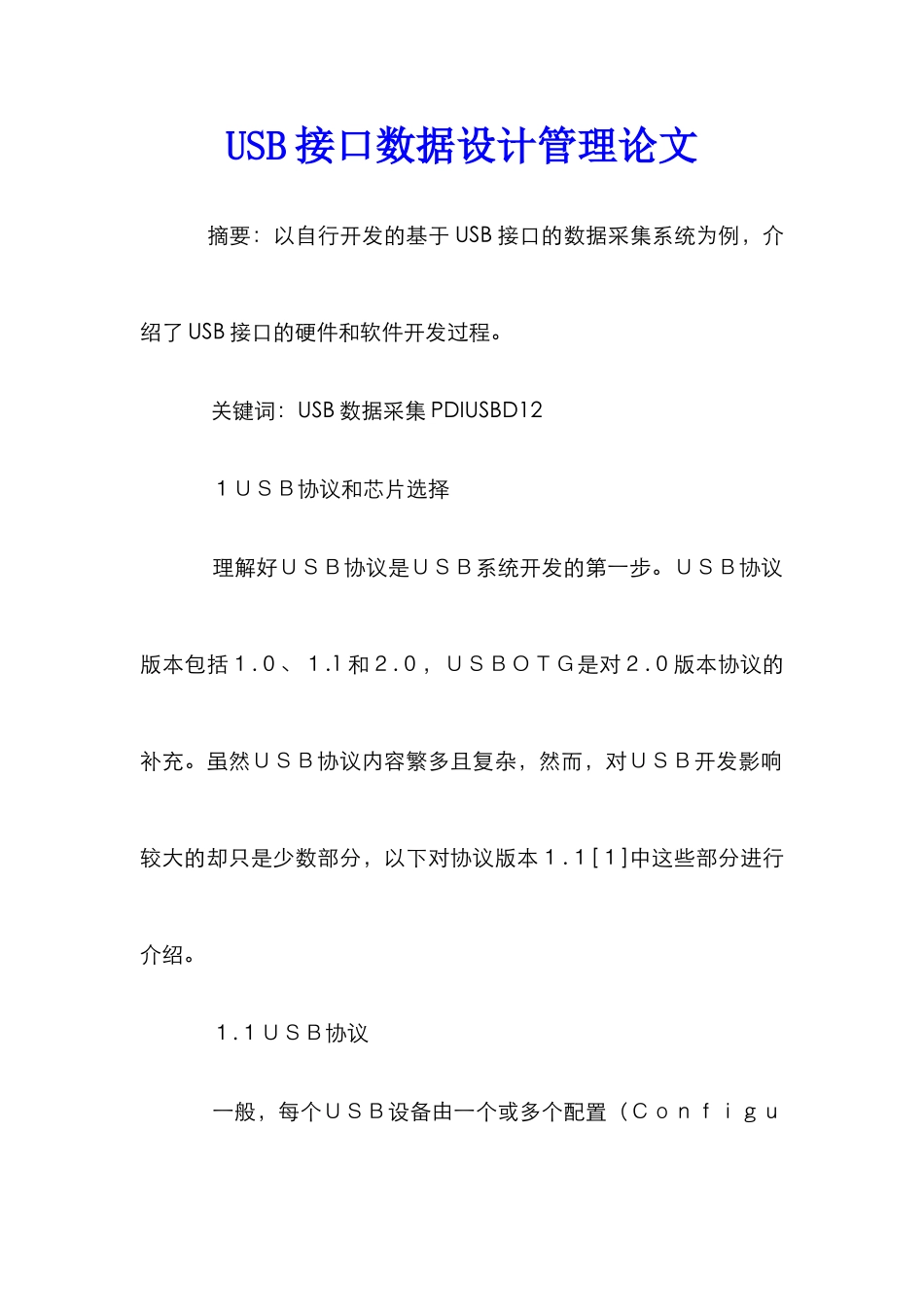

USB接口数据设计管理论文

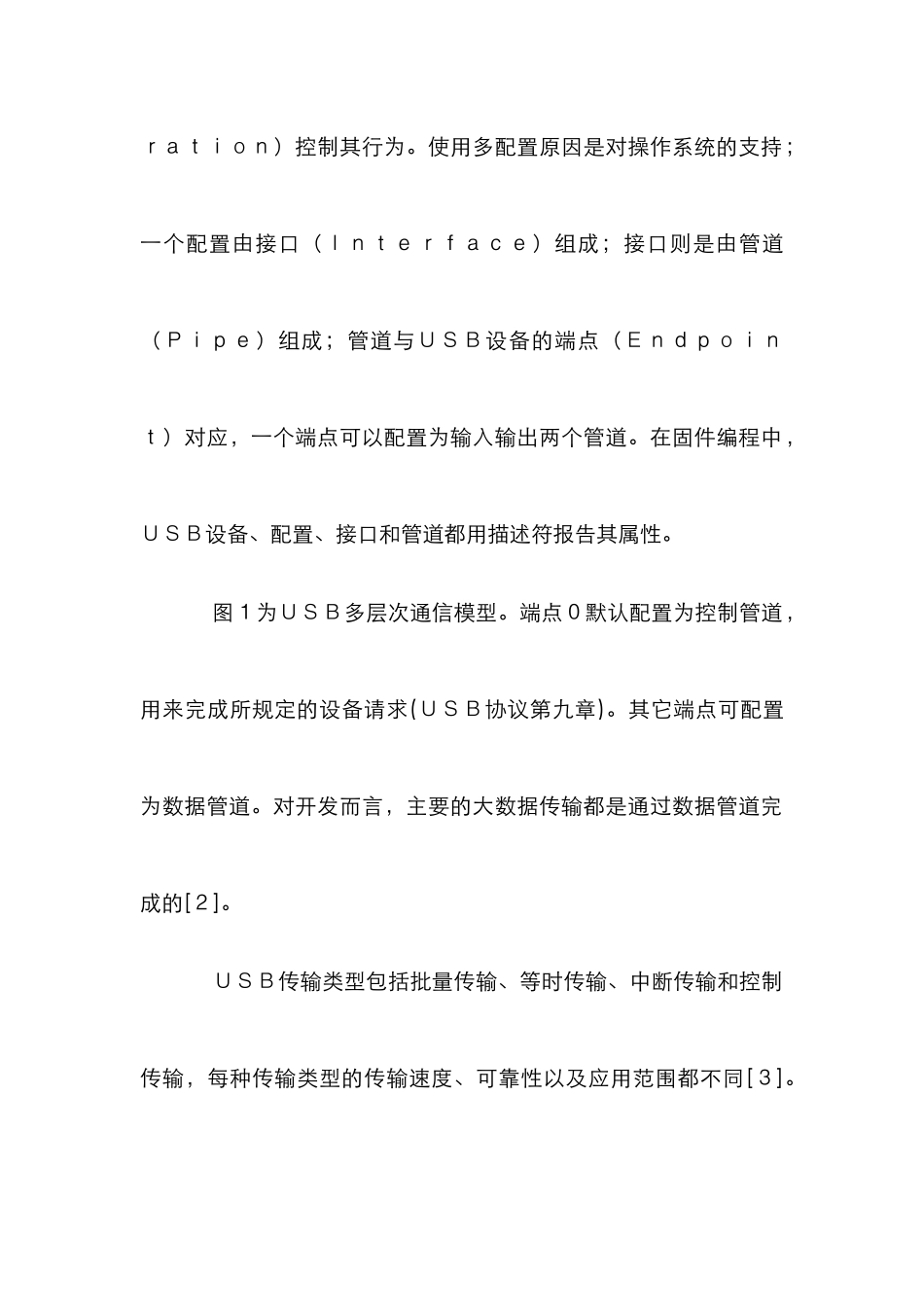

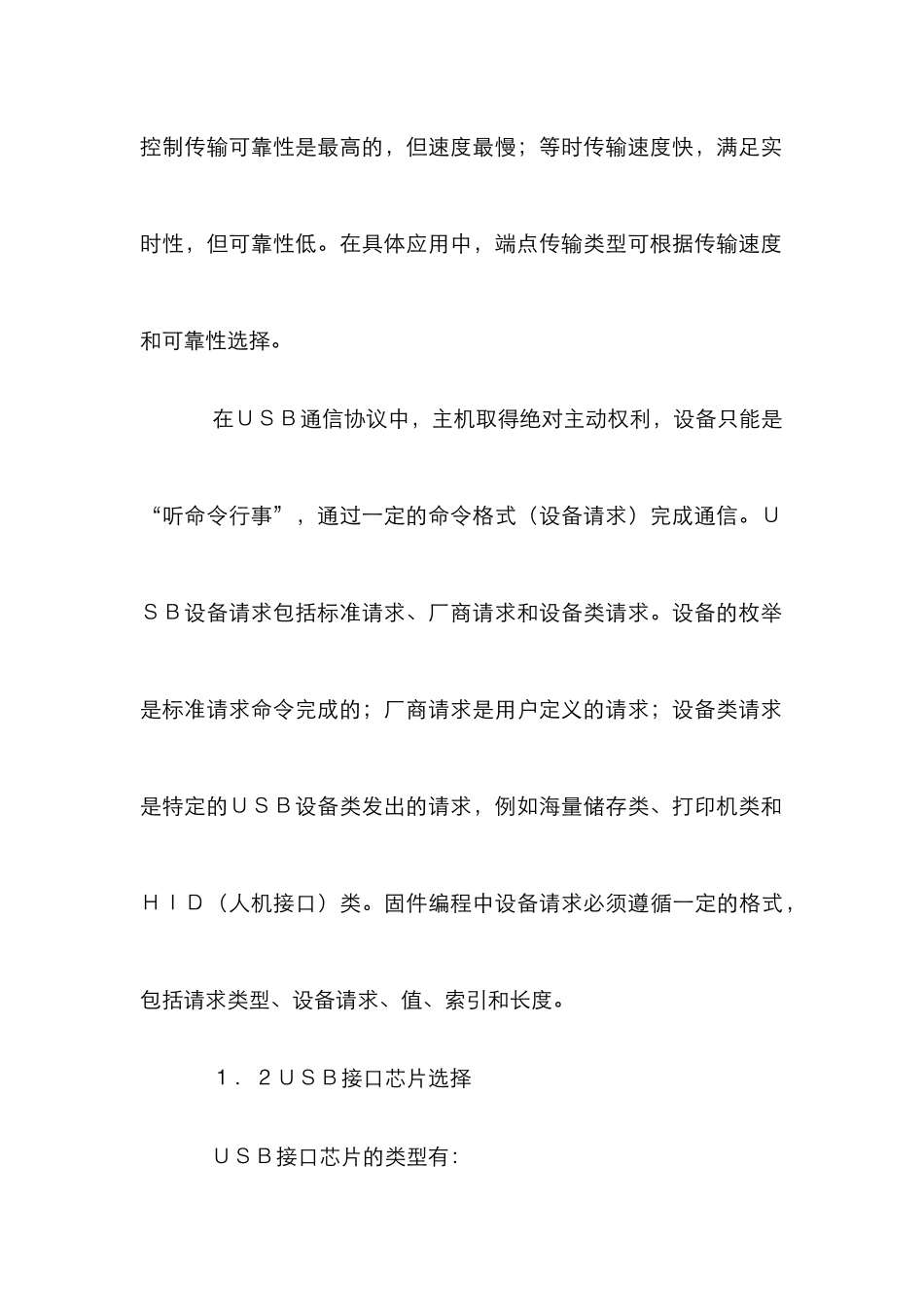

USB 接口数据设计管理论文 摘要：以自行开发的基于 USB 接口的数据采集系统为例，介绍了 USB 接口的硬件和软件开发过程。 关键词：USB 数据采集 PDIUSBD12 １ＵＳＢ协议和芯片选择 理解好ＵＳＢ协议是ＵＳＢ系统开发的第一步。ＵＳＢ协议版本包括１.０、１.1 和２.０，ＵＳＢＯＴＧ是对２.０版本协议的补充。虽然ＵＳＢ协议内容繁多且复杂，然而，对ＵＳＢ开发影响较大的却只是少数部分，以下对协议版本１.１[１]中这些部分进行介绍。 １.１ＵＳＢ协议 一般，每个ＵＳＢ设备由一个或多个配置（Ｃｏｎｆｉｇｕｒａｔｉｏｎ）控制其行为。使用多配置原因是对操作系统的支持；一个配置由接口（Ｉｎｔｅｒｆａｃｅ）组成；接口则是由管道（Ｐｉｐｅ）组成；管道与ＵＳＢ设备的端点（Ｅｎｄｐｏｉｎｔ）对应，一个端点可以配置为输入输出两个管道。在固件编程中，ＵＳＢ设备、配置、接口和管道都用描述符报告其属性。 图１为ＵＳＢ多层次通信模型。端点０默认配置为控制管道，用来完成所规定的设备请求(ＵＳＢ协议第九章)。其它端点可配置为数据管道。对开发而言，主要的大数据传输都是通过数据管道完成的[２]。 ＵＳＢ传输类型包括批量传输、等时传输、中断传输和控制传输，每种传输类型的传输速度、可靠性以及应用范围都不同[３]。控制传输可靠性是最高的，但速度最慢；等时传输速度快，满足实时性，但可靠性低。在具体应用中，端点传输类型可根据传输速度和可靠性选择。 在ＵＳＢ通信协议中，主机取得绝对主动权利，设备只能是“听命令行事”，通过一定的命令格式（设备请求）完成通信。ＵＳＢ设备请求包括标准请求、厂商请求和设备类请求。设备的枚举是标准请求命令完成的；厂商请求是用户定义的请求；设备类请求是特定的ＵＳＢ设备类发出的请求，例如海量储存类、打印机类和ＨＩＤ（人机接口）类。固件编程中设备请求必须遵循一定的格式，包括请求类型、设备请求、值、索引和长度。 １．２ＵＳＢ接口芯片选择 ＵＳＢ接口芯片的类型有： （１）按传输速度的高低：低速（１．５Ｍｂｐｓ）和全速(１２Ｍｂｐｓ)可选ＵＳＢ１．１接口芯片，例如Ｐｈｉｌｉｐｓ公司的ＰＤＩＵＳＢＤ１２和Ｃｙｐｒｅｓｓ公司的ＥＺ－ＵＳＢ２１００系列；高速（４８０Ｍｂｐｓ）可选ＵＳＢ２．０接口芯片，例如Ｐｈｉｌｉｐｓ公司的ＩＳＰ１５８１和Ｃｙｐｒｅｓｓ公司的ＣＹ７Ｃ６８０１３。 （２）是否带ＭＣＵ（微控制器）：一般Ｐｈｉｌｉｐｓ...
