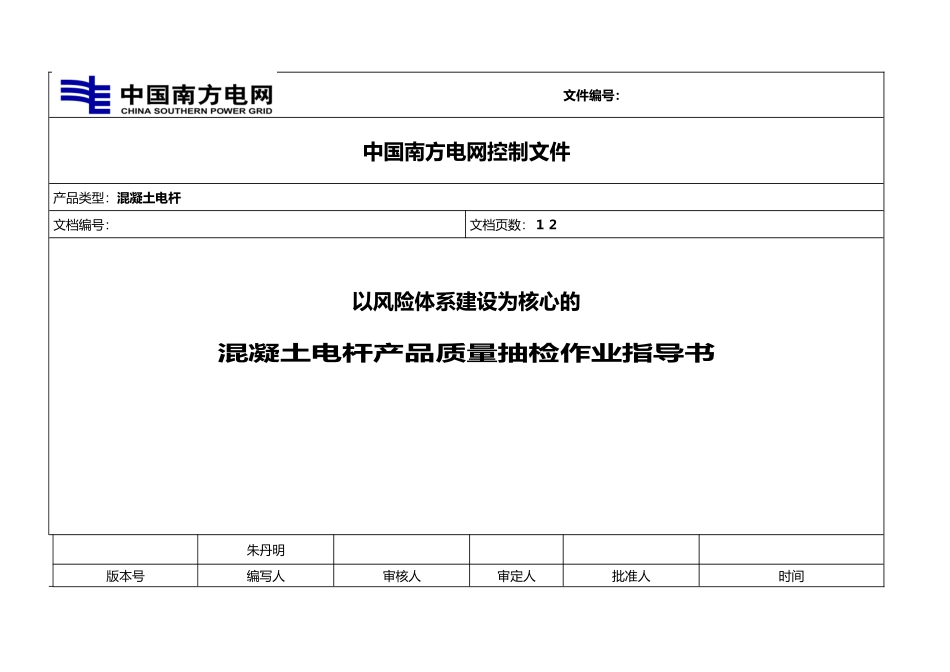

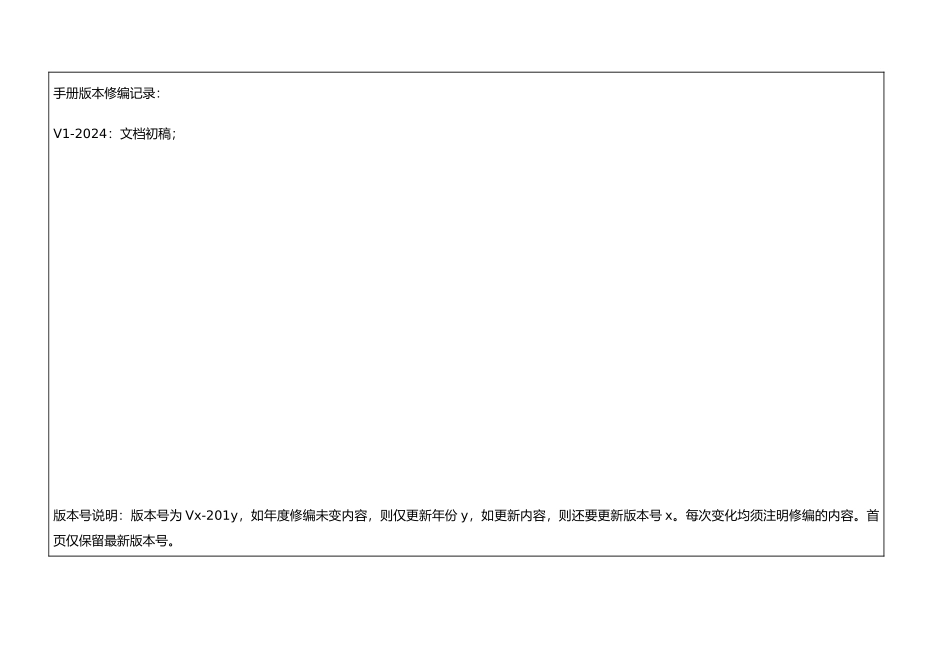

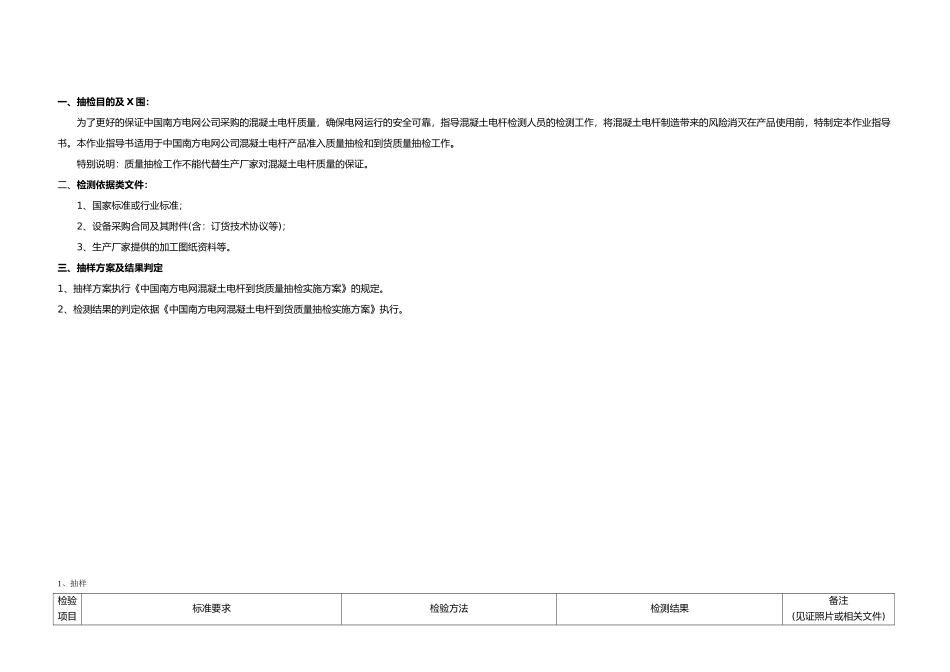

文件编号:中国南方电网控制文件产品类型:混凝土电杆文档编号:文档页数:12以风险体系建设为核心的混凝土电杆产品质量抽检作业指导书朱丹明版本号编写人审核人审定人批准人时间手册版本修编记录:V1-2024:文档初稿;版本号说明:版本号为 Vx-201y,如年度修编未变内容,则仅更新年份 y,如更新内容,则还要更新版本号 x。每次变化均须注明修编的内容。首页仅保留最新版本号。一、抽检目的及 X 围:为了更好的保证中国南方电网公司采购的混凝土电杆质量,确保电网运行的安全可靠,指导混凝土电杆检测人员的检测工作,将混凝土电杆制造带来的风险消灭在产品使用前,特制定本作业指导书。本作业指导书适用于中国南方电网公司混凝土电杆产品准入质量抽检和到货质量抽检工作。特别说明:质量抽检工作不能代替生产厂家对混凝土电杆质量的保证。二、检测依据类文件:1、国家标准或行业标准;2、设备采购合同及其附件(含:订货技术协议等);3、生产厂家提供的加工图纸资料等。三、抽样方案及结果判定1、抽样方案执行《中国南方电网混凝土电杆到货质量抽检实施方案》的规定。2、检测结果的判定依据《中国南方电网混凝土电杆到货质量抽检实施方案》执行。1、抽样检验项目标准要求检验方法检测结果备注(见证照片或相关文件)根数同生产企业的混凝土电杆,根据合同数量确定抽检规格,在合同供货数量大于 30 根的规格型号中,每三个规格型号(不够三个按三个计)抽取一个规格型号进行检验。每个规格型号检验批应为同一生产企业生产的同规格型号、同材料、同工艺的产品。在生产企业成品堆场内,与供货合同要求的规格型号相一致且没有不合格标识产品,全部作为受检对象,受检单位不得以部分产品代替全部产品接受检验。每批随机抽取 10 根作为外观尺寸检验的样品。在外观尺寸检验合格样品中,随机抽取 6 根作为力学性能样品,在这 6根中再随机抽取两根进行力学试验,其余 4 根作为力学备样。最后随机抽取 1 根经承载力检验弯矩合格的电杆进行保护层厚度检验。对比合同数量确定抽检规格,混凝土电杆产品:抽样用标有 1#~54#字样的扑克牌抽样。按合同的供货数量确定受检的规格型号,用扑克牌随机抽取进行检验的规格型号。每个检验的规格型号,再用扑克牌中每批随机抽取 10 根作为外观尺寸检验的样品,并 X 贴标记为##X-1~10 样品编号。在外观尺寸检验合格样品中,随机抽取6 根作为力学性能样品,在这 6 根中再随机抽取两根进行力学试...
