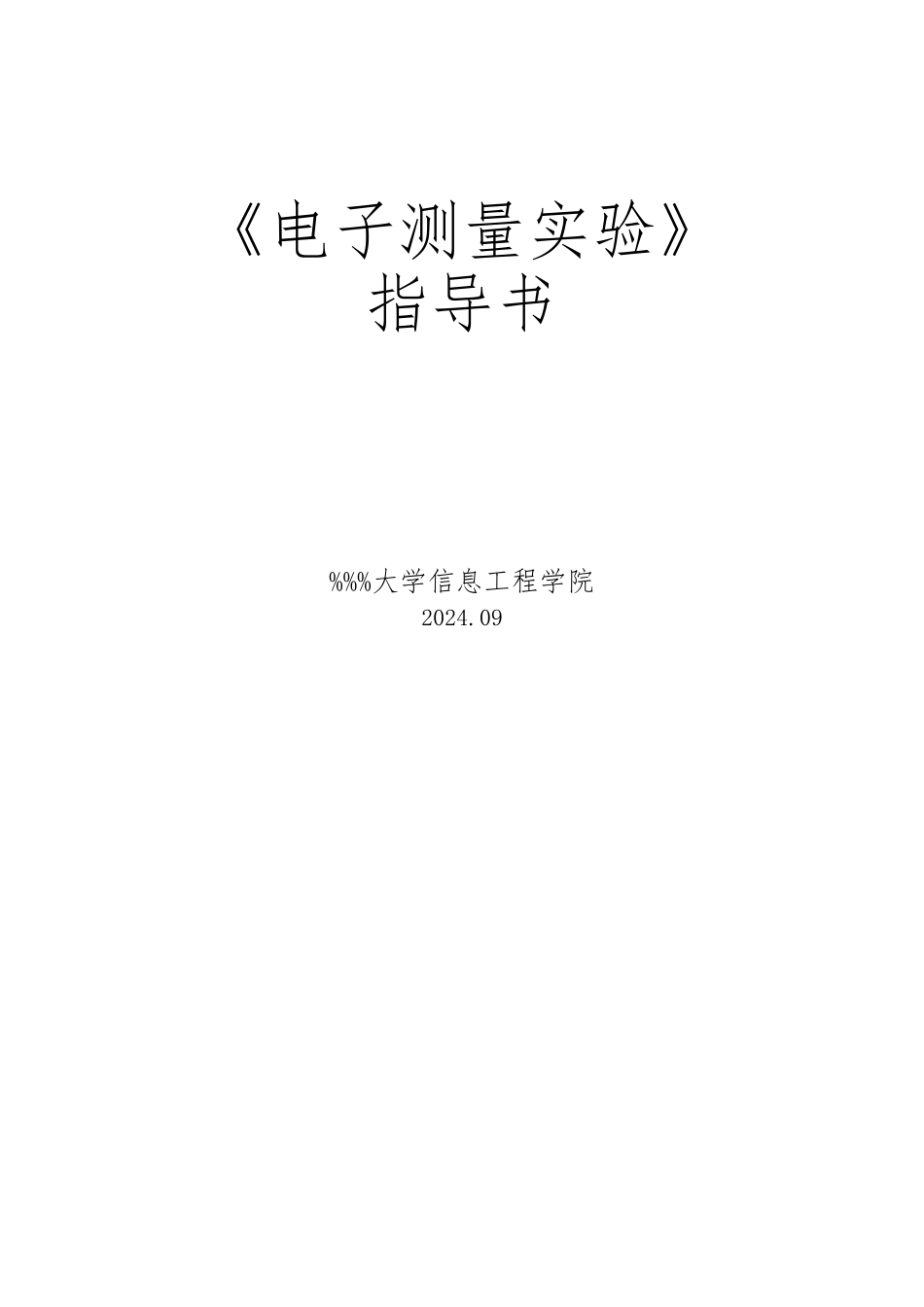

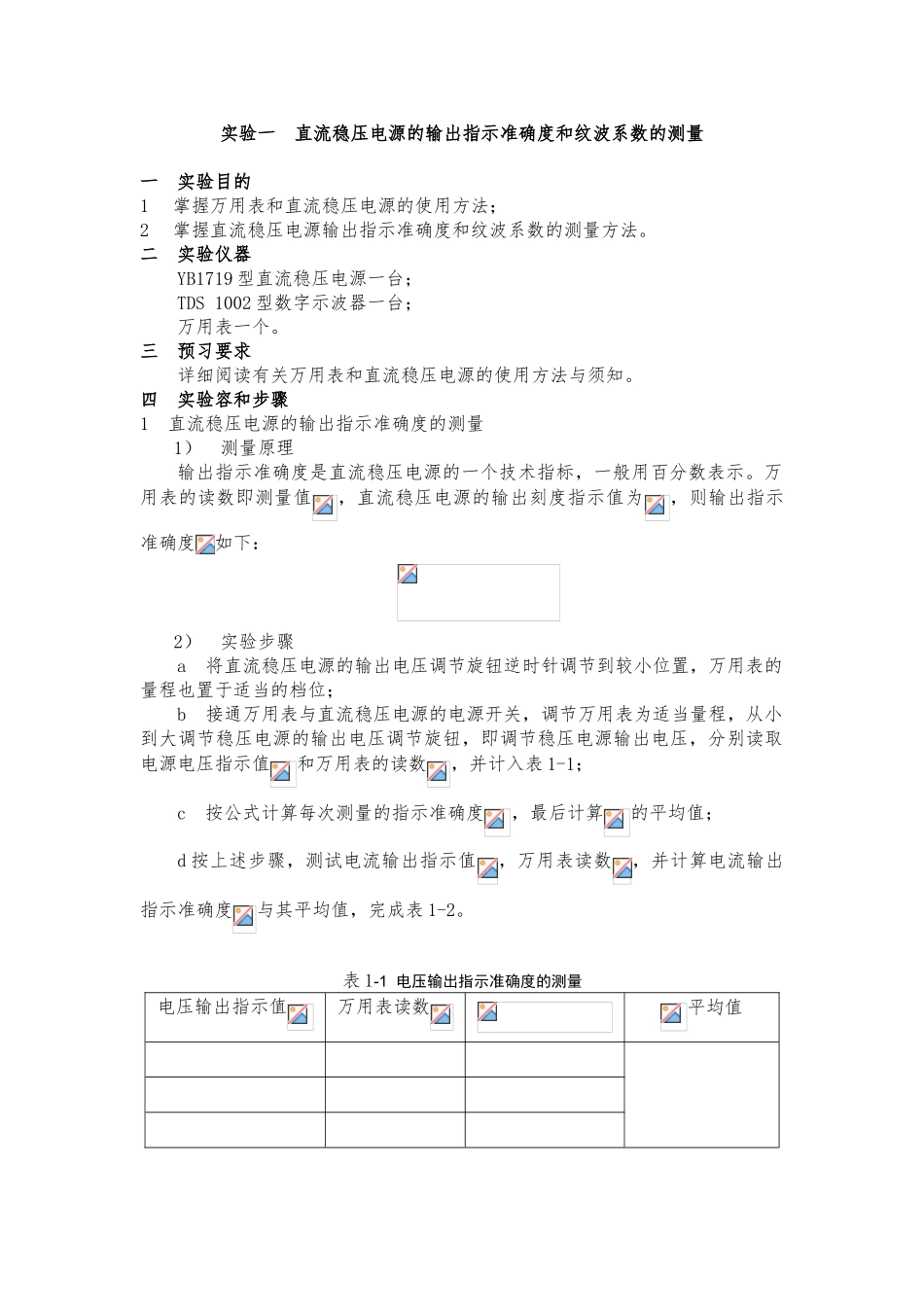

《电子测量实验》指导书%%%大学信息工程学院2024.09实验一 直流稳压电源的输出指示准确度和纹波系数的测量一 实验目的1掌握万用表和直流稳压电源的使用方法；2掌握直流稳压电源输出指示准确度和纹波系数的测量方法。二 实验仪器YB1719 型直流稳压电源一台；TDS 1002 型数字示波器一台；万用表一个。三 预习要求详细阅读有关万用表和直流稳压电源的使用方法与须知。四 实验容和步骤1直流稳压电源的输出指示准确度的测量1） 测量原理输出指示准确度是直流稳压电源的一个技术指标，一般用百分数表示。万用表的读数即测量值，直流稳压电源的输出刻度指示值为，则输出指示准确度如下：2） 实验步骤a 将直流稳压电源的输出电压调节旋钮逆时针调节到较小位置，万用表的量程也置于适当的档位；b 接通万用表与直流稳压电源的电源开关，调节万用表为适当量程，从小到大调节稳压电源的输出电压调节旋钮，即调节稳压电源输出电压，分别读取电源电压指示值和万用表的读数，并计入表 1-1；c 按公式计算每次测量的指示准确度，最后计算的平均值；d 按上述步骤，测试电流输出指示值，万用表读数，并计算电流输出指示准确度与其平均值，完成表 1-2。表 1-1 电压输出指示准确度的测量电压输出指示值万用表读数平均值表 1-2 电流输出指示准确度的测量电流输出指示值万用表读数平均值2直流稳压电源纹波系数的测量1) 测量原理纹波系数是反映直流稳压电源输出流成分大小的物理量，纹波系数定义为：其中，表示直流稳压电源输出纹波电压的峰-峰值，为直流稳压电源输出电压的最大额定值。纹波系数越小，说明直流稳压电源直流输出的特性越好。2) 实验步骤a 将直流稳压电源的输出电压调节旋钮逆时针旋转调节到较小位置；b 打开直流稳压电源和示波器的电源开关，示波器的耦合方式置为“沟通耦合”方式； c 将直流稳压电源的正极和负极分别与示波器的探头和地端相接触，调节稳压电源的输出电压为最大额定值，调节示波器使稳压电源的输出纹波能比较清楚地显示在屏幕中间，观察纹波波形并记录其波形和峰-峰值，计入表 1-3；d 按公式计算纹波系数 。表 1-3 直流稳压电源纹波系数的测量稳压电源输出电压的最大额定值稳压电源输出纹波电压纹波波形五 实验报告要求整理好测量数据，完成表 1-1，1-2，1-3 的填写。六 习题说明直流电源纹波电压的产生原因，并列举几种纹波电压的测量方法。实验二 沟通和直流电压的测量一 实验目的1 掌握示波器和低...
