一二次融合10kV电流传感器设计与检测细则

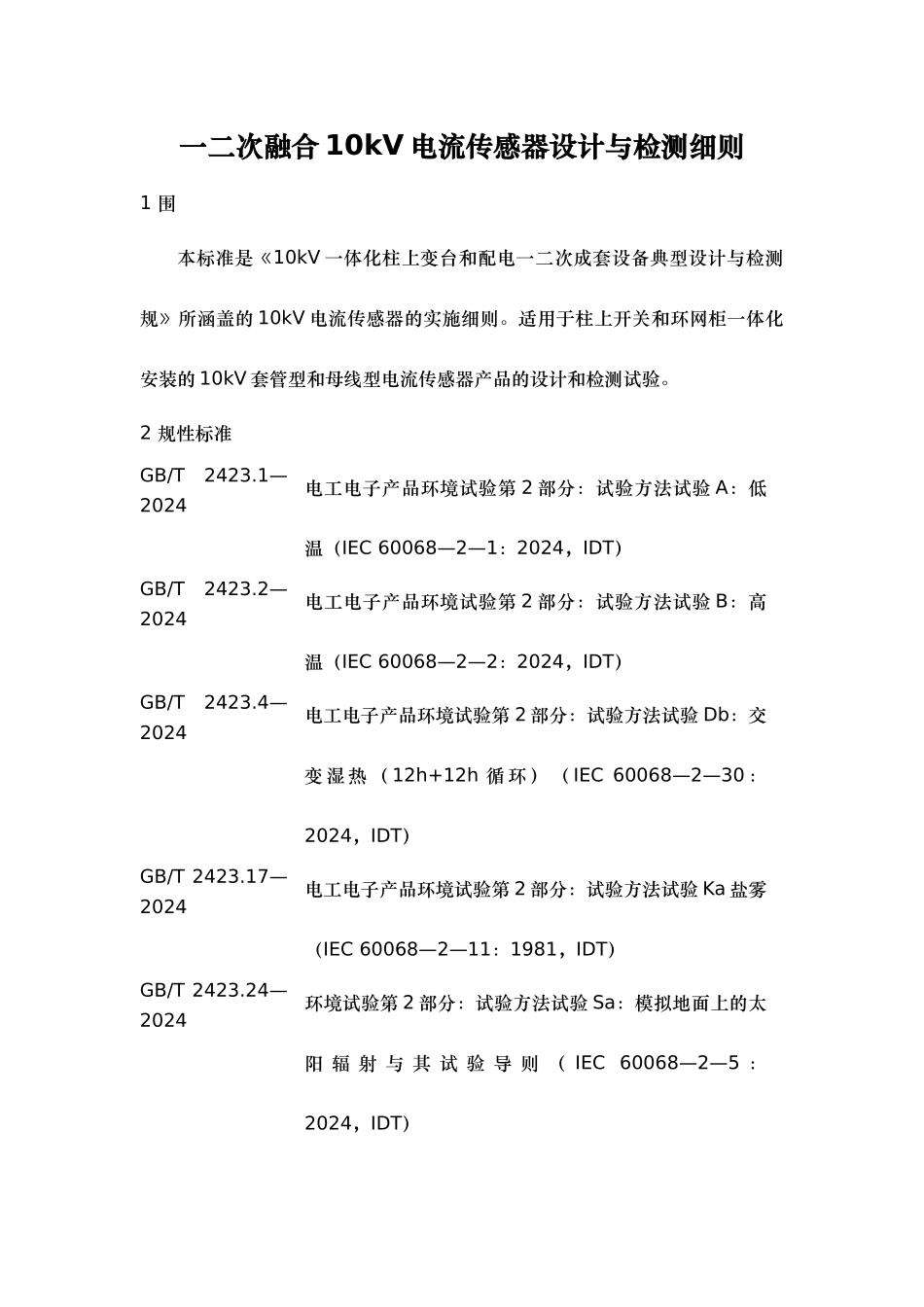

一二次融合10kV电流传感器设计与检测细则_第1页
1/18

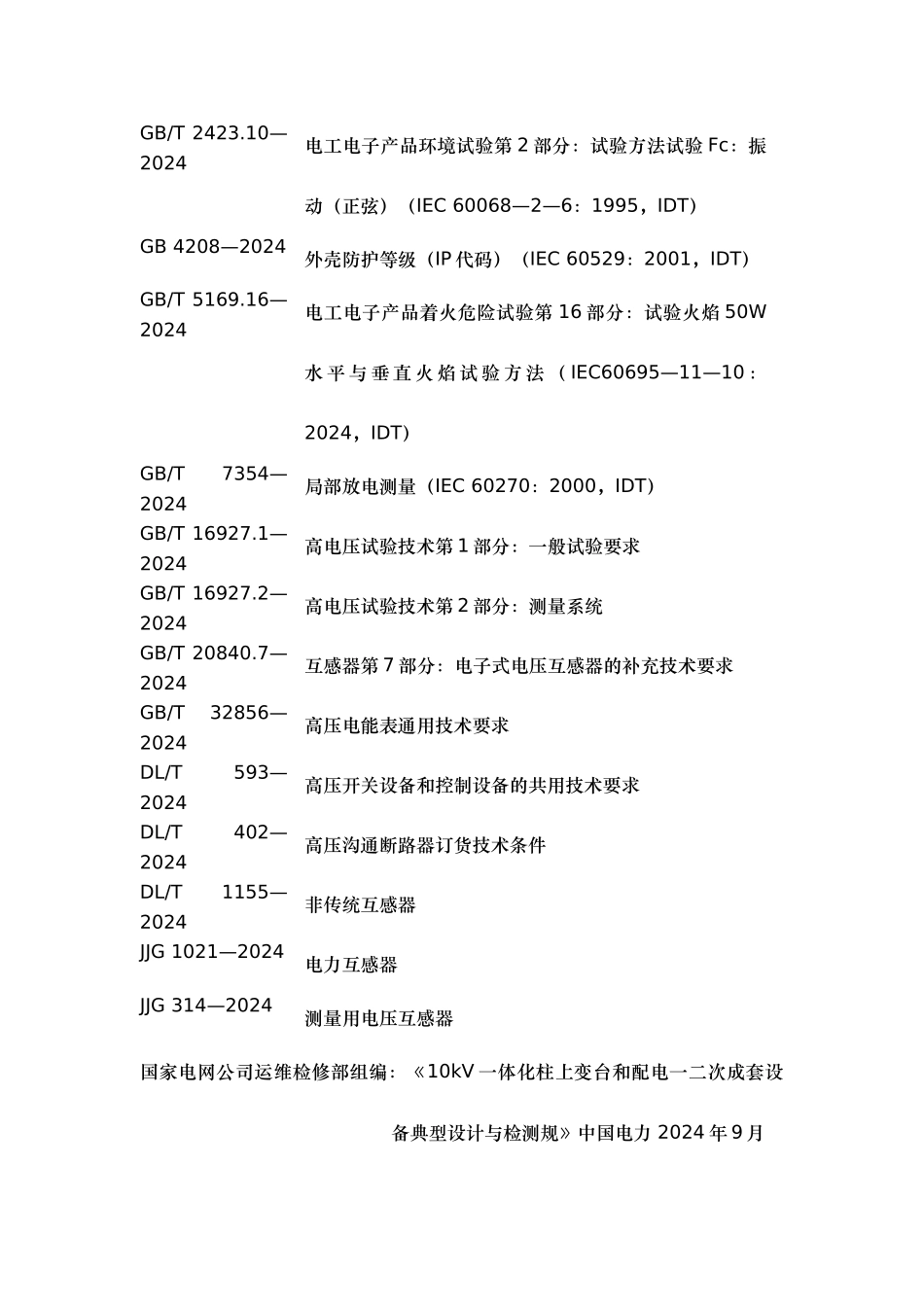

一二次融合10kV电流传感器设计与检测细则_第2页
2/18

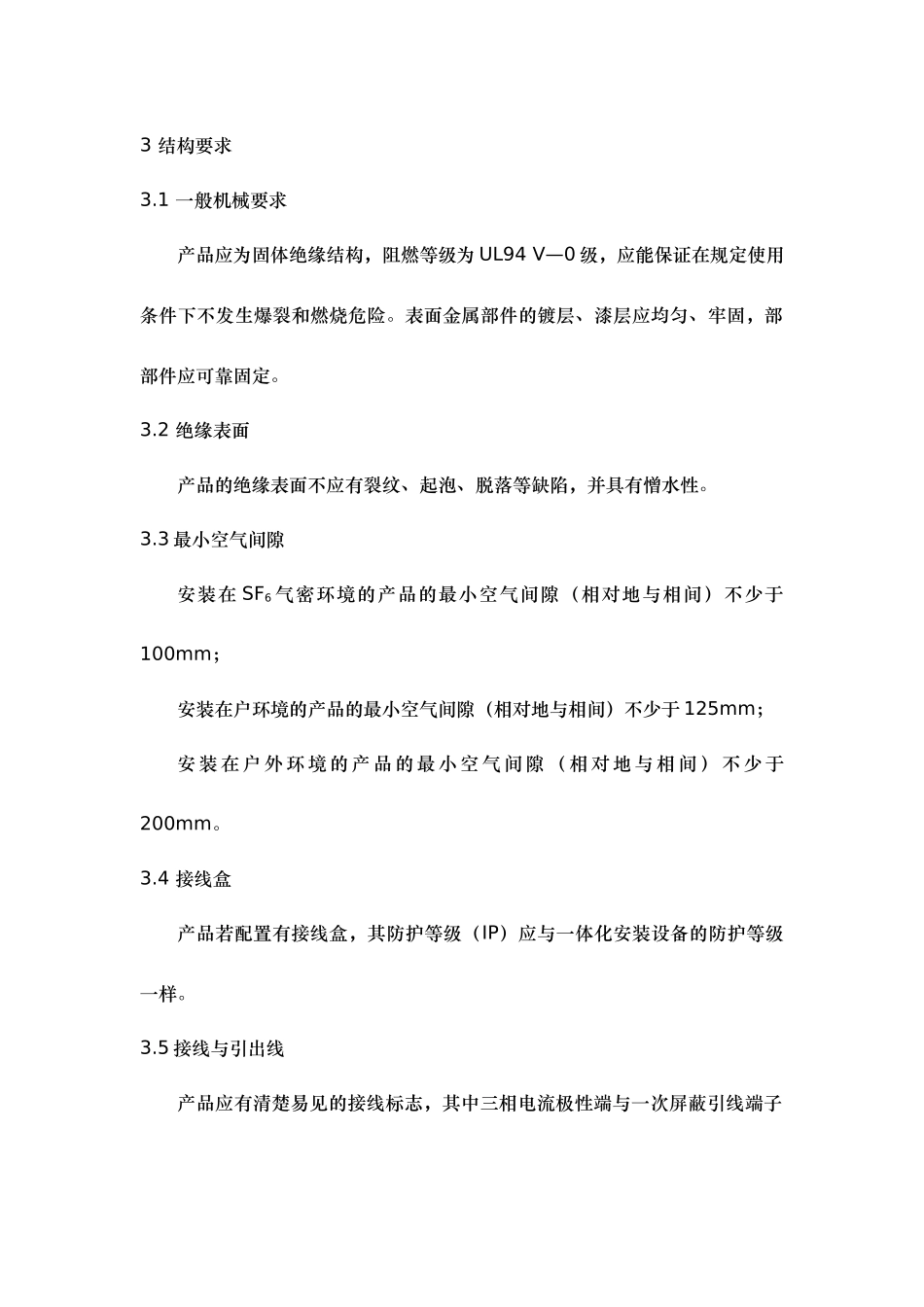

一二次融合10kV电流传感器设计与检测细则_第3页
3/18
一二次融合 10kV 电流传感器设计与检测细则1 围本标准是《10kV 一体化柱上变台和配电一二次成套设备典型设计与检测规》所涵盖的 10kV 电流传感器的实施细则。适用于柱上开关和环网柜一体化安装的 10kV 套管型和母线型电流传感器产品的设计和检测试验。2 规性标准GB/T 2423.1—2024电工电子产品环境试验第 2 部分:试验方法试验 A:低温(IEC 60068—2—1:2024,IDT)GB/T 2423.2—2024电工电子产品环境试验第 2 部分:试验方法试验 B:高温(IEC 60068—2—2:2024,IDT)GB/T 2423.4—2024电工电子产品环境试验第 2 部分:试验方法试验 Db:交变 湿 热 ( 12h+12h 循 环 ) ( IEC 60068—2—30 :2024,IDT)GB/T 2423.17—2024电工电子产品环境试验第 2 部分:试验方法试验 Ka 盐雾(IEC 60068—2—11:1981,IDT)GB/T 2423.24—2024环境试验第 2 部分:试验方法试验 Sa:模拟地面上的太阳 辐 射 与 其 试 验 导 则 ( IEC 60068—2—5 :2024,IDT)GB/T 2423.10—2024电工电子产品环境试验第 2 部分:试验方法试验 Fc:振动(正弦)(IEC 60068—2—6:1995,IDT)GB 4208—2024外壳防护等级(IP 代码)(IEC 60529:2001,IDT)GB/T 5169.16—2024电工电子产品着火危险试验第 16 部分:试验火焰 50W水 平 与 垂 直 火 焰 试 验 方 法 ( IEC60695—11—10 :2024,IDT)GB/T 7354—2024局部放电测量(IEC 60270:2000,IDT)GB/T 16927.1—2024高电压试验技术第 1 部分:一般试验要求GB/T 16927.2—2024高电压试验技术第 2 部分:测量系统GB/T 20840.7—2024互感器第 7 部分:电子式电压互感器的补充技术要求GB/T 32856—2024高压电能表通用技术要求DL/T 593—2024高压开关设备和控制设备的共用技术要求DL/T 402—2024高压沟通断路器订货技术条件DL/T 1155—2024非传统互感器JJG 1021—2024电力互感器JJG 314—2024测量用电压互感器国家电网公司运维检修部组编:《10kV 一体化柱上变台和配电一二次成套设备典型设计与检测规》中国电力 2024 年 9 月3 结构要求3.1 一般机械要求产品应为固体绝缘结构,阻燃等级为 UL94 V—0 级,应能保证在规定使用条件下不发生爆裂和燃烧危险。表面金属部件的镀层、漆层应均匀、牢固,部部件应可靠固定。3.2 绝缘表面产品的绝缘表面不应有裂纹、起泡、脱落等缺陷,并具有憎水性。3.3 最小...
