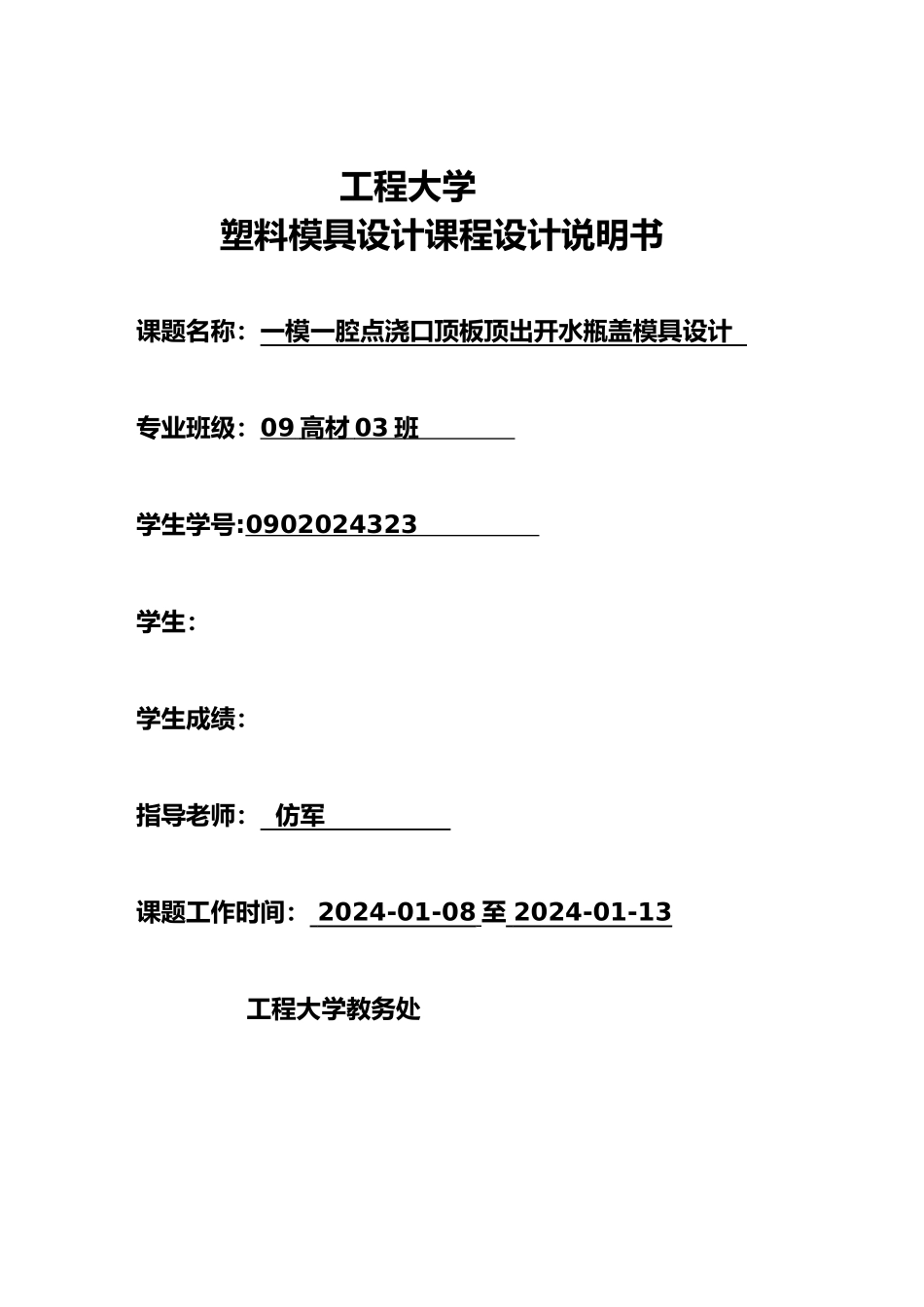

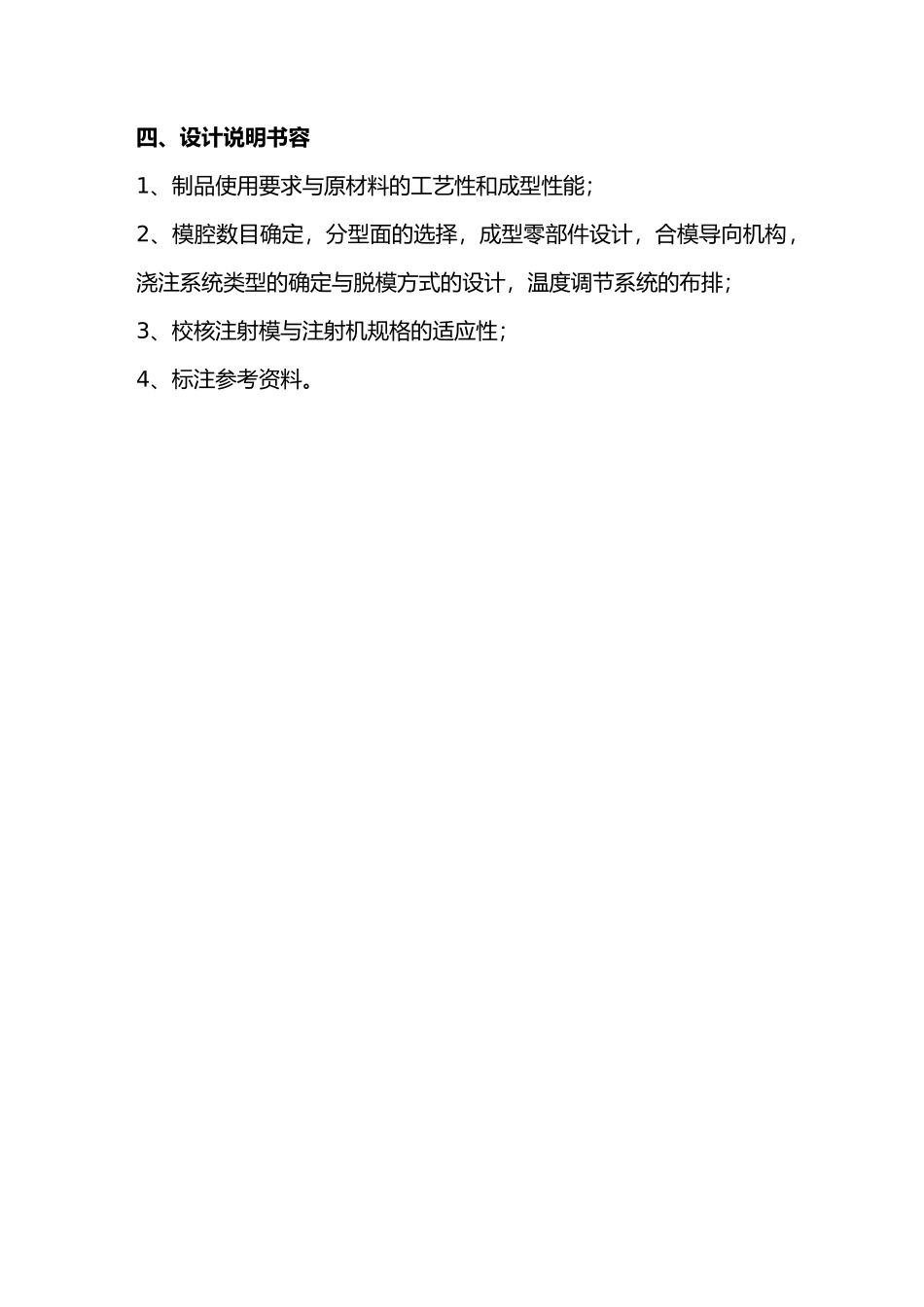

工程大学塑料模具设计课程设计说明书课题名称：一模一腔点浇口顶板顶出开水瓶盖模具设计 专业班级：09 高材 03 班 学生学号:0902024323 学生：学生成绩：指导老师： 仿军 课题工作时间： 2024-01-08 至 2024-01-13 工程大学教务处 课程设计任务书一、设计题目小组同学（每组人数不超过 4 人）自己选定熟悉的塑料制品作为模具课程设计题目（控制题目难度在两周完成）二、课题条件1、利用图书馆资料，进行必要的文献调研；2、利用现有模具教具、生活现场取得的制品进行设计；3、可提供计算机进行模具设计绘图、说明书编写等工作。三、设计任务1、根据选定的塑料件，确定制品的原材料品种，与制品的尺寸精度要求。2、小组讨论确定完成制品模具设计的程序，可以参照附件一。3、小组讨论确定该制品模具的基本结构组成与时间进度安排。 4、电脑或手工绘制模具装配图，要求模具结构合理，功能完备。（1）假如两视图不能表达清楚的，需附加三视图、局部剖视图等；（2）模具装配图上应标注所有零件的件号、名称；（3）模具装配图上应有明细表，容：件号、数量、材料、热处理状态、硬度、规格、备注等容。5、绘制非标准零件图，尺寸标注完全合理（包括配合尺寸）6、撰写设计说明书，应书写本设计过程中设计结果与参数选用等容。四、设计说明书容1、制品使用要求与原材料的工艺性和成型性能；2、模腔数目确定，分型面的选择，成型零部件设计，合模导向机构，浇注系统类型的确定与脱模方式的设计，温度调节系统的布排；3、校核注射模与注射机规格的适应性；4、标注参考资料。目录1.9 初步确定模腔数、浇注系统类型（主流道、分流道、浇口形式）31.10 制品分型面的确定 31.12 顶出机构的设计 41.14 完成非标准零件图的绘制 4摘 要 16第一章 塑料注射模具的设计步骤和结构组成 181.1 塑料注射模具组成和应用 18第二章 开水瓶盖塑件 192.1 塑件的结构和特点 192.2 制品原材料的选择 192.3 注射成型工艺条件 222.4 塑件的主要参数 232.4.1 设计的质量和体积 232.4.2 塑件的投影面积 23第三章 注射机的选用 233.1 选用注射机的方法和原则 233.1.1 选用的方法和原则 233.1.2 注射机的选用 233.1.3 最大注射量的校核：25第四章 塑料注射模具设计 264.1 型腔数目和分布 264.1.1 确定型腔数目时要考虑的因素 264.1.2 数目的确定 274.2 分型面的选择 274.3 型腔和型芯 284.3.1 型腔和型芯的结构 284.3...
