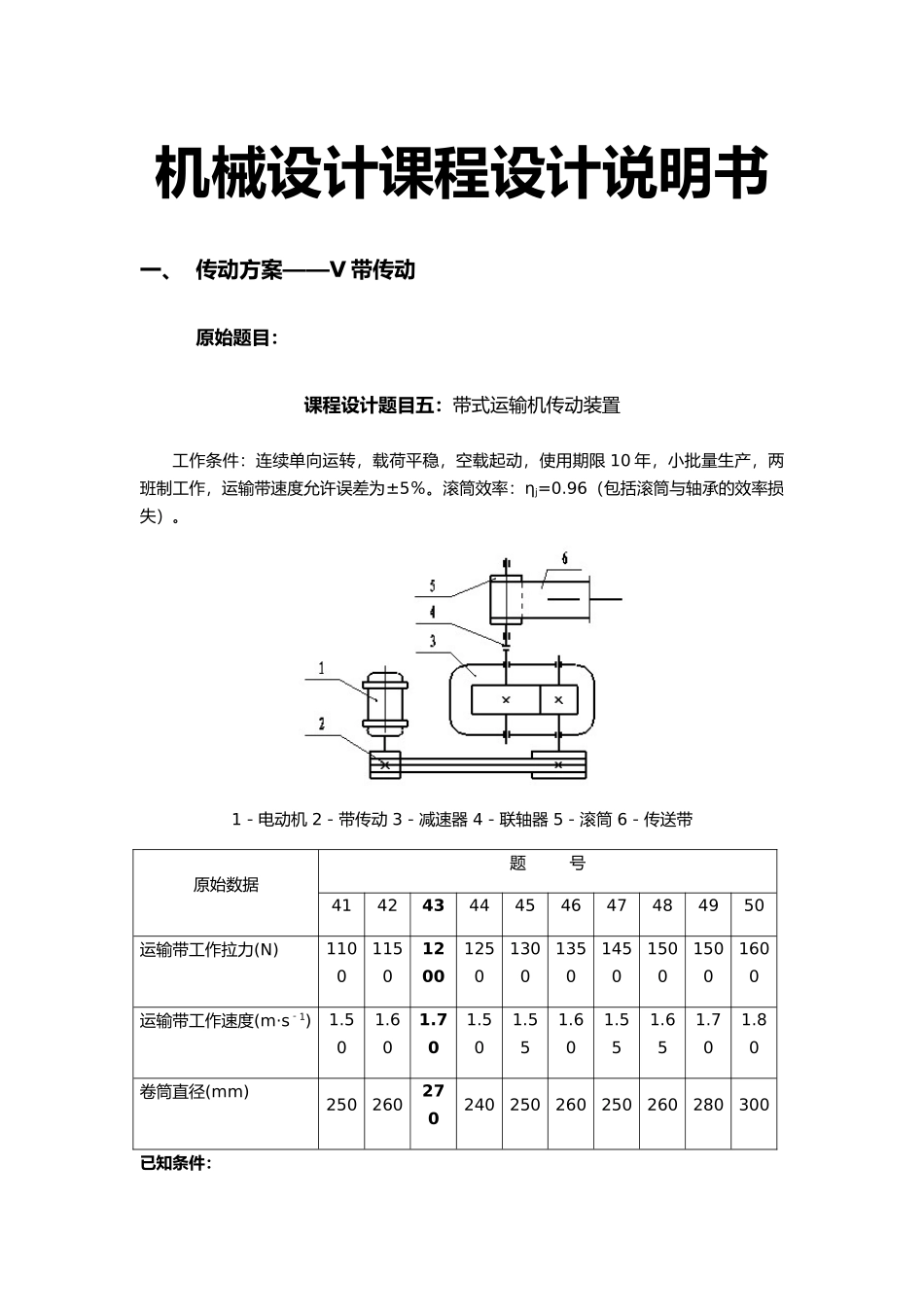

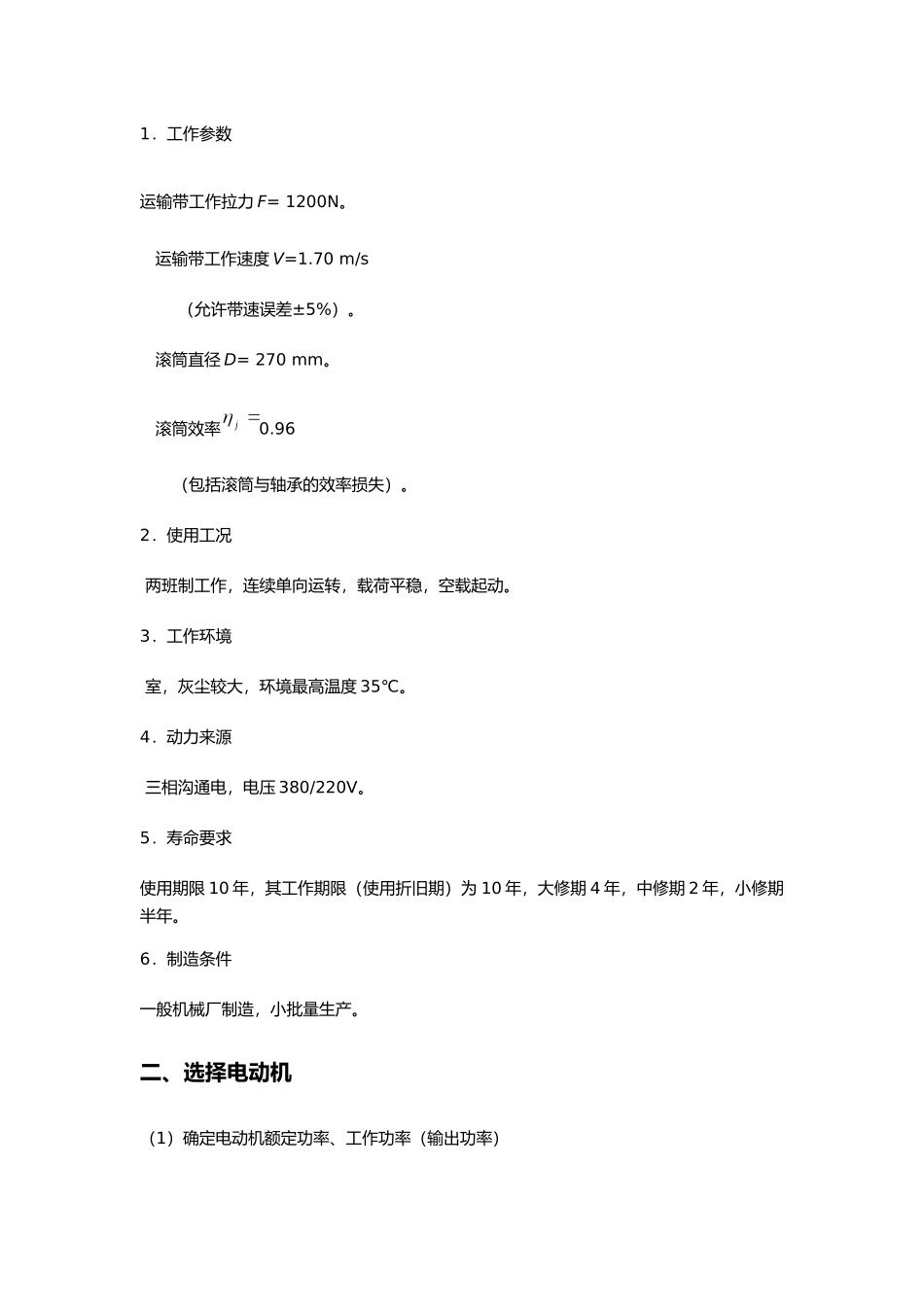

机械设计课程设计说明书Fν机械设计课程设计说明书一、 传动方案——V 带传动原始题目：课程设计题目五：带式运输机传动装置工作条件：连续单向运转，载荷平稳，空载起动，使用期限 10 年，小批量生产，两班制工作，运输带速度允许误差为±5％。滚筒效率：ηj=0.96（包括滚筒与轴承的效率损失）。1－电动机 2－带传动 3－减速器 4－联轴器 5－滚筒 6－传送带原始数据题 号41424344454647484950运输带工作拉力(N)1100115012001250130013501450150015001600运输带工作速度(m·s－1)1.501.601.701.501.551.601.551.651.701.80卷筒直径(mm)250260270240250260250260280300已知条件：1．工作参数运输带工作拉力 F= 1200N。 运输带工作速度 V=1.70 m/s（允许带速误差±5%）。 滚筒直径 D= 270 mm。 滚筒效率0.96（包括滚筒与轴承的效率损失）。2．使用工况 两班制工作，连续单向运转，载荷平稳，空载起动。3．工作环境 室，灰尘较大，环境最高温度 35℃。4．动力来源 三相沟通电，电压 380/220V。5．寿命要求使用期限 10 年，其工作期限（使用折旧期）为 10 年，大修期 4 年，中修期 2 年，小修期半年。6．制造条件一般机械厂制造，小批量生产。二、选择电动机（1）确定电动机额定功率、工作功率（输出功率）动力来源： 三相沟通电，电压 380/220V电动机是标准件，根据要求两班制，灰尘较大，最高温度 35 度，三相沟通电，笼型异步，封闭式结构，电压 380v，Y 型根据，可得电动机额定功率 因为总效率——为闭式齿轮传动效率（0.97);——带传动效率（0.96）——为滚动轴承效率（0.98）；——联轴器效率（0.99）——滚筒效率（0.96）电动机工作功率（输出功率）（2）确定电动机工作转速（输出转速）根据《机械设计课程设计指导书》第七页的表可知：普通 V 带传动的传动比=，圆柱齿轮传动一级减速器传动比=，则总传动比合理围为=，故电动机转速的可选围为根据《机械设计课程设计手册》173 页表 12-1 可知：符合这一围的同步转速有根据额定功率、转速，从表中找出三种适用的电动机型号，因此有三种传动比方案，如下表所示：型号额定 功率/（kw）级数同步转速/（r/min）满载转速/（r/min）参考 比价传动装置传动比质量/kg总传 动比V 带传动比减速器Y100L2-434150014301.8711.88533.9638Y132S-63610009603.098.3122.53.3263Y132M-8387507103.526.2342.03.1279综合考虑电动机和传动装置的尺寸、重量、价格和带...
