一般蒸汽管道的流速

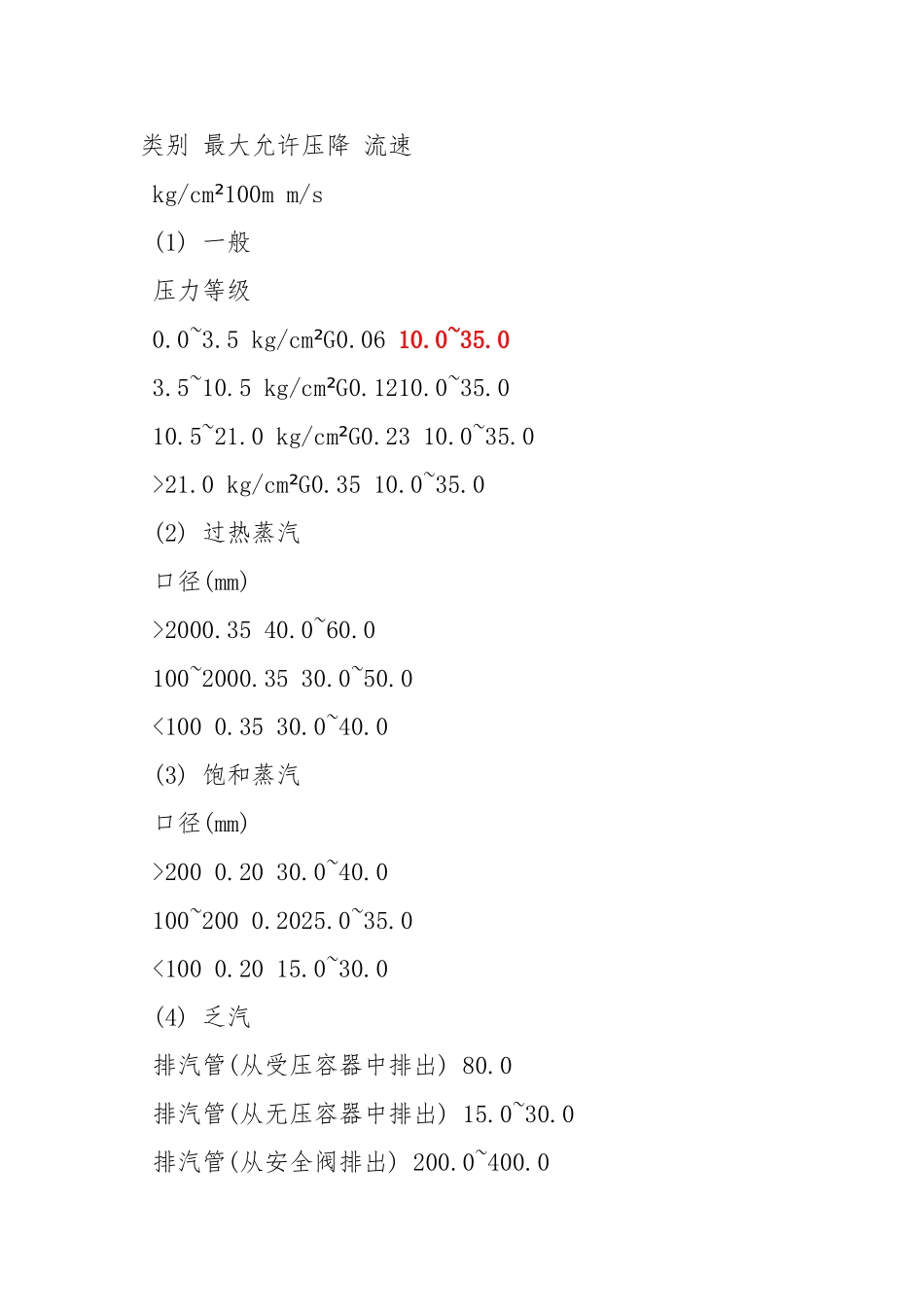

一般蒸汽管道的流速_第1页
1/6

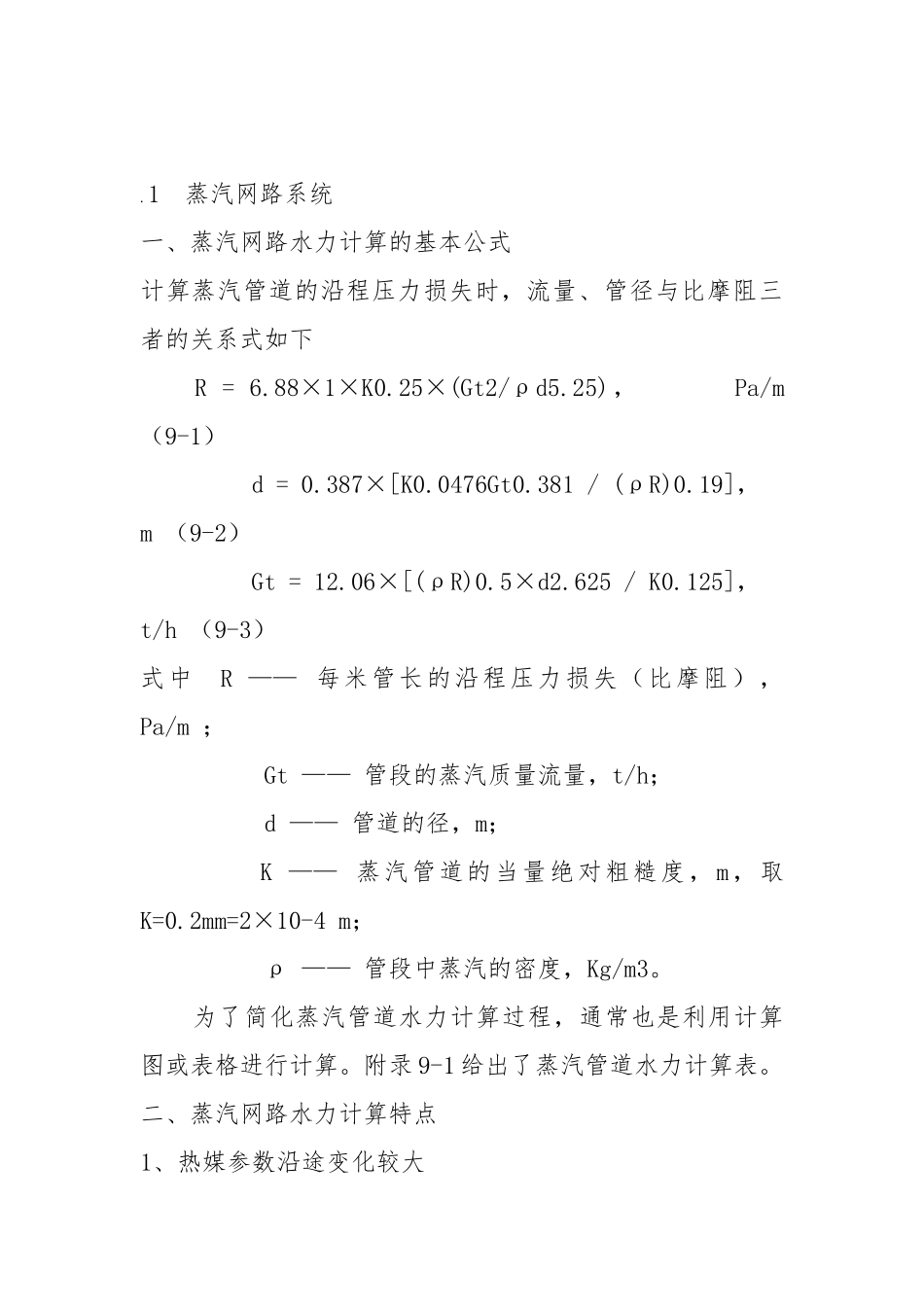

一般蒸汽管道的流速_第2页
2/6

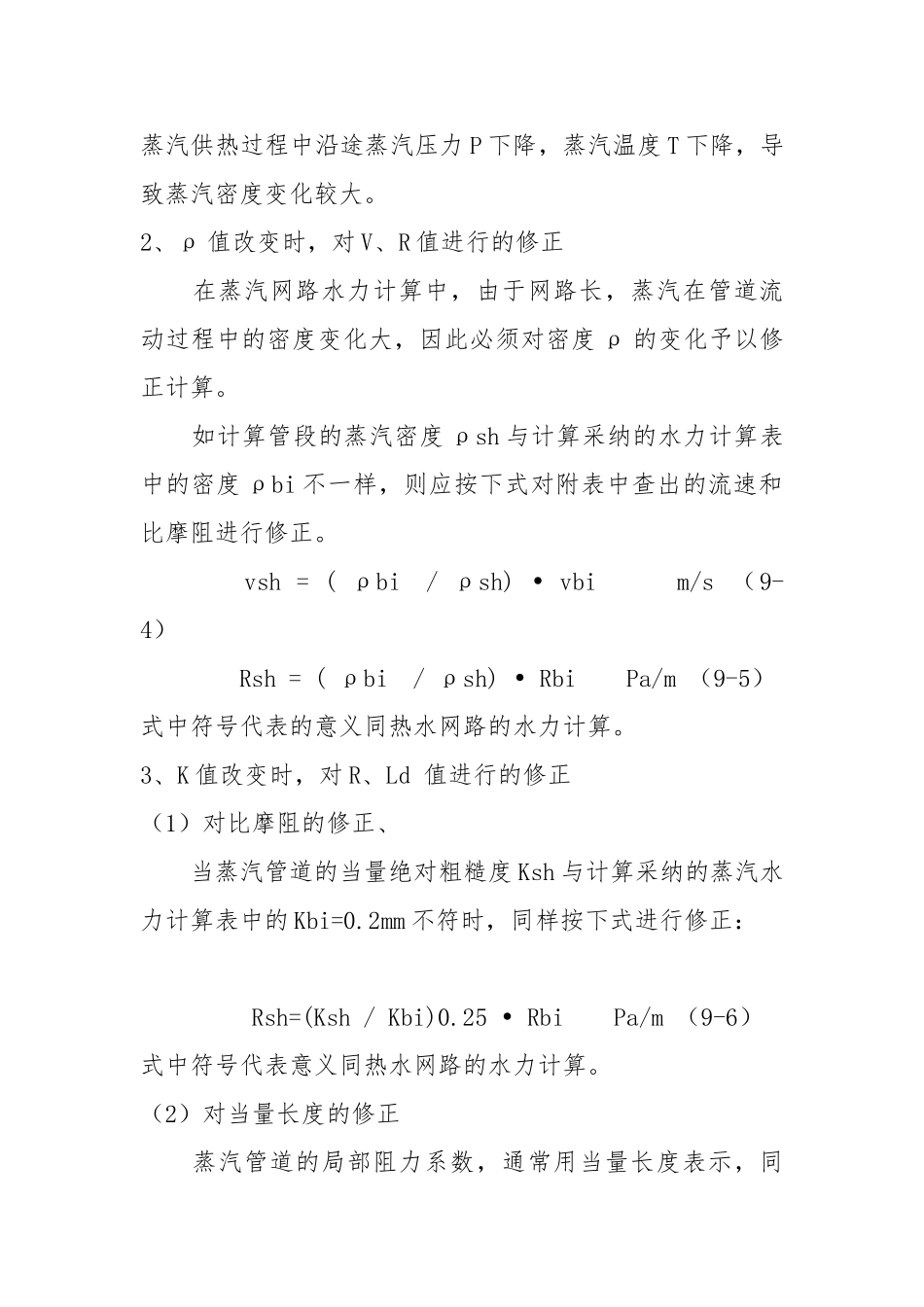

一般蒸汽管道的流速_第3页
3/6
类别 最大允许压降 流速kg/cm²100m m/s(1) 一般 压力等级0.0~3.5 kg/cm²G0.06 10.0~35.03.5~10.5 kg/cm²G0.1210.0~35.010.5~21.0 kg/cm²G0.23 10.0~35.0>21.0 kg/cm²G0.35 10.0~35.0(2) 过热蒸汽口径(mm)>2000.35 40.0~60.0100~2000.35 30.0~50.0<100 0.35 30.0~40.0(3) 饱和蒸汽口径(mm)>200 0.20 30.0~40.0 100~200 0.2025.0~35.0<100 0.20 15.0~30.0(4) 乏汽排汽管(从受压容器中排出) 80.0排汽管(从无压容器中排出) 15.0~30.0排汽管(从安全阀排出) 200.0~400.0.1 蒸汽网路系统一、蒸汽网路水力计算的基本公式 计算蒸汽管道的沿程压力损失时,流量、管径与比摩阻三者的关系式如下 R = 6.88×1×K0.25×(Gt2/ρd5.25), Pa/m (9-1) d = 0.387×[K0.0476Gt0.381 / (ρR)0.19], m (9-2) Gt = 12.06×[(ρR)0.5×d2.625 / K0.125], t/h (9-3)式中 R —— 每米管长的沿程压力损失(比摩阻), Pa/m ; Gt —— 管段的蒸汽质量流量,t/h; d —— 管道的径,m; K —— 蒸汽管道的当量绝对粗糙度,m,取K=0.2mm=2×10-4 m; ρ —— 管段中蒸汽的密度,Kg/m3。 为了简化蒸汽管道水力计算过程,通常也是利用计算图或表格进行计算。附录 9-1 给出了蒸汽管道水力计算表。二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力 P 下降,蒸汽温度 T 下降,导致蒸汽密度变化较大。2、ρ 值改变时,对 V、R 值进行的修正 在蒸汽网路水力计算中,由于网路长,蒸汽在管道流动过程中的密度变化大,因此必须对密度 ρ 的变化予以修正计算。 如计算管段的蒸汽密度 ρsh 与计算采纳的水力计算表中的密度 ρbi 不一样,则应按下式对附表中查出的流速和比摩阻进行修正。 vsh = ( ρbi / ρsh) vbi• m/s (9-4) Rsh = ( ρbi / ρsh) Rbi• Pa/m (9-5)式中符号代表的意义同热水网路的水力计算。3、K 值改变时,对 R、Ld 值进行的修正(1)对比摩阻的修正、 当蒸汽管道的当量绝对粗糙度 Ksh 与计算采纳的蒸汽水力计算表中的 Kbi=0.2mm 不符时,同样按下式进行修正: Rsh=(Ksh / Kbi)0.25 Rbi• Pa/m (9-6)式中符号代表意义同热水网路的水力计算。(2)对当量长度的修正 蒸汽管道的局部阻力系数,通常用当量长度表示,同样按下式进行计算。即 Ld = Σξ d/λ= 9.1 (d1.25/K0.25) Σξ •••...
