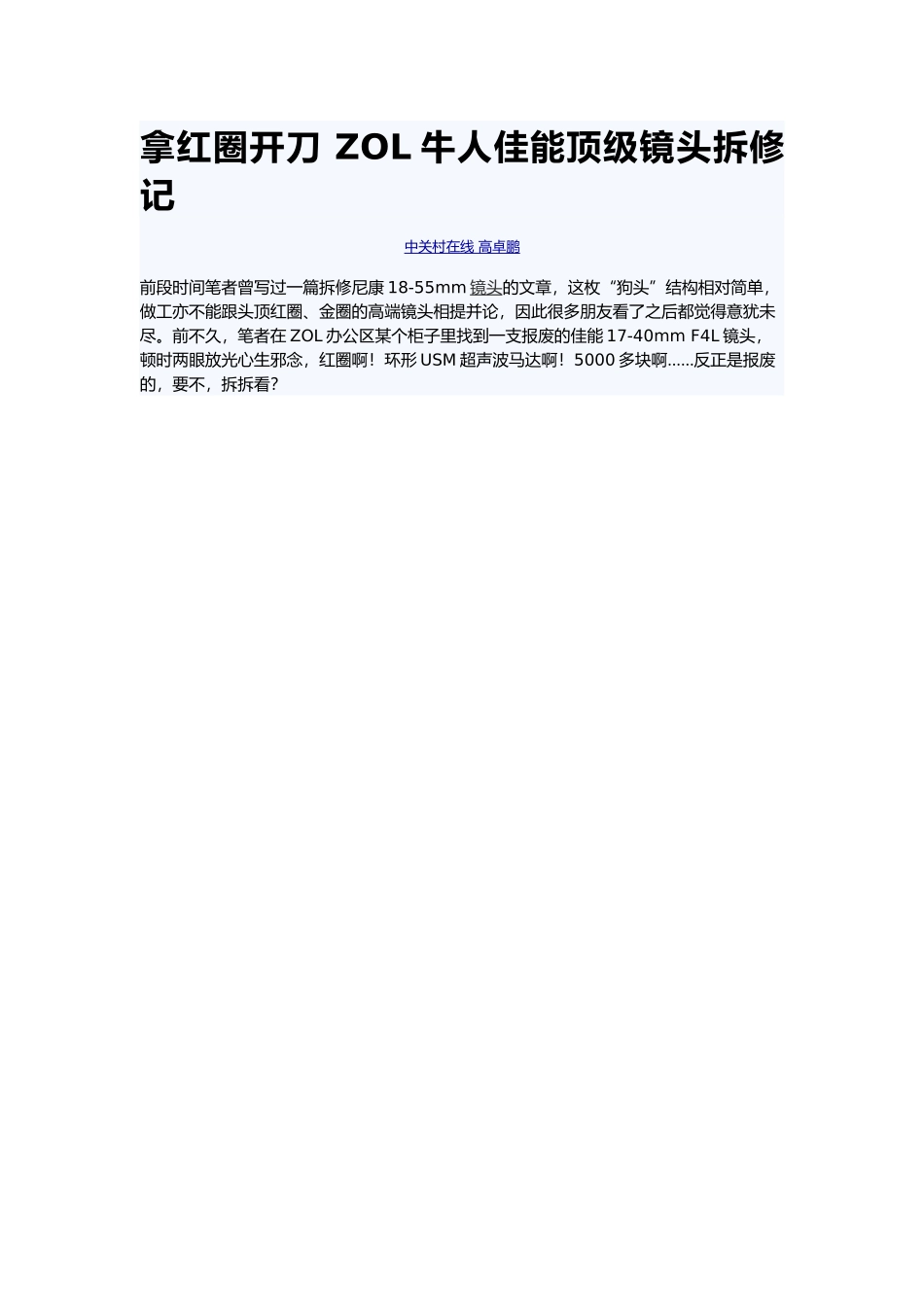

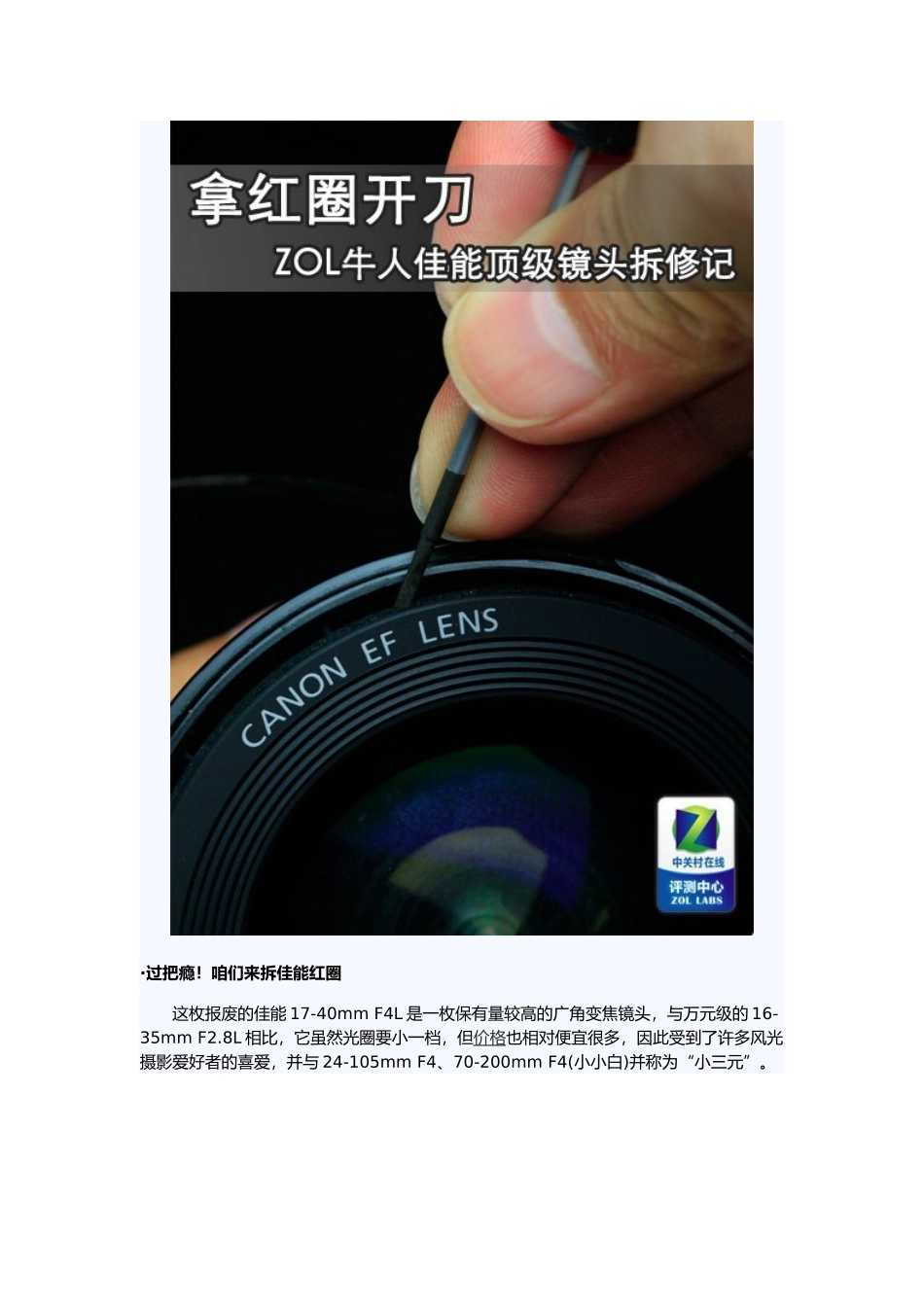

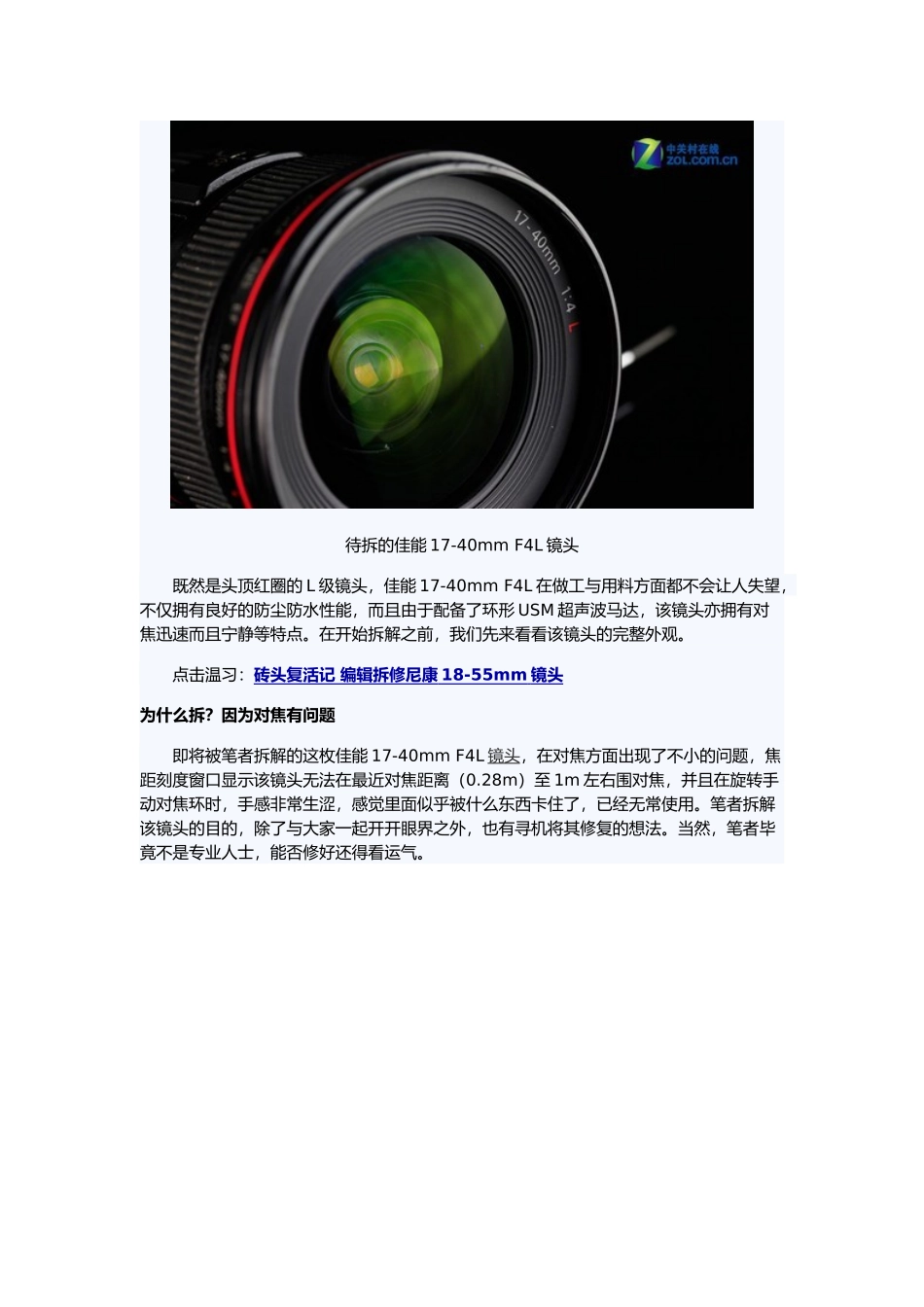

拿红圈开刀 ZOL 牛人佳能顶级镜头拆修记中关村在线 高卓鹏前段时间笔者曾写过一篇拆修尼康 18-55mm 镜头的文章，这枚“狗头”结构相对简单，做工亦不能跟头顶红圈、金圈的高端镜头相提并论，因此很多朋友看了之后都觉得意犹未尽。前不久，笔者在 ZOL 办公区某个柜子里找到一支报废的佳能 17-40mm F4L 镜头，顿时两眼放光心生邪念，红圈啊！环形 USM 超声波马达啊！5000 多块啊……反正是报废的，要不，拆拆看？·过把瘾！咱们来拆佳能红圈 这枚报废的佳能 17-40mm F4L 是一枚保有量较高的广角变焦镜头，与万元级的 16-35mm F2.8L 相比，它虽然光圈要小一档，但价格也相对便宜很多，因此受到了许多风光摄影爱好者的喜爱，并与 24-105mm F4、70-200mm F4(小小白)并称为“小三元”。待拆的佳能 17-40mm F4L 镜头 既然是头顶红圈的 L 级镜头，佳能 17-40mm F4L 在做工与用料方面都不会让人失望，不仅拥有良好的防尘防水性能，而且由于配备了环形 USM 超声波马达，该镜头亦拥有对焦迅速而且宁静等特点。在开始拆解之前，我们先来看看该镜头的完整外观。 点击温习：砖头复活记 编辑拆修尼康 18-55mm 镜头 为什么拆？因为对焦有问题 即将被笔者拆解的这枚佳能 17-40mm F4L 镜头，在对焦方面出现了不小的问题，焦距刻度窗口显示该镜头无法在最近对焦距离（0.28m）至 1m 左右围对焦，并且在旋转手动对焦环时，手感非常生涩，感觉里面似乎被什么东西卡住了，已经无常使用。笔者拆解该镜头的目的，除了与大家一起开开眼界之外，也有寻机将其修复的想法。当然，笔者毕竟不是专业人士，能否修好还得看运气。对焦有问题的佳能 17-40mm F4L 镜头从外观看并没有明显的损伤，表面覆盖着油润的“包浆”镜头细节特写，红色 LOGO 代表环形 USM 超声波马达高贵的红圈，不仅用着爽，拆起来应该也会很过瘾美丽的镀膜，使用 77mm 滤镜富有“包浆”质感的手动/自动对焦模式拨杆镜头焦距刻度窗口，显示此镜头已丧失近距拍摄能力变焦环特写金属屁股，比塑料屁股耐用多了镜头后桶有细密的黑色植绒，能有效吸光防反射金属卡口外侧有一圈密封橡胶垫（缺了个小口），可有效防尘防水滴 从外观就能看出，这枚佳能 17-40mm F4L 镜头可谓饱经沧桑，尽管镜身表面已被磨得光滑油润，但整体结构依旧非常牢靠，没有任何松散的感觉。笔者认真观察发现，该镜头除了后端密封橡胶垫上有一个小缺口之外，其他地方几乎完好无损，在认...
