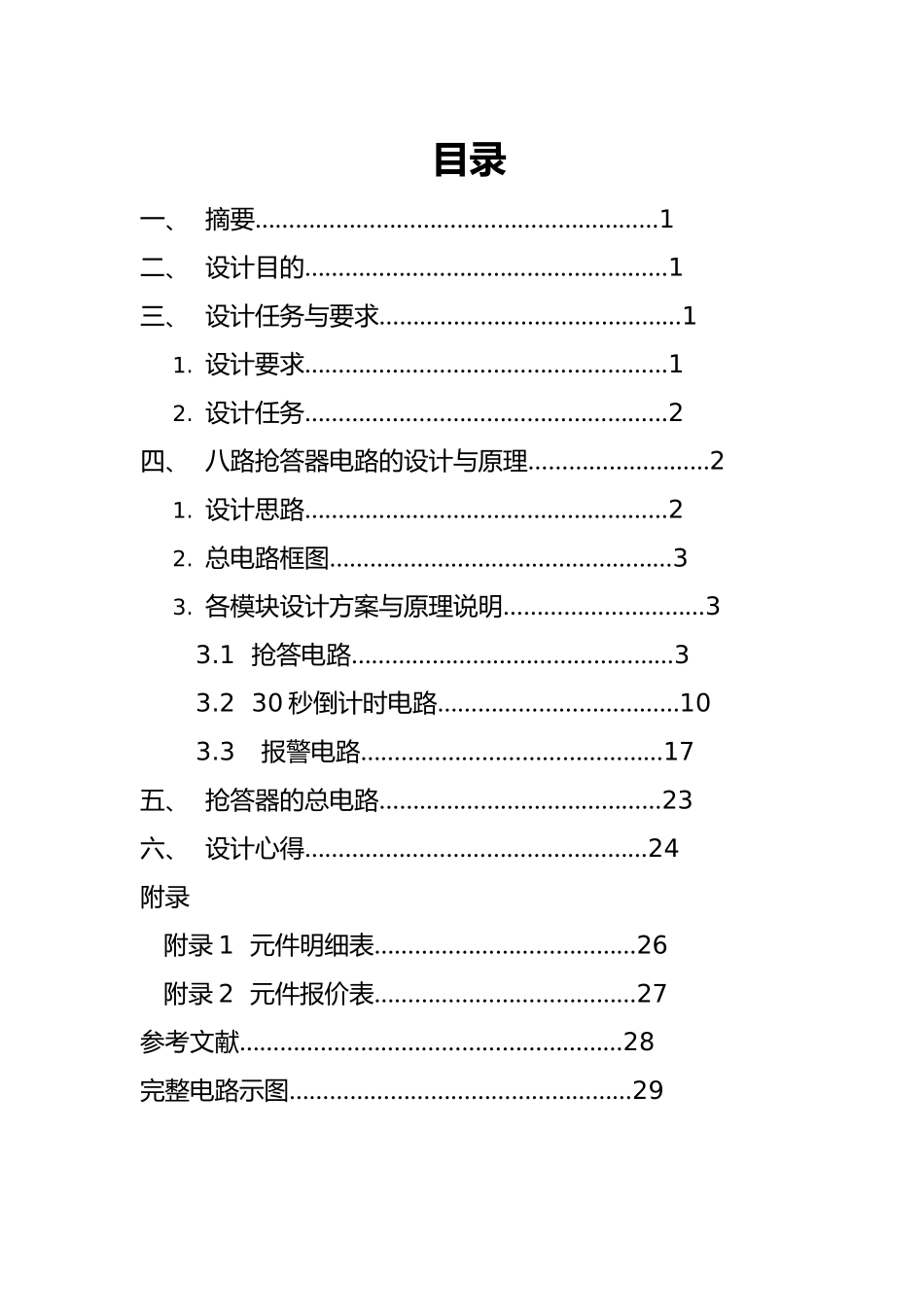

目录一、 摘要……………………………………………………1二、 设计目的………………………………………………1三、 设计任务与要求………………………………………11. 设计要求………………………………………………12. 设计任务………………………………………………2四、 八路抢答器电路的设计与原理………………………21. 设计思路………………………………………………22. 总电路框图……………………………………………33. 各模块设计方案与原理说明…………………………33.1 抢答电路…………………………………………33.2 30 秒倒计时电路………………………………103.3报警电路………………………………………17五、 抢答器的总电路……………………………………23六、 设计心得……………………………………………24附录 附录 1 元件明细表…………………………………26 附录 2 元件报价表…………………………………27参考文献…………………………………………………28完整电路示图……………………………………………298 路抢答器一、摘要进入 21 世纪越来越来多的电子产品出现在人们的日常生活中。例如企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。抢答器作为一种工具，已经广泛应用于各种智力和知识竞赛场合。本设计以八路智力竞赛抢答器为基本概念，从实际应用出发,利用电子设计自动化( EDA)技术,用数字、模拟电子器件设计具有扩充功能的抢答器。该抢答器的设计利用Multisim10 完成了原理图设计和电路仿真，具有数字显示、倒计时显示、编码译码功能，应用效果良好。二、设计目的本电子设计，主要为了实现以下目的：1. 增强对数字电子技术的了解与掌握；2. 学习相关软件的使用方法；3. 熟悉优先编码器、触发器、计数器、译码电路等的应用方法；4. 熟悉时序电路的设计方法；5. 具备简单电路的设计能力。三、设计的任务与要求1. 设计一抢答器，设计要求如下：1)设计一个智力竞赛抢答器，可同时供 8 名选手或 8 个代表队参赛，他们的选号分别是 0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号对应分别是 S0、S1、S2、S3、S4、S5、S6、S7。2)给节目主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答器的开始。3)抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在 LED 数码管上显示出选手的编号，...
