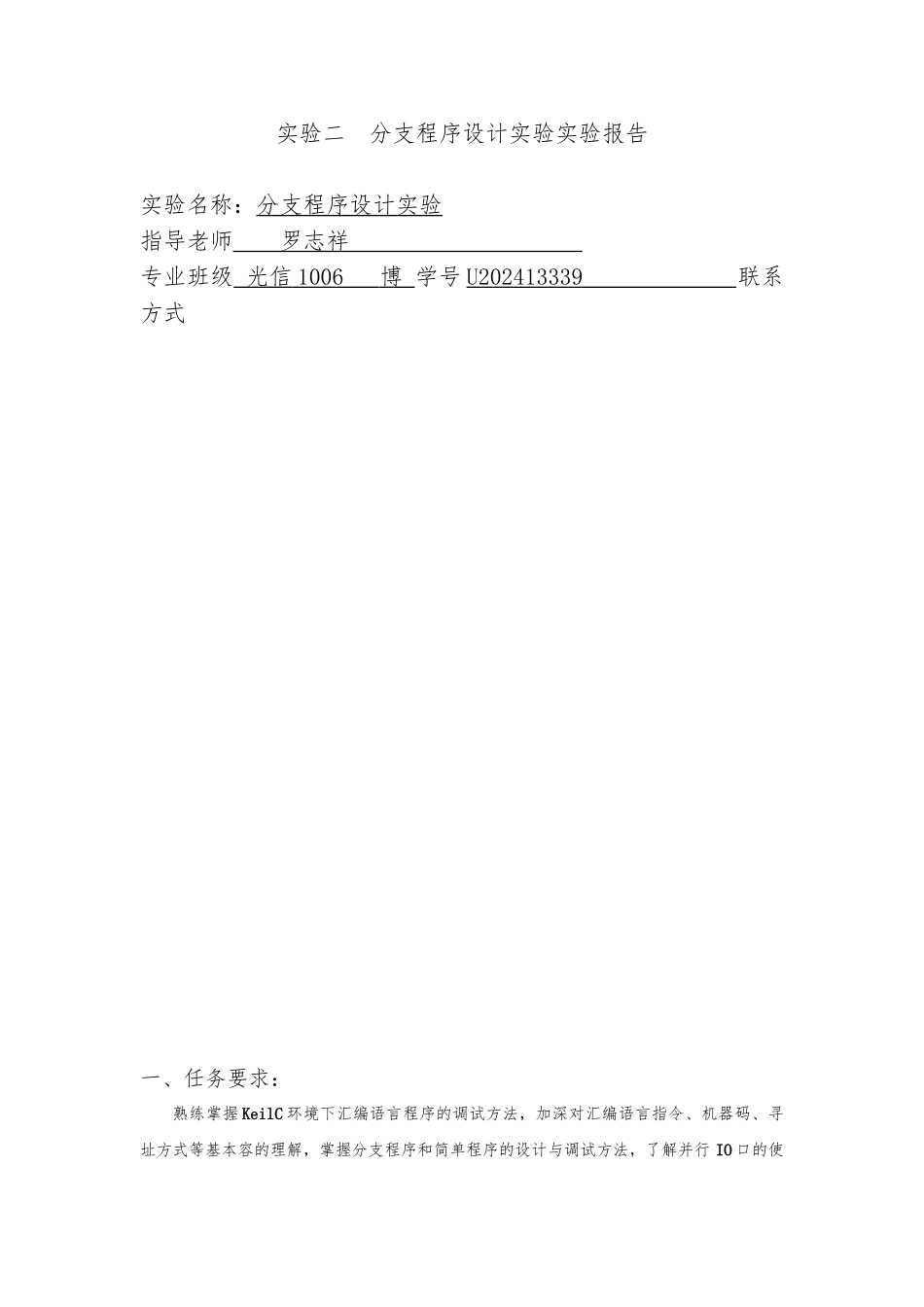

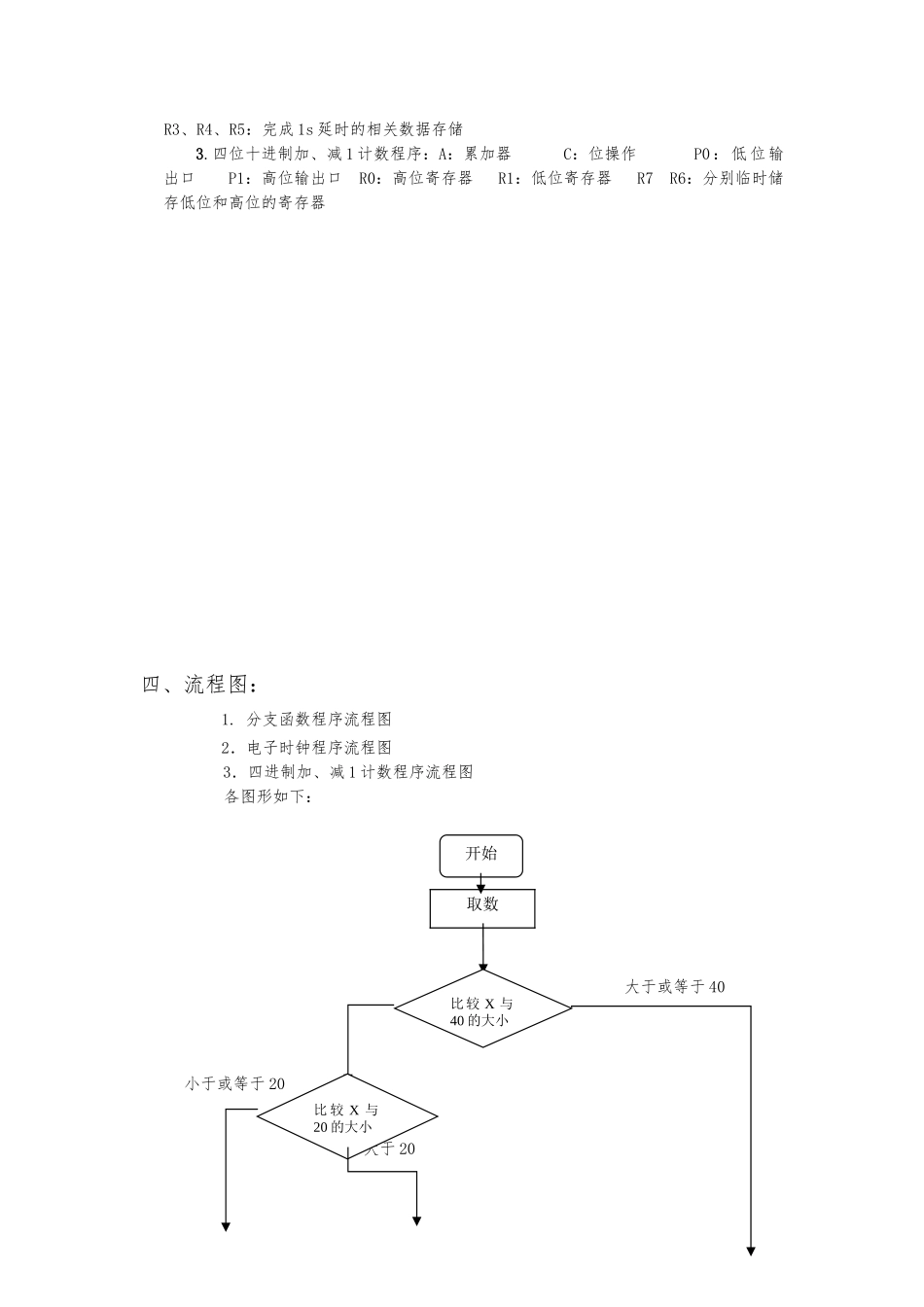

实验二 分支程序设计实验实验报告实验名称：分支程序设计实验指导老师 罗志祥 专业班级 光信 1006 博 学号 U202413339 联系方式一、任务要求：熟练掌握 KeilC 环境下汇编语言程序的调试方法，加深对汇编语言指令、机器码、寻址方式等基本容的理解，掌握分支程序和简单程序的设计与调试方法，了解并行 IO 口的使用。1. 设有 8bits 符号数 X 存于外部 RAM 单元，按以下方式计算后的结果 Y 也存于外部RAM 单元，请按要求编写程序。2. 利用 51 系列单片机设计一个 24 小时制电子时钟，电子时钟的时、分、秒数值分别通过 P0、P1、P2 端口输出（以压缩 BCD 码的形式）。P3.0 为低电平常开始计时，为高电平常停止计时。提高部分（选做）：a. 实现 4 位十进制加、减 1 计数，千位、百位由 P1 口输出；十位、个位由 P2 口输出。利用 P3.7 状态选择加、减计数方式。b. 利用 P3 口低四位状态控制开始和停止计数，控制方式自定。二、设计思路：1.分支函数程序设计：首先将 X 赋给累加器 A，与 40 比较大小，将大于或等于 40 的执行乘方操作；小于 40 的再与 20 做比较，大于 20 的执行取除法操作，小于或等于 20 的执行取反操作。最后将计算结果 Y 存于片外的 RAM 上。2.电子时钟程序设计思路：首先用循环程序的嵌套实现一个 1s 的延时，同时让记秒的端口 P2 同步加一，到 60 后清零；再让此循环执行 60 次实现 1min 的延时，同时让 P1 同步加一，到 60 后清零；再让分钟的循环执行 24 次，实现 1hour 的延时，同时让 P0 同步加一。至此循环，即可实现 24 小时的时钟功能。（注：本计算机的晶振频率为 12MHz）3.4 位十进制加、减 1 计数程序思路：低位的个位和十位赋给一个寄存器，而将高位即百位千位赋给另外一个寄存器，通过循环程序使低位数循环 100 次即向高位进位或借位，高位循环 100 次后即回归初始状态，同时设计两个子函数分别执行加一、减一操作。其中 ，用 P3 的第 7 位的状态实现对计数与否的控制。三、资源分配：1.分支函数程序：A：累加器C：位操作B：做乘方的寄存器DPTR ： 片 外寻址指针2000H、2001H、2024H：片外存储空间2.电子时钟程序：A：累加器C：位操作P0、P1、P2：分别电子时钟的时、分、秒输出R0、R1、R2：分别时分秒计数用存储器R3、R4、R5：完成 1s 延时的相关数据存储3.四位十进制加、减 1 计数程序：A：累加器C：位...
