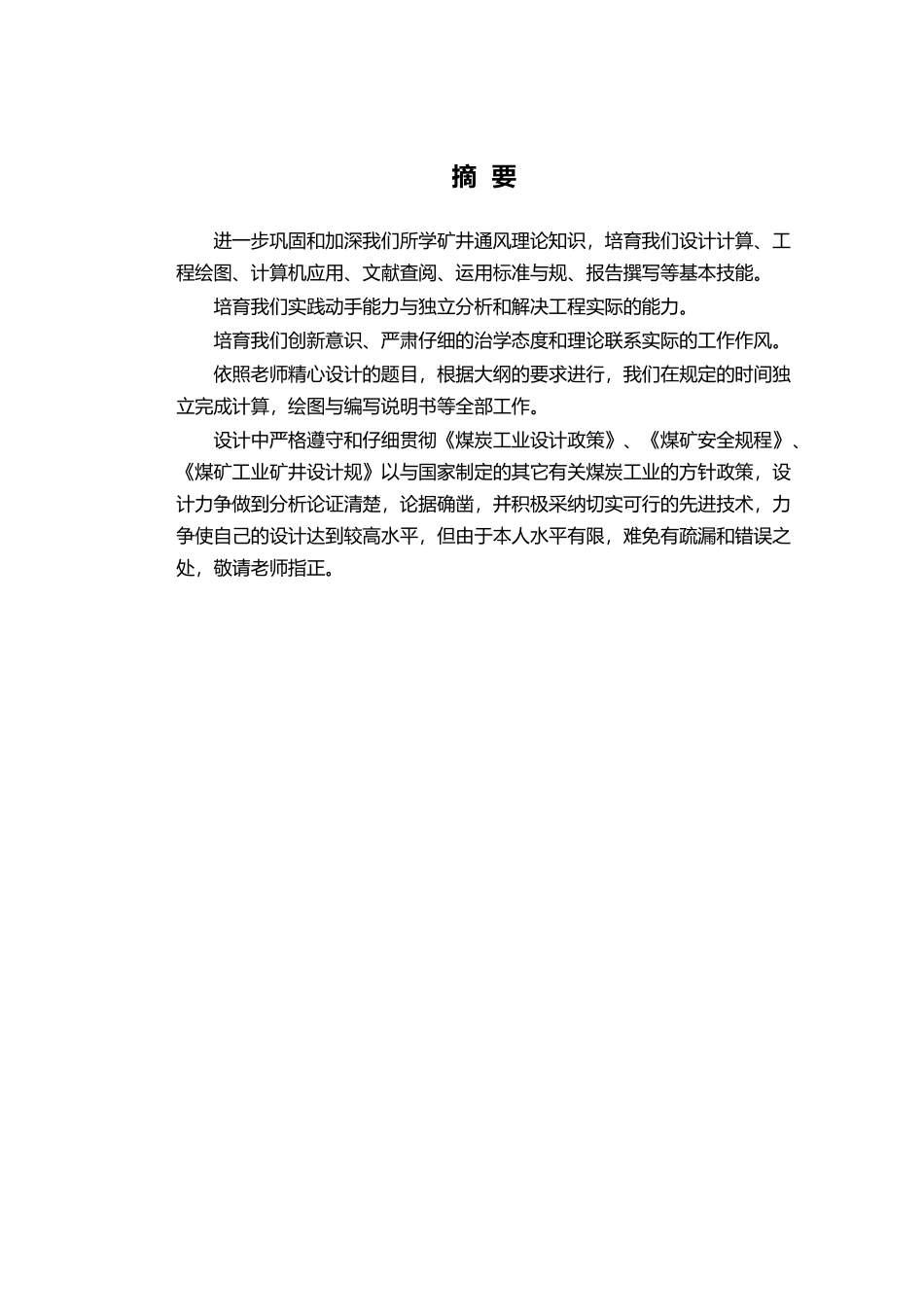

摘 要进一步巩固和加深我们所学矿井通风理论知识，培育我们设计计算、工程绘图、计算机应用、文献查阅、运用标准与规、报告撰写等基本技能。培育我们实践动手能力与独立分析和解决工程实际的能力。培育我们创新意识、严肃仔细的治学态度和理论联系实际的工作作风。依照老师精心设计的题目，根据大纲的要求进行，我们在规定的时间独立完成计算，绘图与编写说明书等全部工作。设计中严格遵守和仔细贯彻《煤炭工业设计政策》、《煤矿安全规程》、《煤矿工业矿井设计规》以与国家制定的其它有关煤炭工业的方针政策，设计力争做到分析论证清楚，论据确凿，并积极采纳切实可行的先进技术，力争使自己的设计达到较高水平，但由于本人水平有限，难免有疏漏和错误之处，敬请老师指正。目 录摘 要 I1 矿井基本概述 12 拟定矿井通风系统 32.1 采区工作面通风系统 32.2 备用工作面通风系统 32.3 火药库通风系统 32.4 掘进工作面通风系统 32.5 矿井通风系统示意图 4图 2-1 矿井通风系统示意图 43 矿井总风量计算与分配 53.1 矿井需风量计算原则 53.2 矿井需风量的计算方法 53.2.1 按进下同时工作的最多人数计算 53.2.2 按采煤、掘进、硐室等处实际需风量计算 53.2.3 硐室需风量 93.2.4 其它巷道需风量计算 103.3 矿井总风量计算；103.4 矿进总风量的分配 103.4.1 分配原则 103.4.2 分配的方法 104 矿井通风总阻力计算 114.1 矿井通风总阻力的计算原则 114.2 矿井通风总阻力的计算方法 114.2.1 矿井通风总阻力计算 114.3 矿井等积孔计算 144.4 绘制矿井通风网络图 155 选择矿井通风设备 175.1 选择矿井通风设备的基本要求 175.2 主要通风机的选择 175.2.1 计算通风机的风量 175.2.2 计算通风机的风压 H 通全 175.2.3 选择通风机 185.3 选择电动机 195.3.1 计算通风机输入功率。195.3.2 选择电动机 195.4 主要通风机电动机选择或校验 206 通风耗电费用概算 21致 23参考文献 241 矿井基本概述（1）煤层地质概况 单一煤层，倾角 20°，煤层厚 4m，相对瓦斯涌出量为 12m3/t,煤尘有爆炸危险。（2）井田围 设计第一水平深度 200m，走向长度 7200m，双翼开采，每翼长3600m。（3）矿井生产任务 设计年产量为 0.8Mt，矿井第一水平服务年限为 25a。 （4）矿井开拓与开采 用竖井主要石门开拓，在底板开围岩平巷，其开拓系统如图 1-1 所示。拟采纳两翼对角式通风，在 7、8 ...
