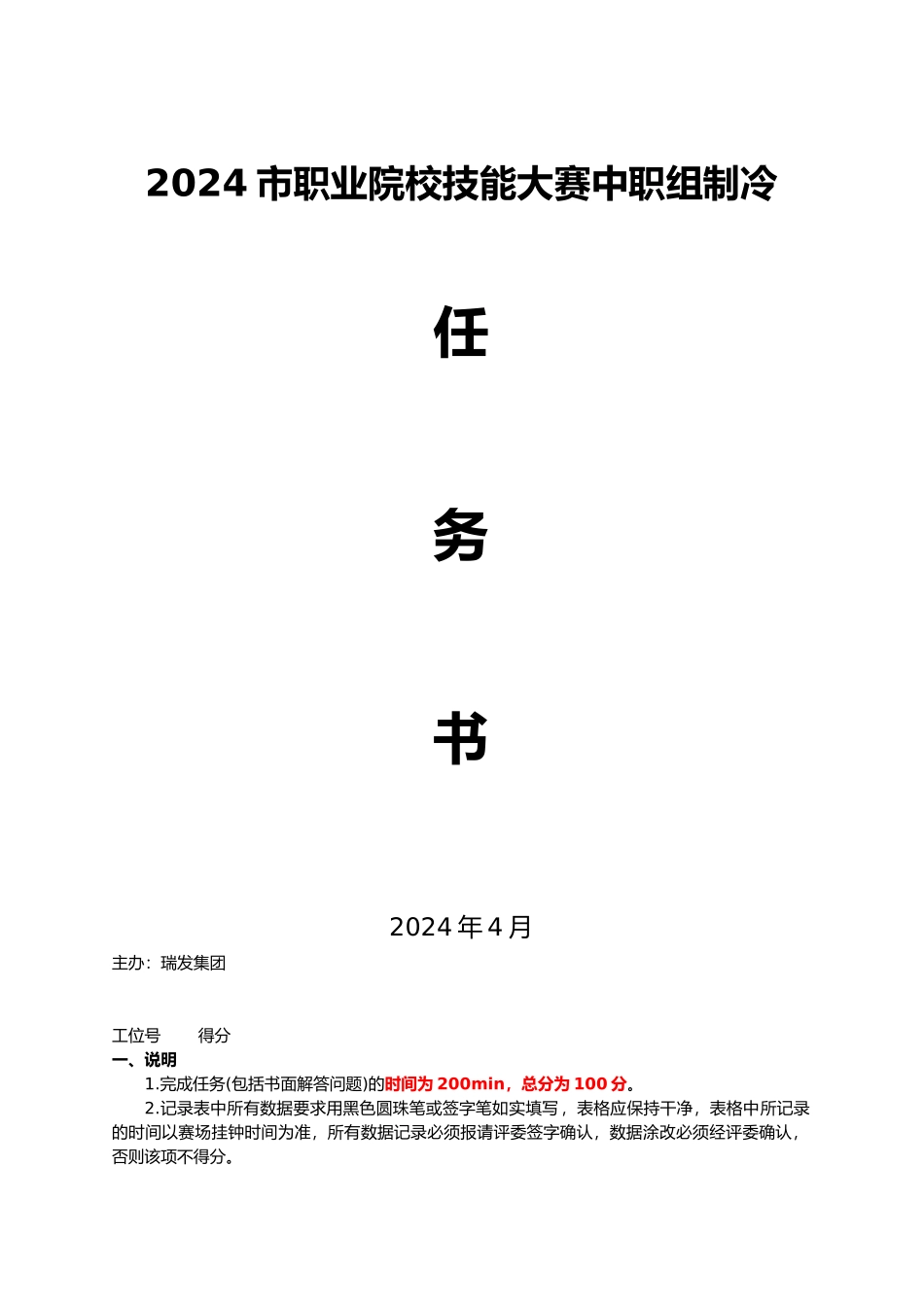

2024 市职业院校技能大赛中职组制冷任务书2024 年 4 月主办：瑞发集团工位号 得分一、说明1.完成任务(包括书面解答问题)的时间为 200min，总分为 100 分。2.记录表中所有数据要求用黑色圆珠笔或签字笔如实填写，表格应保持干净，表格中所记录的时间以赛场挂钟时间为准，所有数据记录必须报请评委签字确认，数据涂改必须经评委确认，否则该项不得分。3. 在操作过程中，下列四点要求为职业素养、操作规和安全意识的考核容，并有 10 分的配分：（1）所有操作均应符合安全操作规。（2）操作台、工作台表面干净，工具摆放、导线线头等处理符合职业岗位要求。（3）遵守赛场纪律，尊重赛场工作人员。（4）爱惜赛场设备、器材，不允许随手扔工具，在操作中不得发出异常噪声，以免影响其他选手操作。4. 有下列情况，将从竞赛成绩中扣分：（1）在完成工作任务过程中，因操作不当导致大量制冷剂泄漏扣 10 分。（2）在完成工作任务过程中，因操作不当导致触电扣 10 分。（（3）扰乱赛场秩序，干扰评委的正常工作扣 10 分，情节严重者，经执委会批准，由首席评委宣布，取消参赛资格。二、任务与其要求任务 1、完成下列任务并绘制冰箱空调制冷流程图（1） 选取 6 铜管，以 70mm 为长度，割取两端，做倒角。（2） 选取取 8 铜管，将一段做喇叭口一段杯型口。（3） 绘制冰箱制冷系统流程图，并表明部件名称。（4） 绘制空调制热系统流程图。并表明部件名称。任务二 制冷系统的组装与调试表一 喇叭口抽检情况记录表项 目圆正光滑不偏心不卷边不开裂无毛刺大小合适完成情况综合评价评委签字备注：完成情况填写“√”或“×”；综合评价填写“合格”或“不合格”。2. 根据工艺要求，选手对组装的空调制冷系统，进行吹污和保压检漏。任务要求：（1）利用氮气对冰箱自制管件和组装的系统进行吹污，吹污压力为 0.3～0.4MPa。吹污开始时，选手应举手示意，在评委的监督下进行吹污操作，并在表二中记录双表修理阀高压侧压力表的实际参数，并报请评委签字确认，否则该项不得分。（2）利用赛场提供的氮气对组装的空调制冷系统进行试压检漏，试压压力值为 1.2Mpa 自检不漏后，断开氮气管与制冷系统的连接，报请评委验证压力值，在表二中记录装置上系统低压表的实际参数，由评委签字确认。空调保压 15min 后，冰箱保压 20min 后再次报请评委验证压力值，并在表二中记录装置上空调系统低压表的实际参数，由评委签字确认。（3）假如发现...
