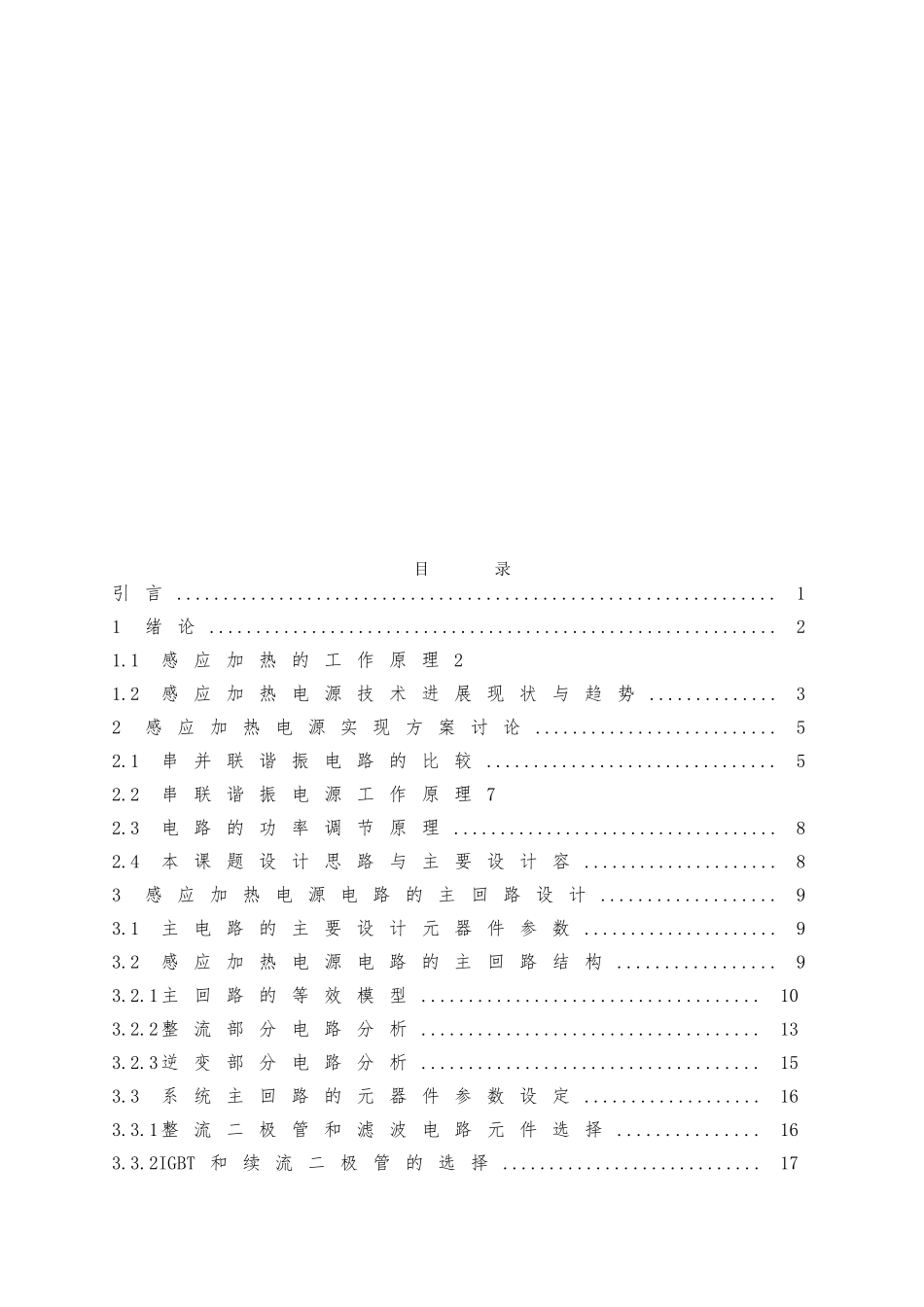

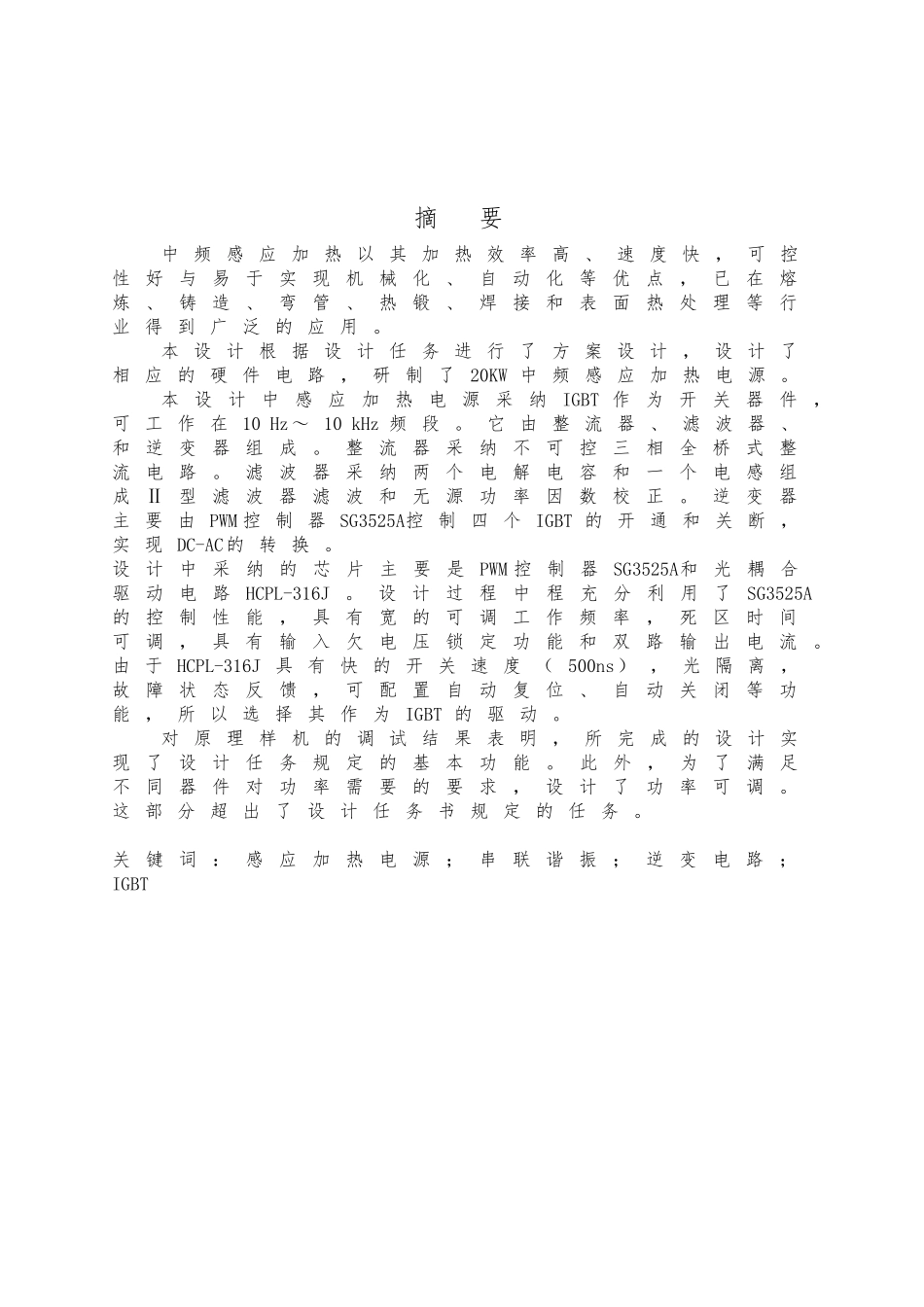

毕 业 设 计 论 文课 题 ： 功 率 可 调 中 频 感 应 加 热 电 源 控 制 系 统 的 设 计 院 （ 系 ） ：专 业 ：学 生 ：学 号 ：摘 要中 频 感 应 加 热 以 其 加 热 效 率 高 、 速 度 快 ， 可 控性 好 与 易 于 实 现 机 械 化 、 自 动 化 等 优 点 ， 已 在 熔炼 、 铸 造 、 弯 管 、 热 锻 、 焊 接 和 表 面 热 处 理 等 行业 得 到 广 泛 的 应 用 。本 设 计 根 据 设 计 任 务 进 行 了 方 案 设 计 ， 设 计 了相 应 的 硬 件 电 路 ， 研 制 了 20KW 中 频 感 应 加 热 电 源 。本 设 计 中 感 应 加 热 电 源 采 纳IGBT 作 为 开 关 器 件 ，可 工 作 在 10 Hz～ 10 kHz 频 段 。 它 由 整 流 器 、 滤 波 器 、和 逆 变 器 组 成 。 整 流 器 采 纳 不 可 控 三 相 全 桥 式 整流 电 路 。 滤 波 器 采 纳 两 个 电 解 电 容 和 一 个 电 感 组成 Ⅱ 型 滤 波 器 滤 波 和 无 源 功 率 因 数 校 正 。 逆 变 器主 要 由 PWM 控 制 器 SG3525A控 制 四 个 IGBT 的 开 通 和 关 断 ，实 现 DC-AC的 转 换 。设 计 中 采 纳 的 芯 片 主 要 是PWM 控 制 器 SG3525A和 光 耦 合驱 动 电 路HCPL-316J。 设 计 过 程 中程 充 分 利 用 了SG3525A的 控 制 性 能 ， 具 有 宽 的 可 调 工 作 频 率 ， 死 区 时 间可 调 ， 具 有 输 入 欠 电 压 锁 定 功 能 和 双 路 输 出 电 流。由 于 HCPL-316J 具 有 快 的 开 关 速 度 （ 500ns） ， 光 隔 离 ，故 障 状 态 反 馈 ， 可 配 置 自 动 复 位 、 自 动 关 闭 等 功能 ， 所 以 选 择 其 作 为 IGBT 的 驱 动 。对 原 理 样 机 的 调 试 结 果 表 明 ， 所 完 成 的 设 计 实现 了 设 计 任 务 规 定 的 基 本 功 能 。此 外 ， 为 了 满 足不 同 器 件 对 功 率 需 要 的 要 求 ， 设 计 了 功 率 可 调 。这 部 分 超 出 了 设 计 任 务 书 规 定 的 任 务 。关 键 词 ： 感 应 加 ...
