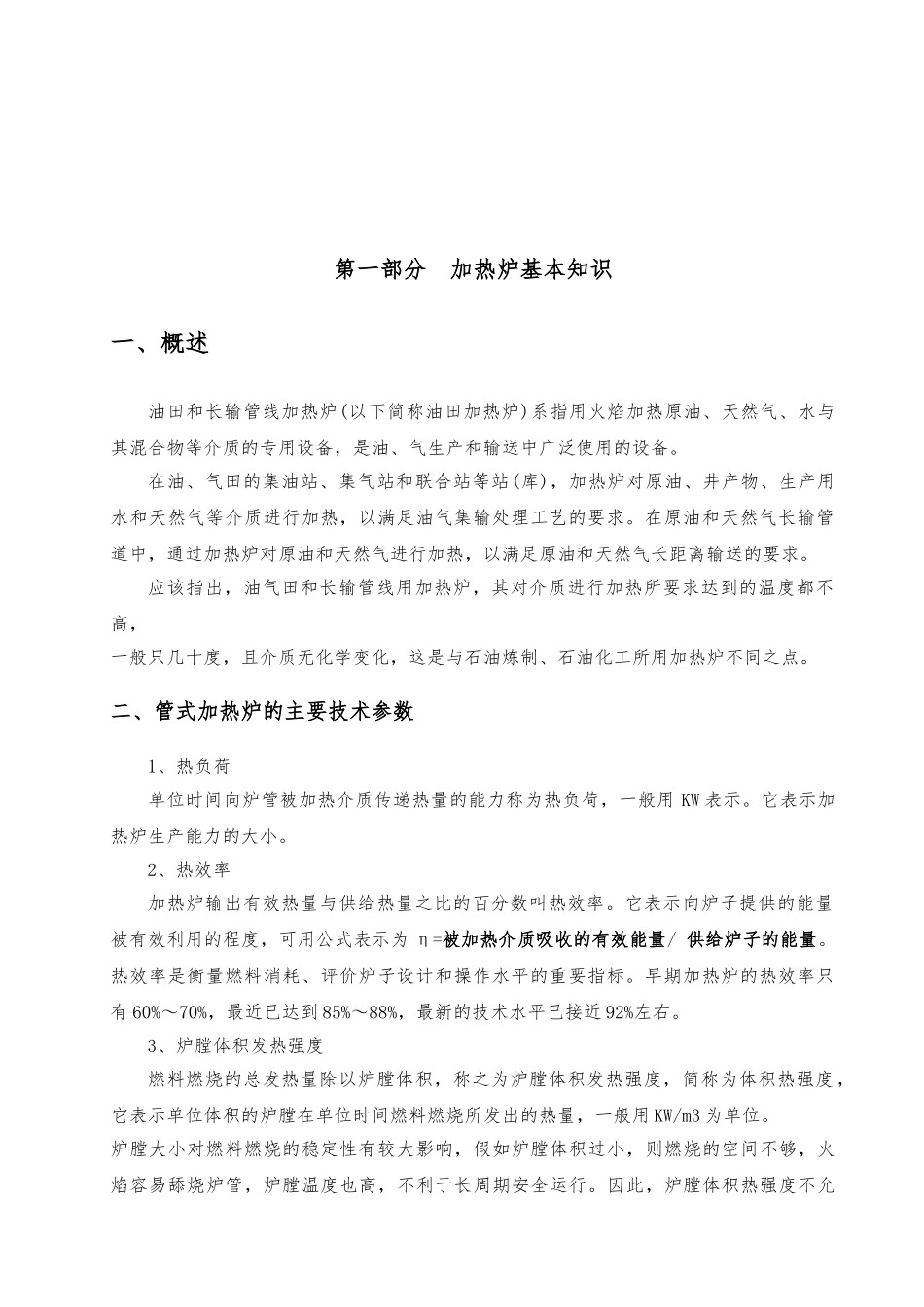

加 热 炉 与 换 热 器培训讲义2024 年 4 月目 录第一部分加热炉基本知识 2一、概述 2二、管式加热炉的主要技术参数 3三、油田用加热炉的炉型与表示方法 4四、管式加热炉设计的基础数据 5五、加热炉热效率测试方法 6六、提高加热炉热效率的措施 6七、加热炉的吹灰控制 9第二部分管式直接加热炉简介 10一、管式直接加热炉的原理、性能特点、遵守的标准规与应用 10二、管式直接加热炉结构形式与特点 11三、管式加热炉的运行与操作 14四、管式加热炉故障处理 17五、管式加热炉的维护与保养 19第三部分水套加热炉简介 21一、水套加热炉的工艺原理、性能特点与遵守的标准规 21二、水套加热炉结构形式描述 22三、水套加热炉运行注意事项 23五、U 形管式换热器简介 24一、U 形管式换热器的结构特点、设计规与型号表示 24二、换热器的维护和检修 26第一部分 加热炉基本知识一、概述油田和长输管线加热炉(以下简称油田加热炉)系指用火焰加热原油、天然气、水与其混合物等介质的专用设备，是油、气生产和输送中广泛使用的设备。在油、气田的集油站、集气站和联合站等站(库)，加热炉对原油、井产物、生产用水和天然气等介质进行加热，以满足油气集输处理工艺的要求。在原油和天然气长输管道中，通过加热炉对原油和天然气进行加热，以满足原油和天然气长距离输送的要求。应该指出，油气田和长输管线用加热炉，其对介质进行加热所要求达到的温度都不高，一般只几十度，且介质无化学变化，这是与石油炼制、石油化工所用加热炉不同之点。二、管式加热炉的主要技术参数 1、热负荷单位时间向炉管被加热介质传递热量的能力称为热负荷，一般用 KW 表示。它表示加热炉生产能力的大小。2、热效率加热炉输出有效热量与供给热量之比的百分数叫热效率。它表示向炉子提供的能量被有效利用的程度，可用公式表示为 η=被加热介质吸收的有效能量/ 供给炉子的能量。热效率是衡量燃料消耗、评价炉子设计和操作水平的重要指标。早期加热炉的热效率只有 60%～70%，最近已达到 85%～88%，最新的技术水平已接近 92%左右。3、炉膛体积发热强度燃料燃烧的总发热量除以炉膛体积，称之为炉膛体积发热强度，简称为体积热强度，它表示单位体积的炉膛在单位时间燃料燃烧所发出的热量，一般用 KW/m3 为单位。炉膛大小对燃料燃烧的稳定性有较大影响，假如炉膛体积过小，则燃烧的空间不够，火焰容易舔烧炉管，炉膛温度也高，不利于长周期安全运行。...
