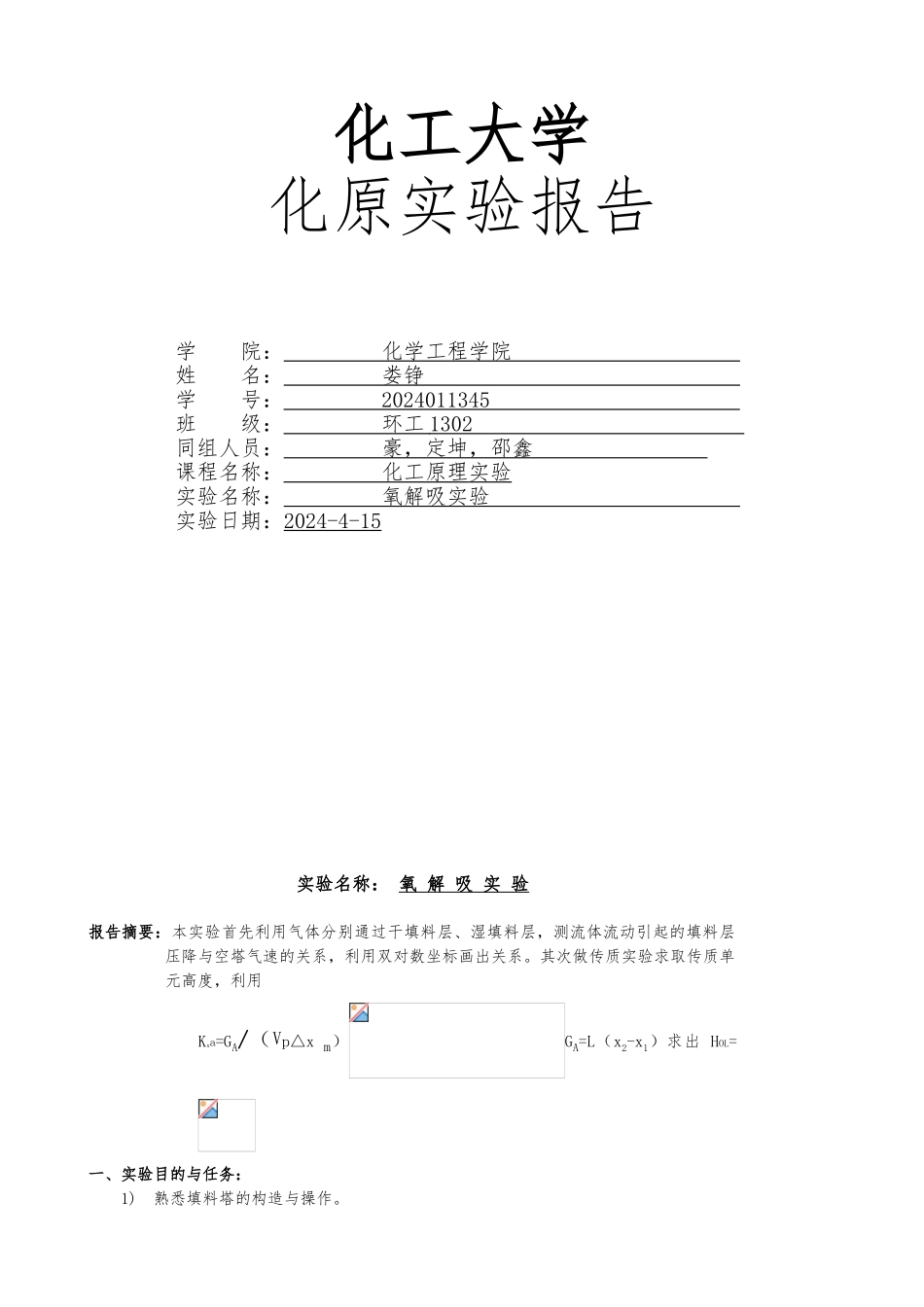

化工大学化原实验报告 学 院： 化学工程学院 姓 名： 娄铮 学 号： 2024011345 班 级： 环工 1302 同组人员： 豪，定坤，邵鑫 课程名称： 化工原理 实验 实验名称： 氧解吸实验 实验日期：2024-4-15实验名称： 氧 解 吸 实 验报告摘要：本实验首先利用气体分别通过干填料层、湿填料层，测流体流动引起的填料层压降与空塔气速的关系，利用双对数坐标画出关系。其次做传质实验求取传质单元高度，利用Kxa=GA/（Vp△x m）GA=L（x2-x1）求出 HOL=一、实验目的与任务：1)熟悉填料塔的构造与操作。2)观察填料塔流体力学状况，测定压降与气速的关系曲线。3)掌握液相体积总传质系数 Kxa 的测定方法并分析影响因素。学习气液连续接触式填料塔，利用传质速率方程处理传质问题的方法。二、基本原理：本装置先用吸收柱使水吸收纯氧形成富氧水后，送入解吸塔顶再用空气进行解吸，实验需要测定不同液量和气量下的解吸液相体积总传质系数 Kxa，并进行关联，得到 Kxa=ALaVb关联式，同时对四种不同填料的传质效果与流体力学性能进行比较。1、填料塔流体力学特性 气体通过干填料层时，流体流动引起的压降和湍流流动引起的压降规律相一致。填料层压降—空塔气速关系示意图如下，在双对数坐标系中，此压降对气速作图可得一斜率为1.8~2 的直线（图中 aa’）。当有喷淋量时，在低气速下（c 点以前）压降正比于气速的1.8~2 次幂，但大于一样气速下干填料的压降（图中 bc 段）。随气速的增加，出现载点（图中 c 点），持液量开始增大，压降—气速线向上弯，斜率变陡（图中 cd 段）。到液泛点（图中 d 点）后，在几乎不变的气速下，压降急剧上升。2、传质实验在填料塔中，两相传质主要在填料有效湿表面上进行，需要计算完成一定吸收任务所需的填料高度，其计算方法有传质系数、传质单元法和等板高度法。本实验是对富氧水进行解吸，如图下所示。由于富氧水浓度很低，可以认为气液两相平衡关系服从亨利定律，与平衡线位置线，操作线也是直线，因此可以用对数平均浓度差计算填料层传质平均推动力。整理得到相应的传质速率方程为GA=KxaVp△x m 即 Kxa= GA/ （Vp△x m）其中GA=L（x2-x1） Vp=ZΩ相关填料层高度的基本计算式为即 lg ualg p△a’bcd填料层压降—空塔气速示意x1y1y2x2其中 ，HOL=式中 GA——单位时间氧的解吸量，kmol/(m2•h)Kxa——液相体积总传质系数，kmol/(m3•h)Vp——填料层体积，m3△x m——液相对...
