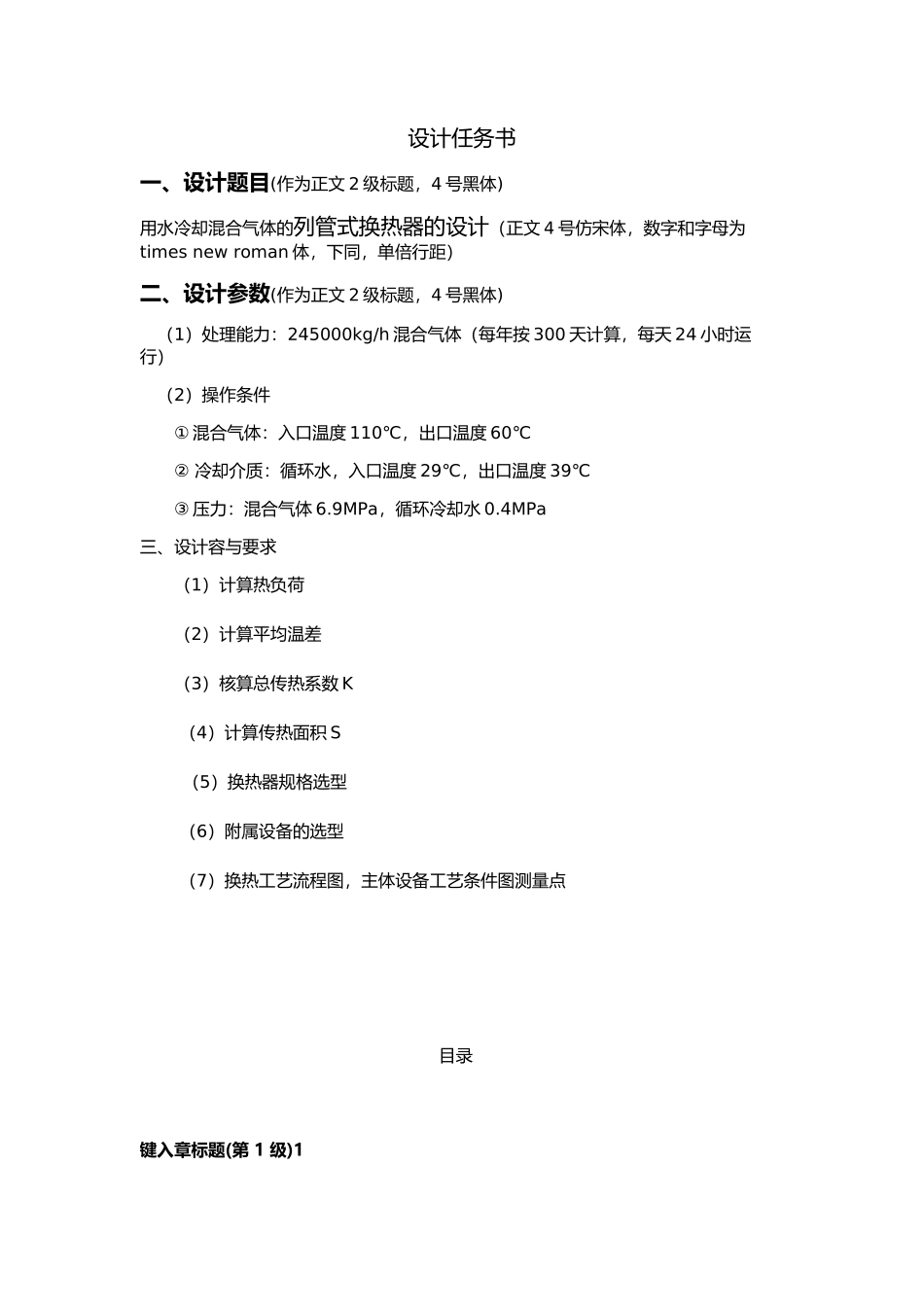

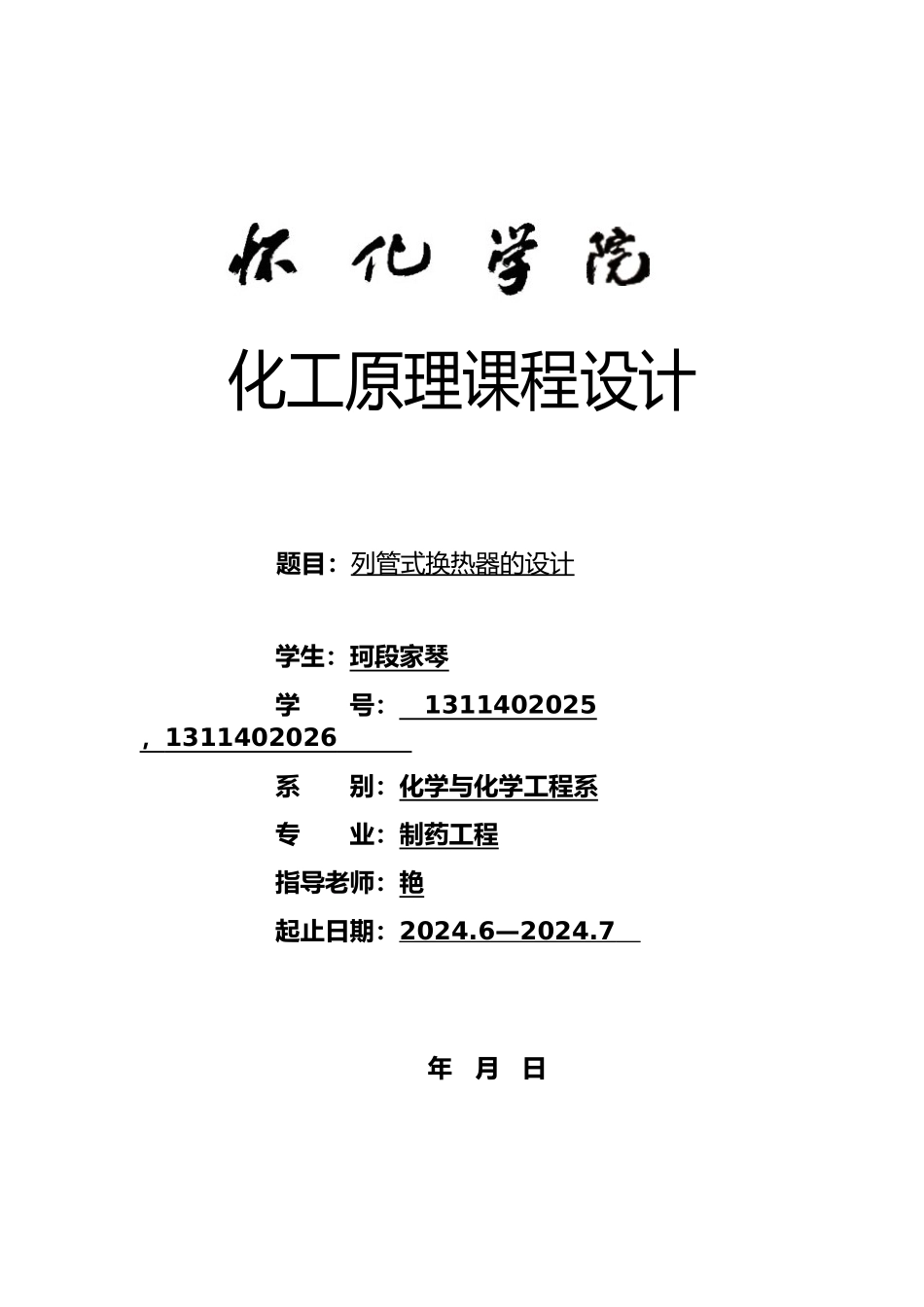

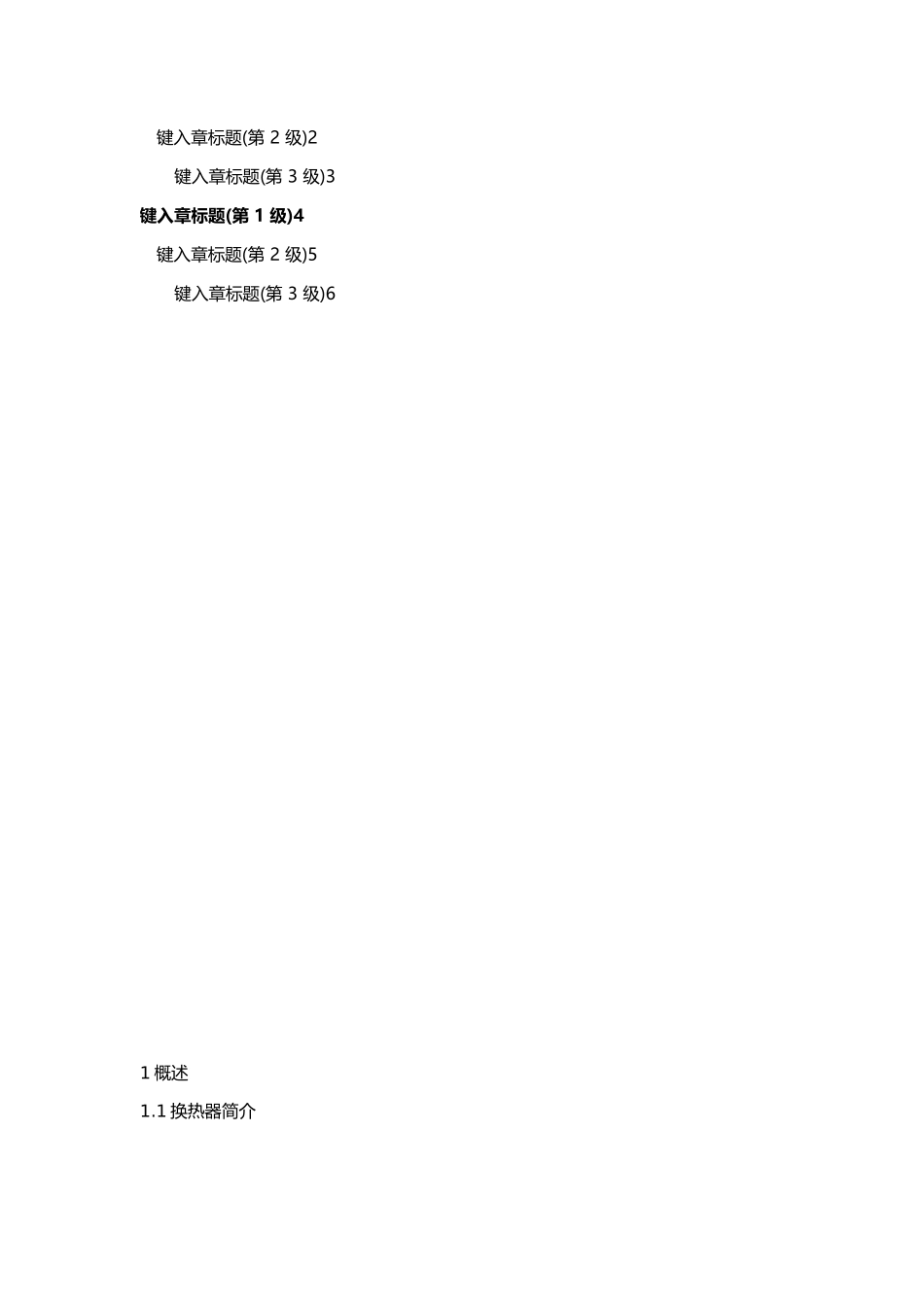

化工原理课程设计题目:列管式换热器的设计学生:珂段家琴学 号: 1311402025 , 1311402026 系 别:化学与化学工程系专 业:制药工程指导老师:艳起止日期:2024.6—2024.7 年 月 日设计任务书一、设计题目(作为正文 2 级标题,4 号黑体)用水冷却混合气体的列管式换热器的设计(正文 4 号仿宋体,数字和字母为times new roman 体,下同,单倍行距)二、设计参数(作为正文 2 级标题,4 号黑体)(1)处理能力:245000kg/h 混合气体(每年按 300 天计算,每天 24 小时运行)(2)操作条件① 混合气体:入口温度 110℃,出口温度 60℃② 冷却介质:循环水,入口温度 29℃,出口温度 39℃③ 压力:混合气体 6.9MPa,循环冷却水 0.4MPa三、设计容与要求(1)计算热负荷 (2)计算平均温差 (3)核算总传热系数 K (4)计算传热面积 S (5)换热器规格选型 (6)附属设备的选型 (7)换热工艺流程图,主体设备工艺条件图测量点目录键入章标题(第 1 级)1键入章标题(第 2 级)2键入章标题(第 3 级)3键入章标题(第 1 级)4键入章标题(第 2 级)5键入章标题(第 3 级)61 概述1.1 换热器简介 列管式换热器又称为管壳式换热器,是最典型的间壁式换热器,。它主要由壳体、管板、换热管、封头、折流挡板等组成。一种流体在管流动,其行程称为管程;另一种流体在管外流动,其行程称为壳程。管束的壁面即为传热面。其主要优点是单位体积所具有的传热面积大,传热效果好,结构坚固,可选用的结构材料围宽广,操作弹性大,因此在高温、高压和大型装置上多采纳列管式换热器。为提高壳程流体流速,往往在壳体安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速,还迫使流体按规定路径多次错流通过管束,使湍流程度大为增加。 列管式换热器中,由于两流体的温度不同,使管束和壳体的温度也不一样,因此它们的热膨胀程度也有差别。若两流体温差较大(50℃以上)时,就可能由于热应力而引起设备的变形,甚至弯曲或破裂,因此必须考虑这种热膨胀的影响。根据热补偿方法的不同,列管式换热器可分为固定板式,u 型管换热器,浮头式换热器等型式。1.2 设计方案简介通过传热量、阻力损失传热系数、传热面积的计算,并结合经验值确定换热器的工艺尺寸、设备型号、规模选定,然后通过计算来确定各工艺尺寸是否符合要求,符合要求后完成工艺流程图和设备主体条件图,进而完成设计体系。1....
