单边带电力线载波技术条件

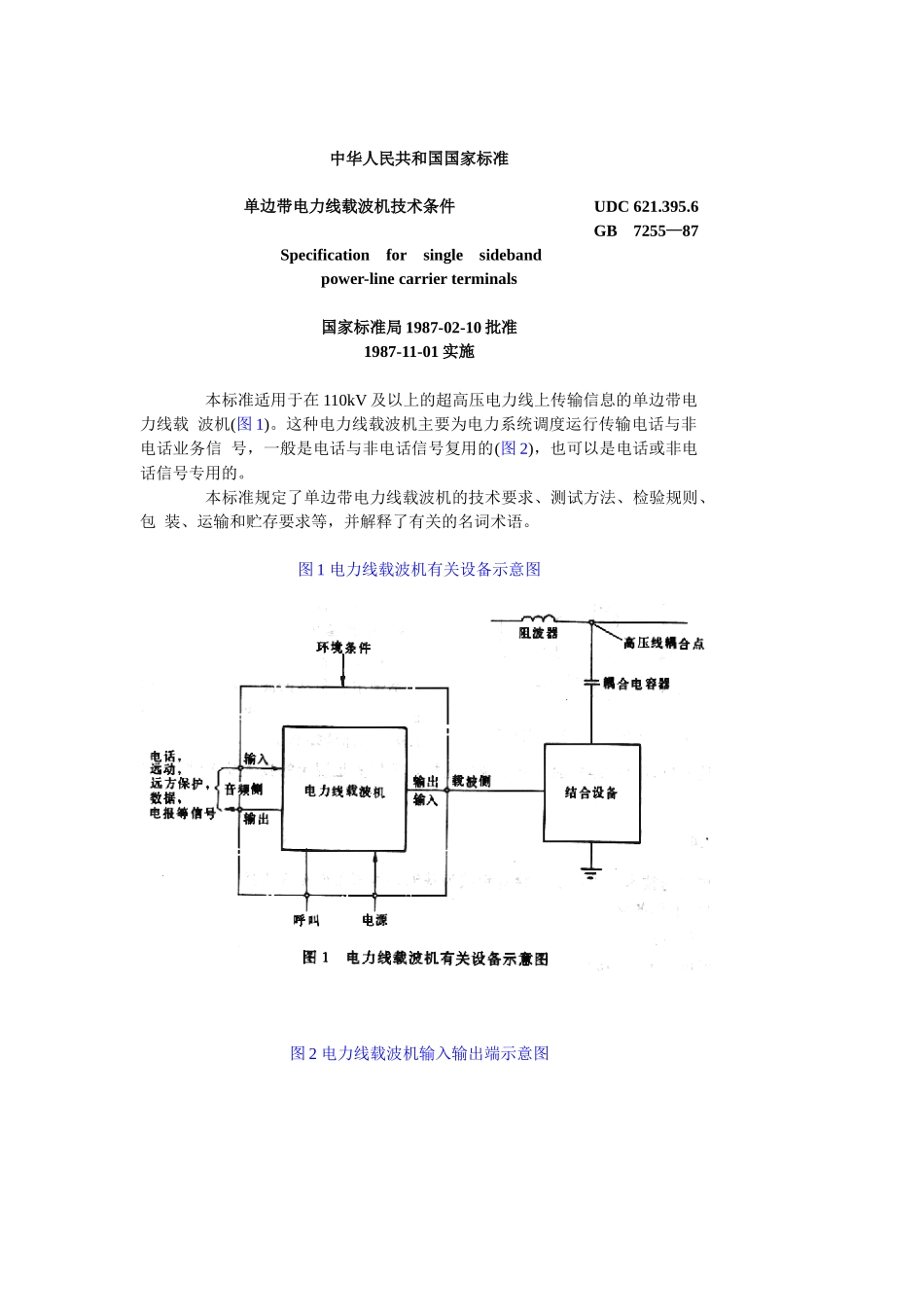

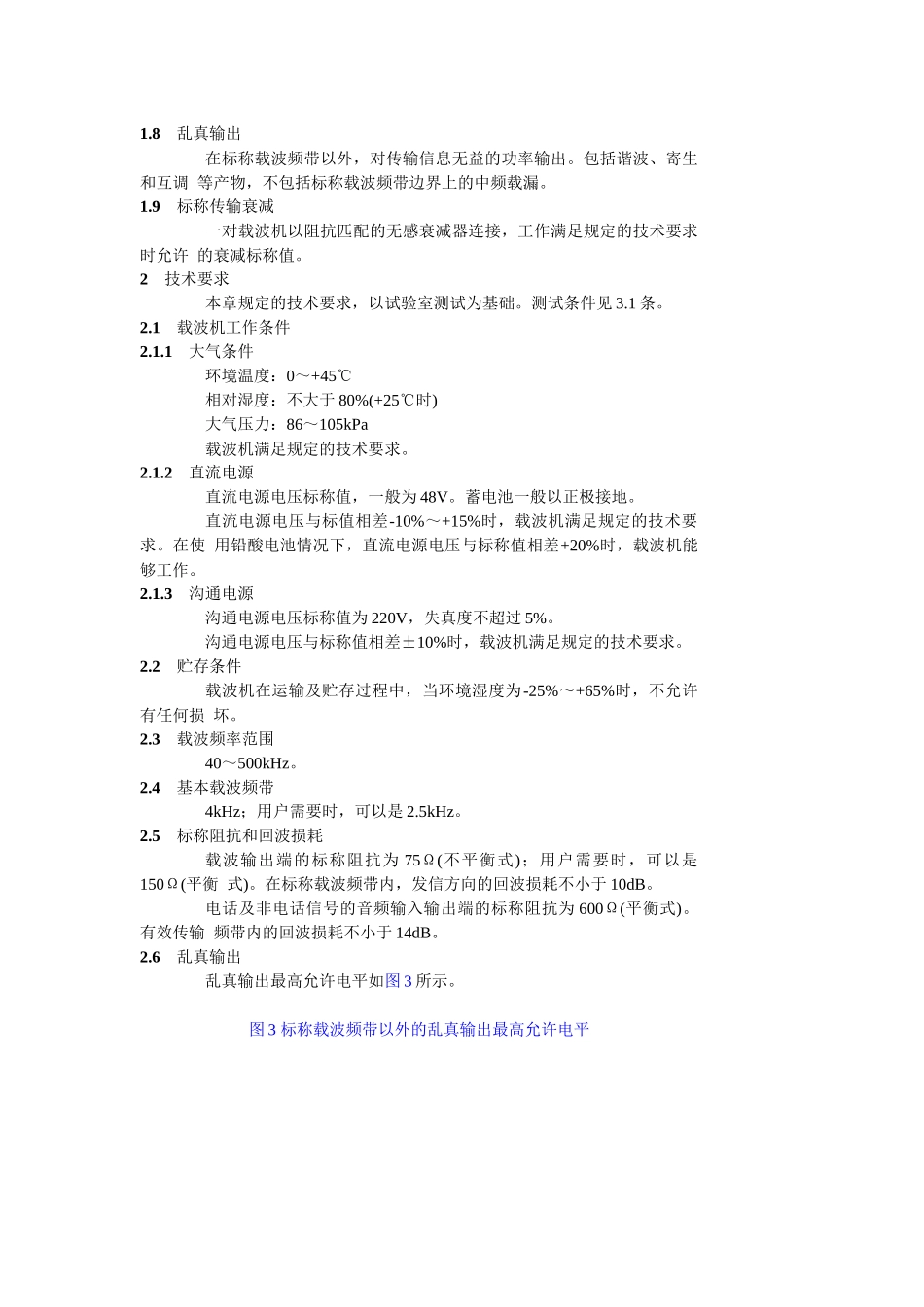

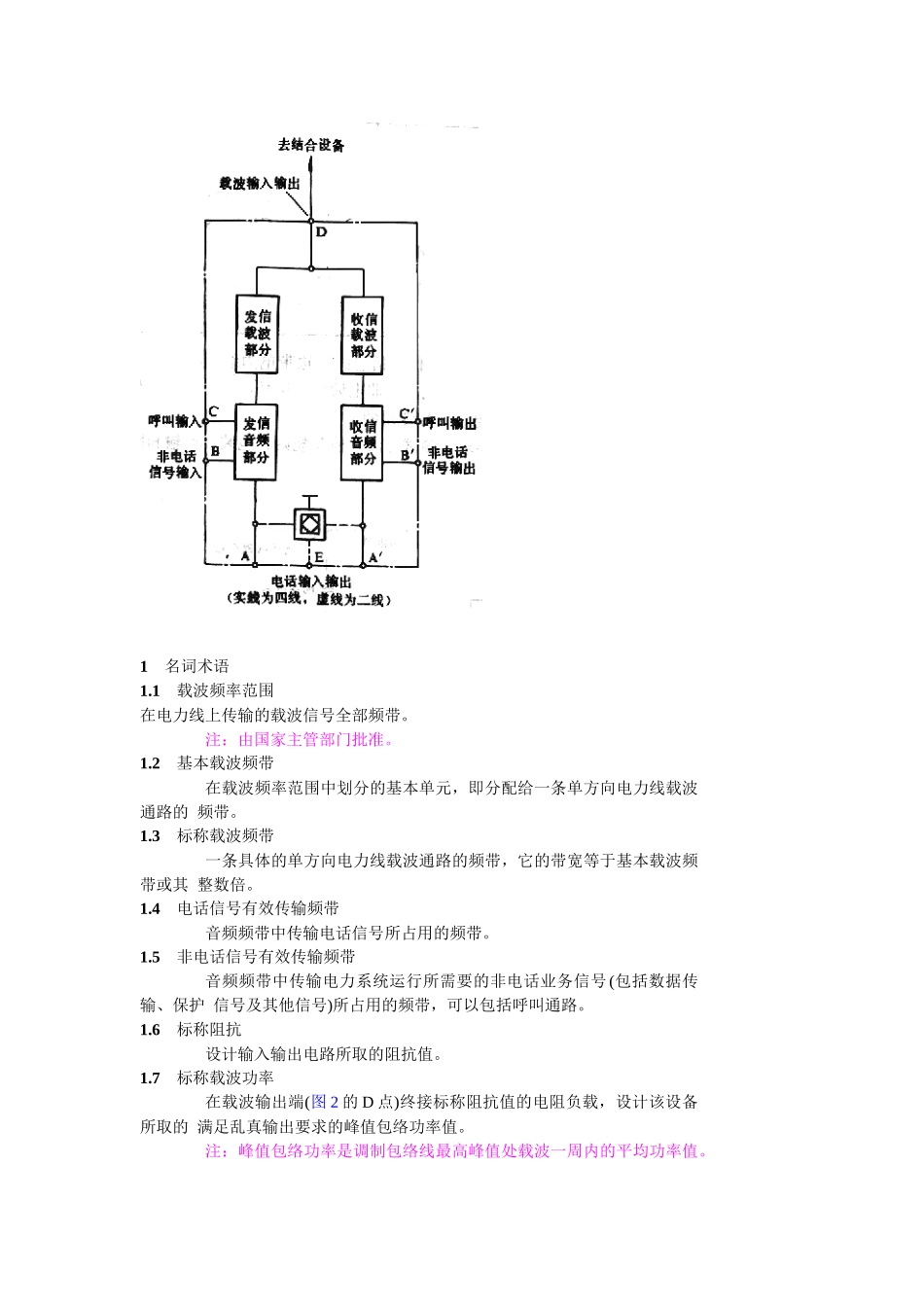

中华人民共和国国家标准 单边带电力线载波机技术条件 UDC 621.395.6 GB 7255—87 Specification for single sideband power-line carrier terminals 国家标准局 1987-02-10 批准 1987-11-01 实施 本标准适用于在 110kV 及以上的超高压电力线上传输信息的单边带电力线载 波机(图 1)。这种电力线载波机主要为电力系统调度运行传输电话与非电话业务信 号，一般是电话与非电话信号复用的(图 2)，也可以是电话或非电话信号专用的。 本标准规定了单边带电力线载波机的技术要求、测试方法、检验规则、包 装、运输和贮存要求等，并解释了有关的名词术语。 图 1 电力线载波机有关设备示意图 图 2 电力线载波机输入输出端示意图 1 名词术语 1.1 载波频率范围 在电力线上传输的载波信号全部频带。 注：由国家主管部门批准。 1.2 基本载波频带 在载波频率范围中划分的基本单元，即分配给一条单方向电力线载波通路的 频带。 1.3 标称载波频带 一条具体的单方向电力线载波通路的频带，它的带宽等于基本载波频带或其 整数倍。 1.4 电话信号有效传输频带 音频频带中传输电话信号所占用的频带。 1.5 非电话信号有效传输频带 音频频带中传输电力系统运行所需要的非电话业务信号(包括数据传输、保护 信号及其他信号)所占用的频带，可以包括呼叫通路。 1.6 标称阻抗 设计输入输出电路所取的阻抗值。 1.7 标称载波功率 在载波输出端(图 2 的 D 点)终接标称阻抗值的电阻负载，设计该设备所取的 满足乱真输出要求的峰值包络功率值。 注：峰值包络功率是调制包络线最高峰值处载波一周内的平均功率值。 1.8 乱真输出 在标称载波频带以外，对传输信息无益的功率输出。包括谐波、寄生和互调 等产物，不包括标称载波频带边界上的中频载漏。 1.9 标称传输衰减 一对载波机以阻抗匹配的无感衰减器连接，工作满足规定的技术要求时允许 的衰减标称值。 2 技术要求 本章规定的技术要求，以试验室测试为基础。测试条件见 3.1 条。 2.1 载波机工作条件 2.1.1 大气条件 环境温度：0～+45℃ 相对湿度：不大于 80%(+25℃时) 大气压力：86～105kPa 载波机满足规定的技术要求。 2.1.2 直流电源 直流电源电压标称值，一般为 48V。蓄电池一般以正极接地。 直流电源电压与标值相差-10%～+15%时，载波机满足规定的技术要求。在使 用铅酸电池情况下，直流电源电压与标称值相差+20%时，载波机能够工...
