压水堆核电厂二回路热力系统初步设计说明书

压水堆核电厂二回路热力系统初步设计说明书_第1页
1/33
压水堆核电厂二回路热力系统初步设计说明书_第2页
2/33
压水堆核电厂二回路热力系统初步设计说明书_第3页
3/33

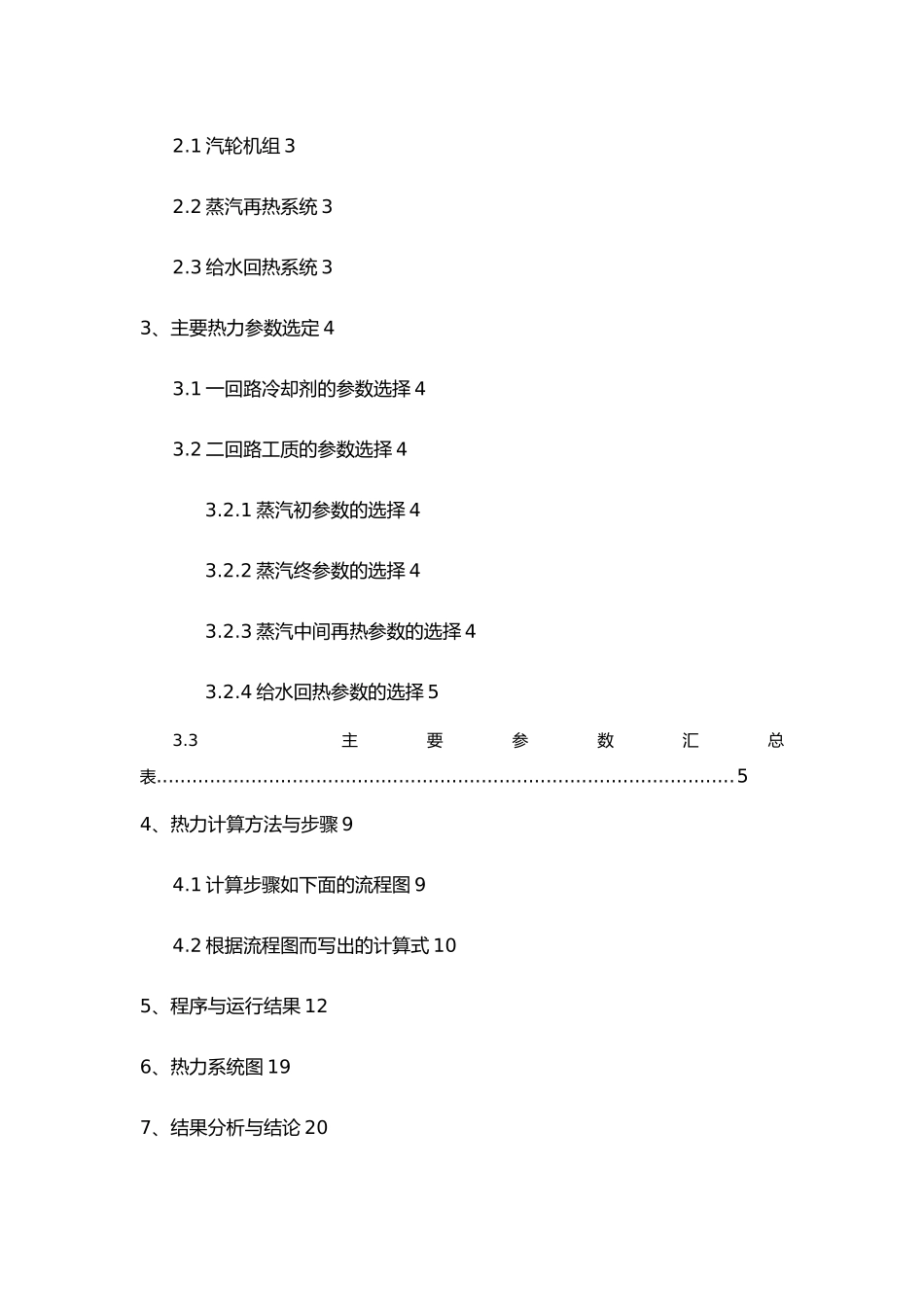

工程大学本科生课程设计压水堆核电厂二回路热力系统初步设计说明书目录目录 1摘要 21、设计容与要求 21.1 设计要求 21.2 设计容 22、热力系统原则方案 22.1 汽轮机组 32.2 蒸汽再热系统 32.3 给水回热系统 33、主要热力参数选定 43.1 一回路冷却剂的参数选择 43.2 二回路工质的参数选择 43.2.1 蒸汽初参数的选择 43.2.2 蒸汽终参数的选择 43.2.3 蒸汽中间再热参数的选择 43.2.4 给水回热参数的选择 53.3 主要参数汇总表..................................................................................................54、热力计算方法与步骤 94.1 计算步骤如下面的流程图 94.2 根据流程图而写出的计算式 105、程序与运行结果 126、热力系统图 197、结果分析与结论 208、参考文献 20摘要该说明书介绍了一个 1000MW 核电厂二回路热力系统设计过程。该设计以大亚湾 900MW 核电站为母型,选择了一个高压缸,三个低压缸,设有两级再热器的汽水分离器,四个低压给水加热器,一个除氧器,两个高压给水加热器。蒸汽发生器的运行压力为 5.8MPa,高压缸排气压力为 0.77MPa,一级再热器抽汽压力 2.76MPa,低压缸进口过热蒸汽压力为 0.74MPa, 温度为259.34℃,冷凝器的运行压力为 5.32kPa,给水温度为 216.53℃。高压给水加热器疏水逐级回流送入除氧器,低压给水加热器疏水逐级回流送入冷凝器。各级回热器和再热器的蒸汽采纳平均分配,抽汽流过高、低压热器后,蒸汽全部冷凝成疏水,疏水为对应压力下的饱和水。 进行热力计算时,采纳热平衡求出各设备的耗汽量,再采纳迭代法,根据电功率要求可求出蒸汽发生器蒸汽产量,进而求出堆芯热功率,即可得出电厂效率。对效率不满意时可调整合理调整各设备的运行参数,直至求出电厂效率满意为止。经过迭代计算得到整个系统电厂效率为 31.77%。1、设计容与要求1.1 设计要求了解、学习核电厂热力系统规划、设计的一般途径和方案论证、优选的原则;掌握核电厂原则性热力系统计算和核电厂热经济性指标计算的容和方法;提高计算机绘图、制表、数据处理的能力;培育学生查阅资料、合理选择和分析数据的能力,掌握工程设计说明书撰写的基本原则。1.2 设计容根据设计的要求,拟定压水堆核电厂二回路热力系统原则方案,并完成该方案在满功率工况下的热平衡计算。本课程设计的主要容包括:确定二回路热力系统的形式和配置方式;根据总体需求和热工约束条...
