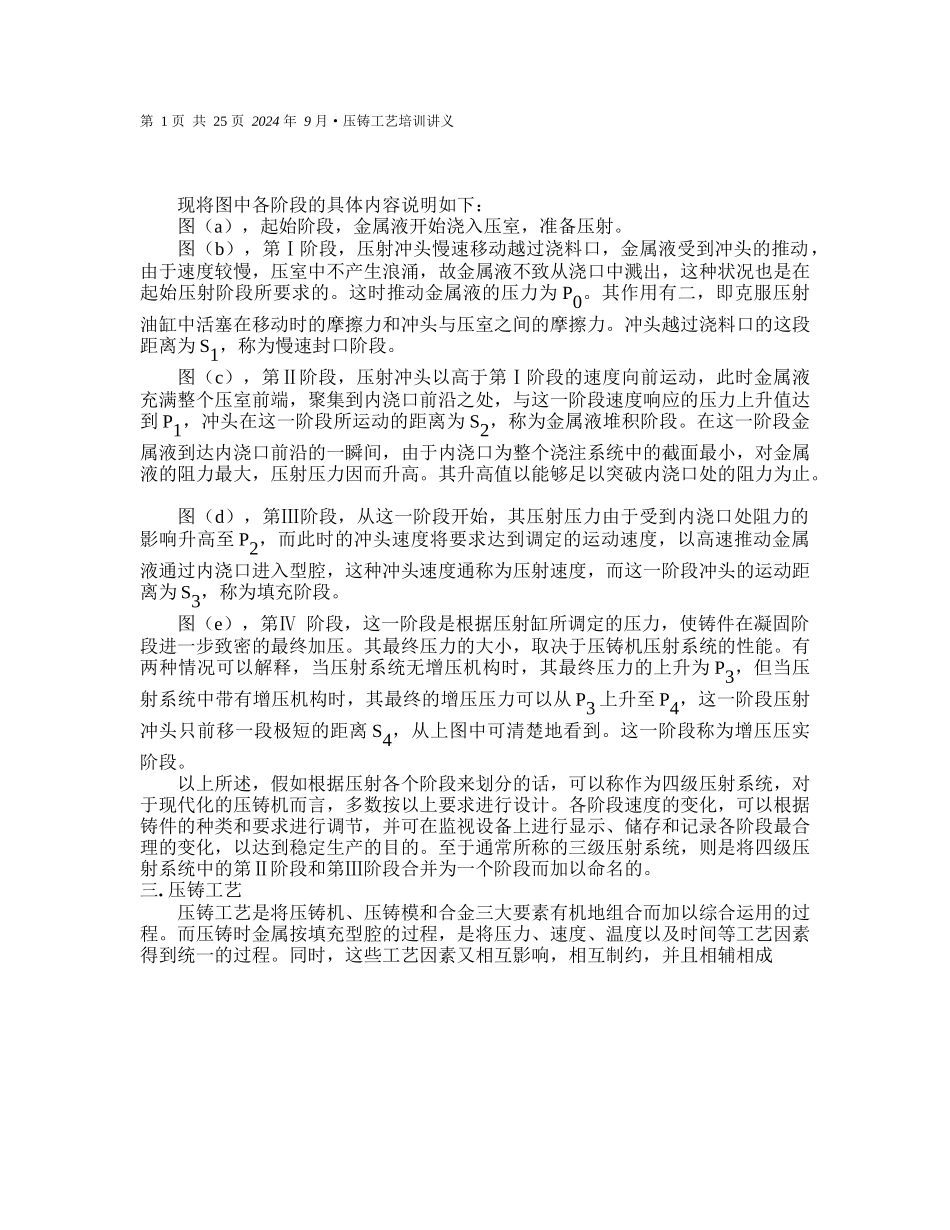

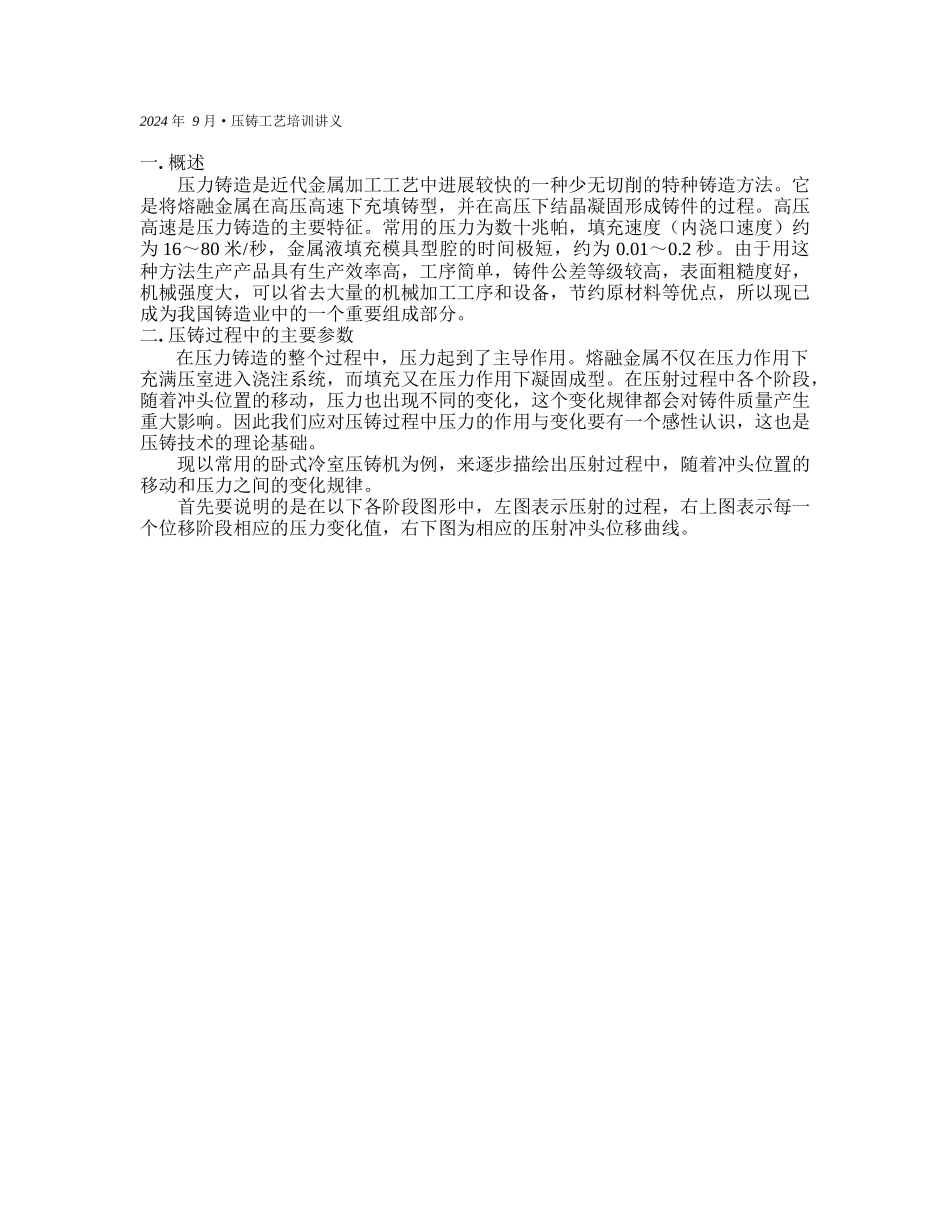

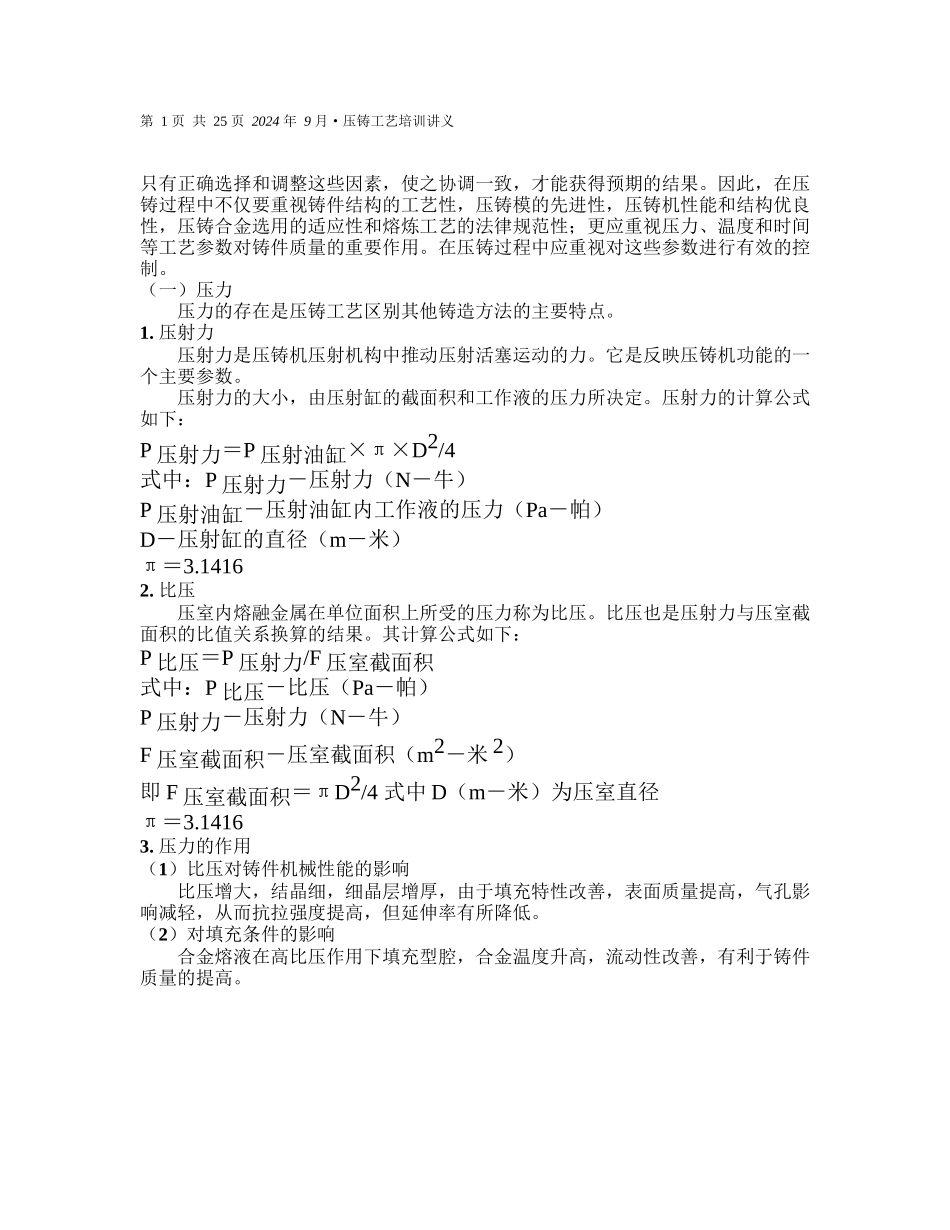

2024 年 9 月·压铸工艺培训讲义 一. 概述 压力铸造是近代金属加工工艺中进展较快的一种少无切削的特种铸造方法。它是将熔融金属在高压高速下充填铸型，并在高压下结晶凝固形成铸件的过程。高压高速是压力铸造的主要特征。常用的压力为数十兆帕，填充速度（内浇口速度）约为 16～80 米/秒，金属液填充模具型腔的时间极短，约为 0.01～0.2 秒。由于用这种方法生产产品具有生产效率高，工序简单，铸件公差等级较高，表面粗糙度好，机械强度大，可以省去大量的机械加工工序和设备，节约原材料等优点，所以现已成为我国铸造业中的一个重要组成部分。 二. 压铸过程中的主要参数 在压力铸造的整个过程中，压力起到了主导作用。熔融金属不仅在压力作用下充满压室进入浇注系统，而填充又在压力作用下凝固成型。在压射过程中各个阶段，随着冲头位置的移动，压力也出现不同的变化，这个变化规律都会对铸件质量产生重大影响。因此我们应对压铸过程中压力的作用与变化要有一个感性认识，这也是压铸技术的理论基础。 现以常用的卧式冷室压铸机为例，来逐步描绘出压射过程中，随着冲头位置的移动和压力之间的变化规律。 首先要说明的是在以下各阶段图形中，左图表示压射的过程，右上图表示每一个位移阶段相应的压力变化值，右下图为相应的压射冲头位移曲线。 第 1 页 共 25 页 2024 年 9 月·压铸工艺培训讲义 现将图中各阶段的具体内容说明如下： 图（a），起始阶段，金属液开始浇入压室，准备压射。 图（b），第Ⅰ阶段，压射冲头慢速移动越过浇料口，金属液受到冲头的推动，由于速度较慢，压室中不产生浪涌，故金属液不致从浇口中溅出，这种状况也是在起始压射阶段所要求的。这时推动金属液的压力为 P0。其作用有二，即克服压射油缸中活塞在移动时的摩擦力和冲头与压室之间的摩擦力。冲头越过浇料口的这段距离为 S1，称为慢速封口阶段。 图（c），第Ⅱ阶段，压射冲头以高于第Ⅰ阶段的速度向前运动，此时金属液充满整个压室前端，聚集到内浇口前沿之处，与这一阶段速度响应的压力上升值达到 P1，冲头在这一阶段所运动的距离为 S2，称为金属液堆积阶段。在这一阶段金属液到达内浇口前沿的一瞬间，由于内浇口为整个浇注系统中的截面最小，对金属液的阻力最大，压射压力因而升高。其升高值以能够足以突破内浇口处的阻力为止。 图（d），第Ⅲ阶段，从这一阶段开始，其压射压力由于受到内浇口处阻力的影响升高至 P2，而此时的冲头...
