发动机电控系统主要部

发动机电控系统主要部_第1页
1/21
发动机电控系统主要部_第2页
2/21
发动机电控系统主要部_第3页
3/21

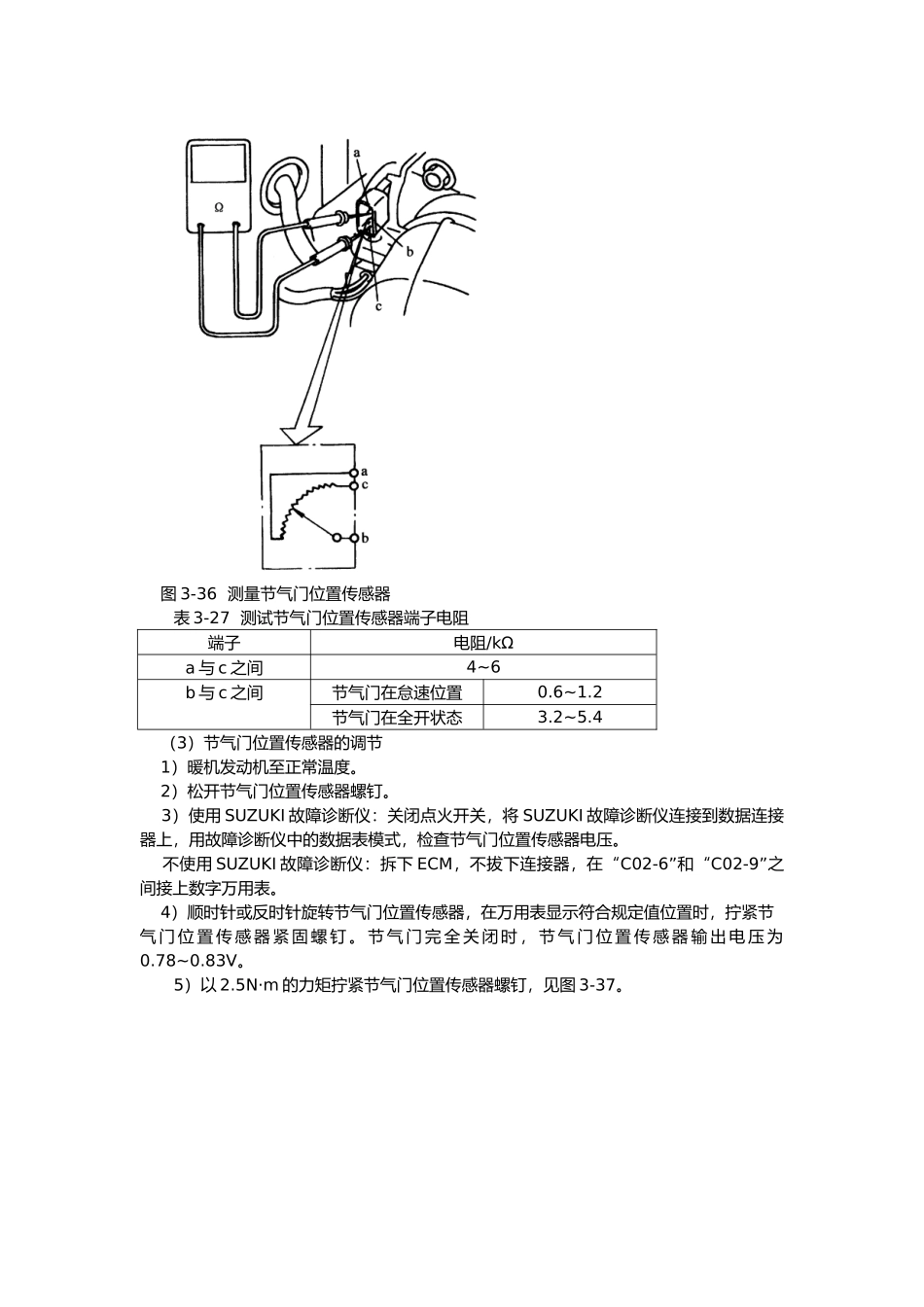

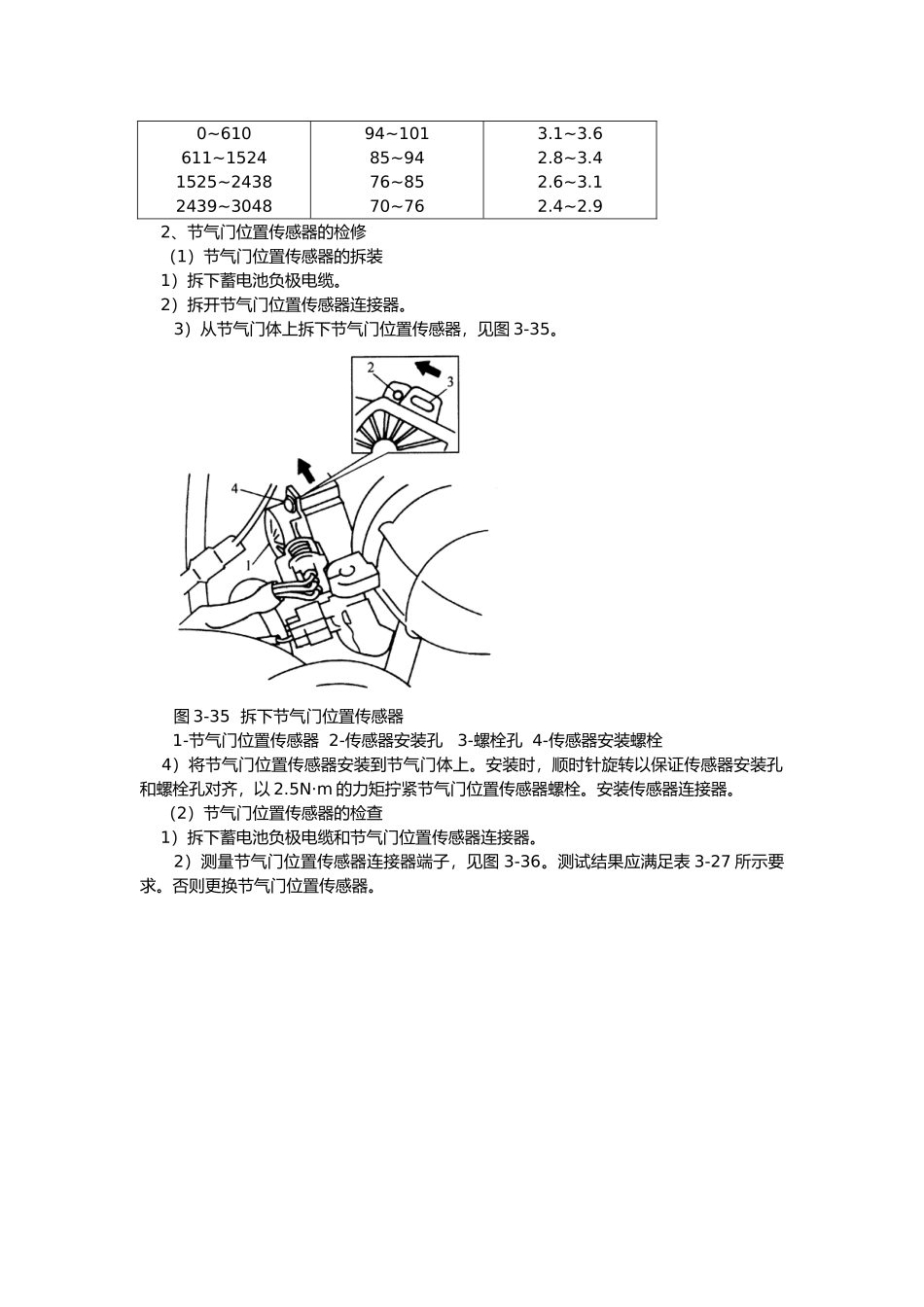

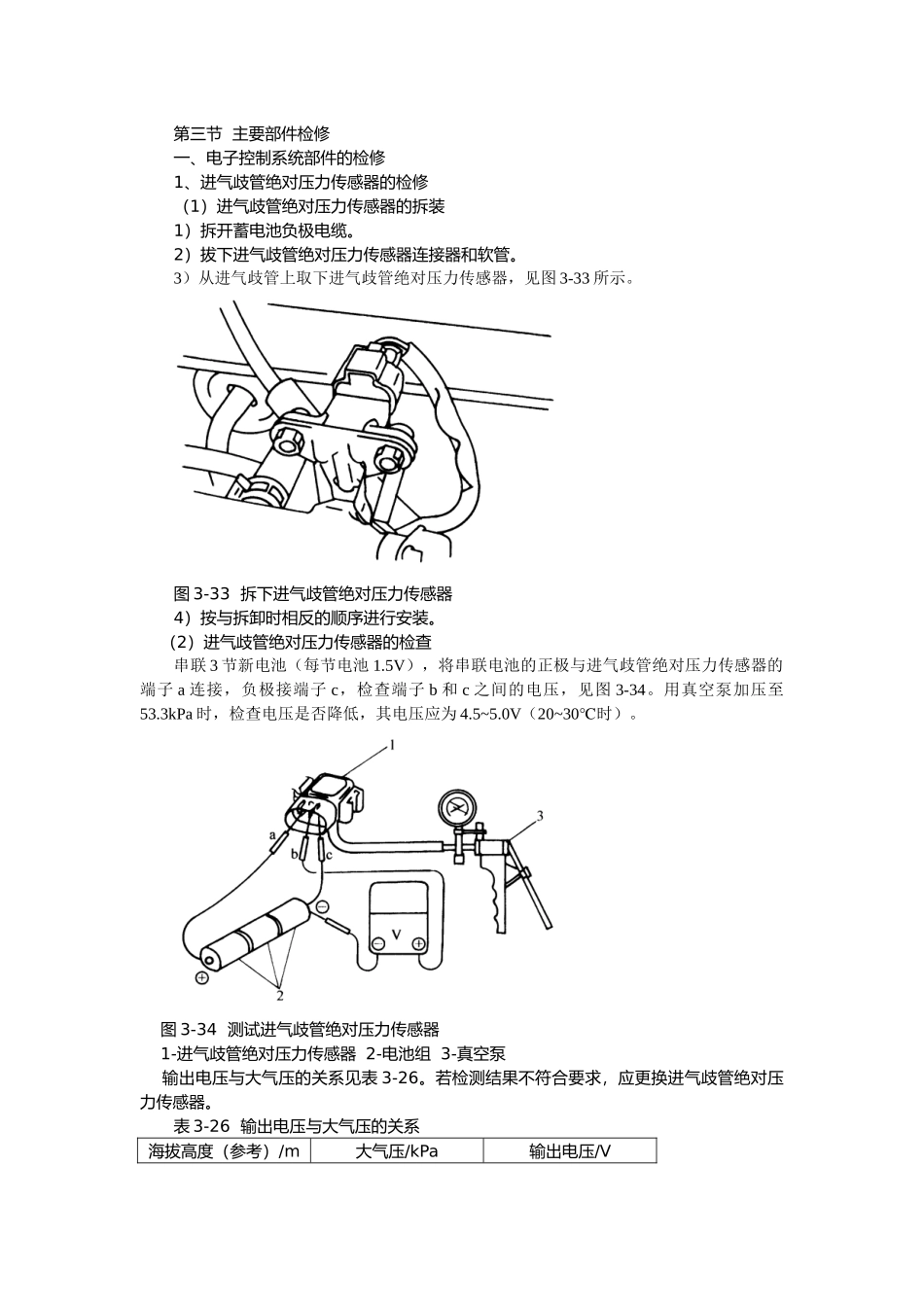

第三节 主要部件检修一、电子控制系统部件的检修1、进气歧管绝对压力传感器的检修(1)进气歧管绝对压力传感器的拆装1)拆开蓄电池负极电缆。2)拔下进气歧管绝对压力传感器连接器和软管。3)从进气歧管上取下进气歧管绝对压力传感器,见图 3-33 所示。图 3-33 拆下进气歧管绝对压力传感器4)按与拆卸时相反的顺序进行安装。 (2)进气歧管绝对压力传感器的检查串联 3 节新电池(每节电池 1.5V),将串联电池的正极与进气歧管绝对压力传感器的端子 a 连接,负极接端子 c,检查端子 b 和 c 之间的电压,见图 3-34。用真空泵加压至53.3kPa 时,检查电压是否降低,其电压应为 4.5~5.0V(20~30℃时)。 图 3-34 测试进气歧管绝对压力传感器 1-进气歧管绝对压力传感器 2-电池组 3-真空泵 输出电压与大气压的关系见表 3-26。若检测结果不符合要求,应更换进气歧管绝对压力传感器。表 3-26 输出电压与大气压的关系海拔高度(参考)/m大气压/kPa输出电压/V0~610611~15241525~24382439~304894~10185~9476~8570~763.1~3.62.8~3.42.6~3.12.4~2.9 2、节气门位置传感器的检修 (1)节气门位置传感器的拆装 1)拆下蓄电池负极电缆。 2)拆开节气门位置传感器连接器。3)从节气门体上拆下节气门位置传感器,见图 3-35。图 3-35 拆下节气门位置传感器1-节气门位置传感器 2-传感器安装孔 3-螺栓孔 4-传感器安装螺栓 4)将节气门位置传感器安装到节气门体上。安装时,顺时针旋转以保证传感器安装孔和螺栓孔对齐,以 2.5N·m 的力矩拧紧节气门位置传感器螺栓。安装传感器连接器。 (2)节气门位置传感器的检查 1)拆下蓄电池负极电缆和节气门位置传感器连接器。2)测量节气门位置传感器连接器端子,见图 3-36。测试结果应满足表 3-27 所示要求。否则更换节气门位置传感器。 图 3-36 测量节气门位置传感器表 3-27 测试节气门位置传感器端子电阻端子电阻/kΩa 与 c 之间4~6b 与 c 之间节气门在怠速位置0.6~1.2节气门在全开状态3.2~5.4 (3)节气门位置传感器的调节 1)暖机发动机至正常温度。 2)松开节气门位置传感器螺钉。 3)使用 SUZUKI 故障诊断仪:关闭点火开关,将 SUZUKI 故障诊断仪连接到数据连接器上,用故障诊断仪中的数据表模式,检查节气门位置传感器电压。 不使用 SUZUKI 故障诊断仪:拆下 ECM,不拔下连接器,在“C02-6”和“C02-9”之间接上数字万用表。 4)顺时针或反时针旋转...
