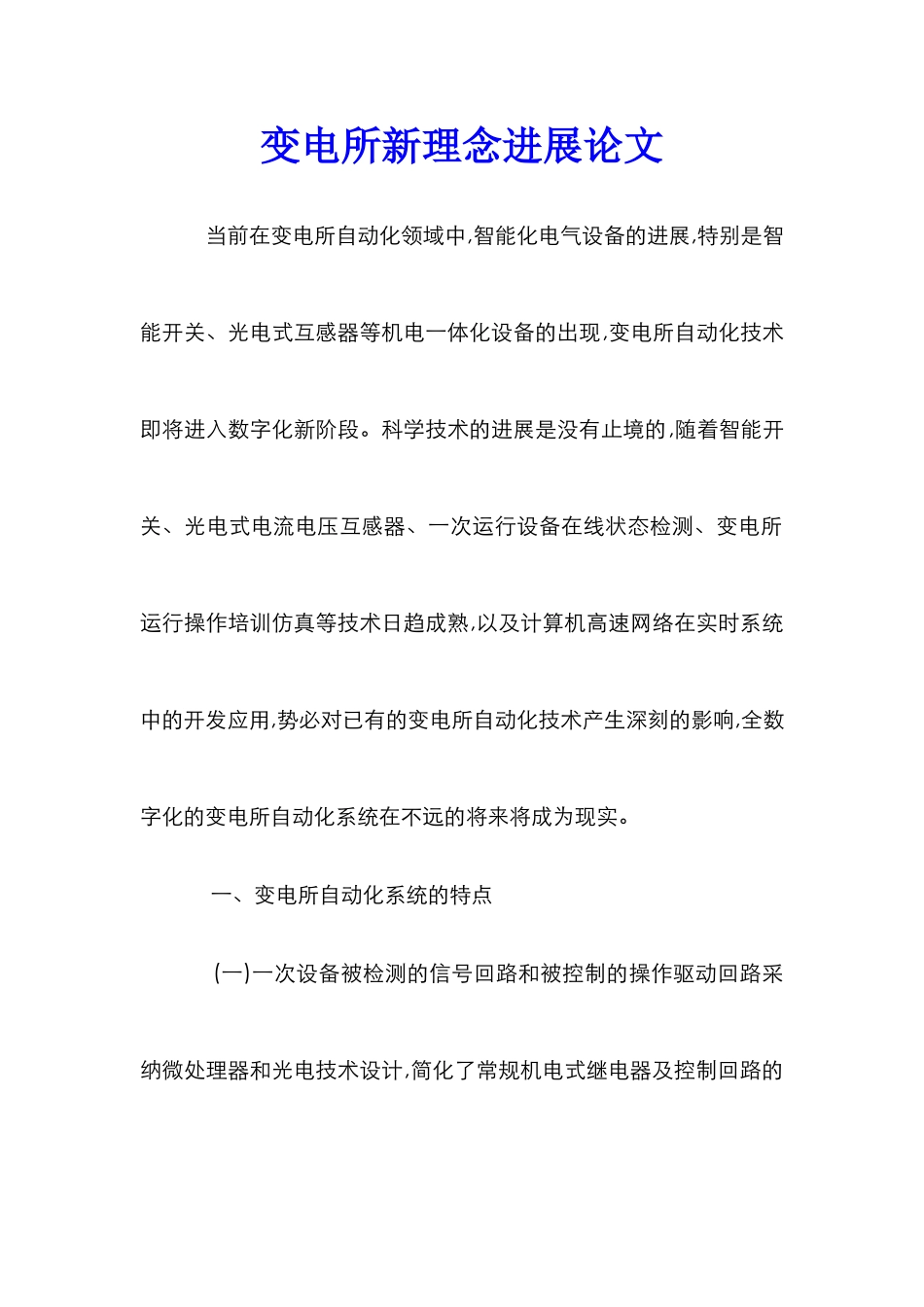

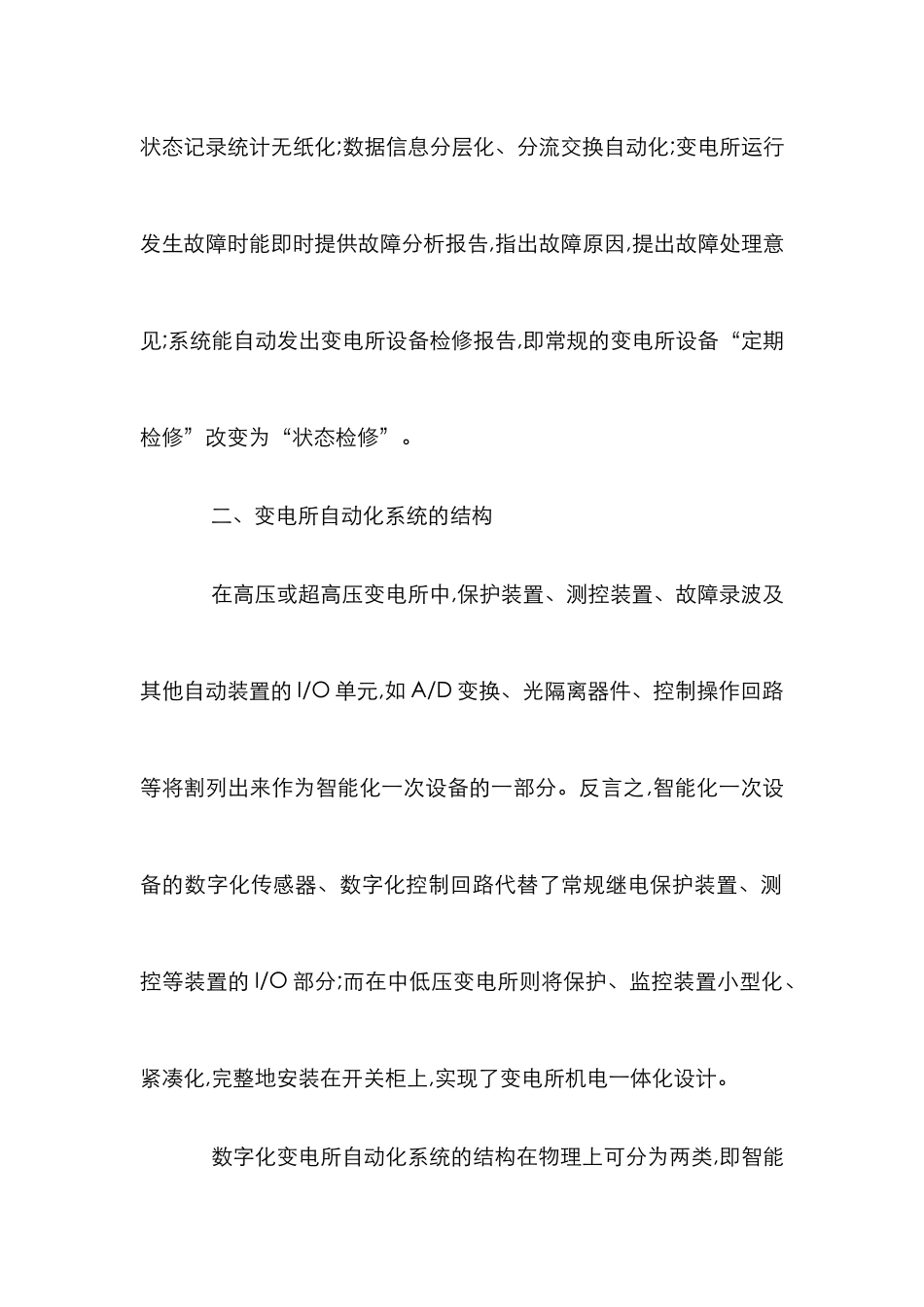

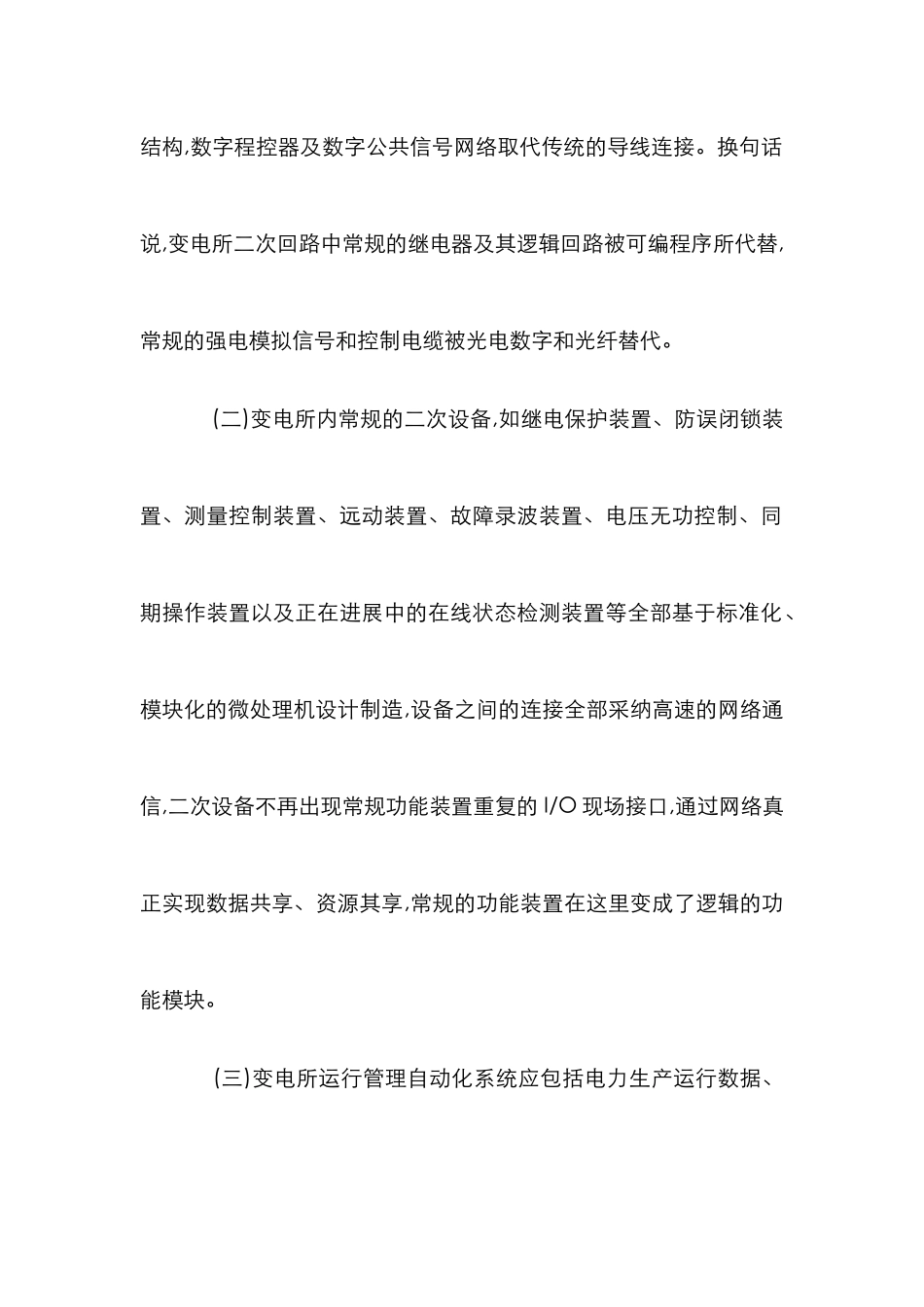

变电所新理念进展论文 当前在变电所自动化领域中,智能化电气设备的进展,特别是智能开关、光电式互感器等机电一体化设备的出现,变电所自动化技术即将进入数字化新阶段。科学技术的进展是没有止境的,随着智能开关、光电式电流电压互感器、一次运行设备在线状态检测、变电所运行操作培训仿真等技术日趋成熟,以及计算机高速网络在实时系统中的开发应用,势必对已有的变电所自动化技术产生深刻的影响,全数字化的变电所自动化系统在不远的将来将成为现实。 一、变电所自动化系统的特点 (一)一次设备被检测的信号回路和被控制的操作驱动回路采纳微处理器和光电技术设计,简化了常规机电式继电器及控制回路的结构,数字程控器及数字公共信号网络取代传统的导线连接。换句话说,变电所二次回路中常规的继电器及其逻辑回路被可编程序所代替,常规的强电模拟信号和控制电缆被光电数字和光纤替代。 (二)变电所内常规的二次设备,如继电保护装置、防误闭锁装置、测量控制装置、远动装置、故障录波装置、电压无功控制、同期操作装置以及正在进展中的在线状态检测装置等全部基于标准化、模块化的微处理机设计制造,设备之间的连接全部采纳高速的网络通信,二次设备不再出现常规功能装置重复的 I/O 现场接口,通过网络真正实现数据共享、资源其享,常规的功能装置在这里变成了逻辑的功能模块。 (三)变电所运行管理自动化系统应包括电力生产运行数据、状态记录统计无纸化;数据信息分层化、分流交换自动化;变电所运行发生故障时能即时提供故障分析报告,指出故障原因,提出故障处理意见;系统能自动发出变电所设备检修报告,即常规的变电所设备“定期检修”改变为“状态检修”。 二、变电所自动化系统的结构 在高压或超高压变电所中,保护装置、测控装置、故障录波及其他自动装置的 I/O 单元,如 A/D 变换、光隔离器件、控制操作回路等将割列出来作为智能化一次设备的一部分。反言之,智能化一次设备的数字化传感器、数字化控制回路代替了常规继电保护装置、测控等装置的 I/O 部分;而在中低压变电所则将保护、监控装置小型化、紧凑化,完整地安装在开关柜上,实现了变电所机电一体化设计。 数字化变电所自动化系统的结构在物理上可分为两类,即智能化的一次设备和网络化的二次设备;在逻辑结构上可分为三个层次,根据 IEC6185A 通信协议草案定义,这三个层次分别称为“过程层”、“间隔层”、“所控层”。 1、过程层:该层是一次设备与二次设备的结合面,或者说过程层是指智...
