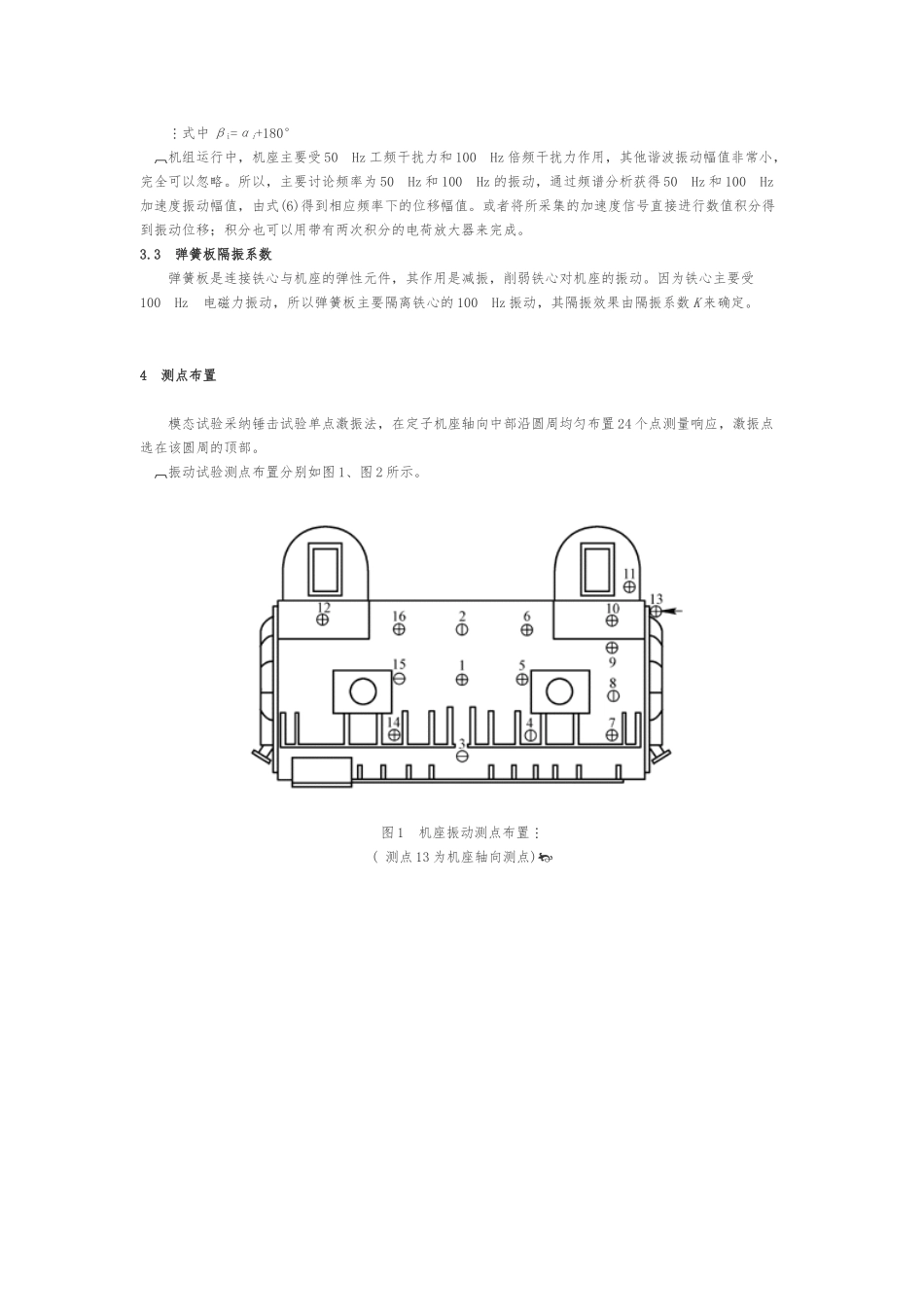

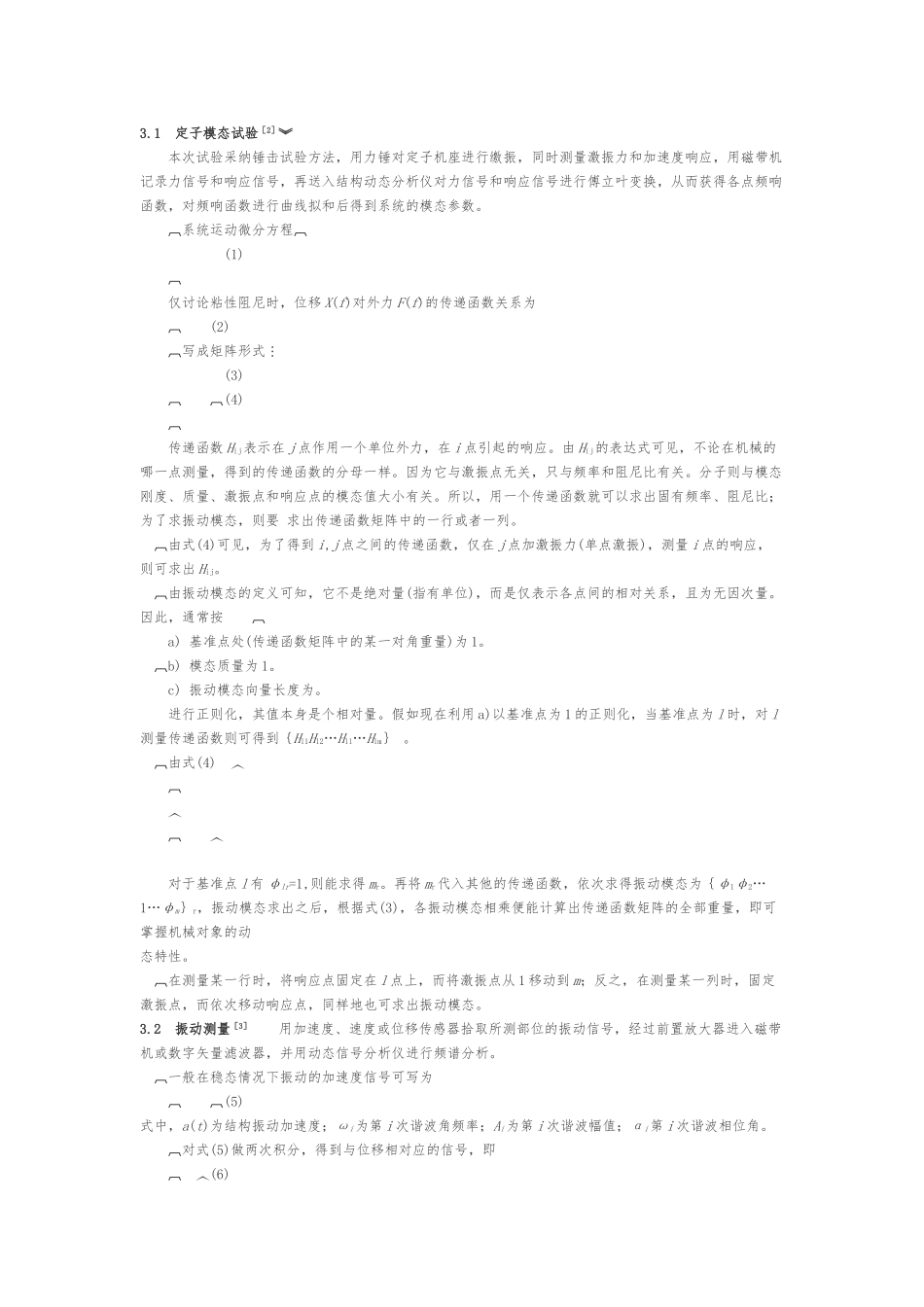

HEC 600MW 汽轮发电机定子模态与振动试验讨论摘要： 介绍了哈电制造的 600MW汽轮发电机定子模态与振动性能试验讨论。给出了定子的椭圆固有频率，定子铁心、机座 、轴承座的振动幅值与定子机座的隔振系数，可供 600MW汽轮发电机运行与大型汽轮发电机组的设计和制造参考。前言 随着我国电力事业的蓬勃进展，火电机组的单机容量在不断增大，火电建设正逐步过渡到以国产600MW机组为主的新局面［1］。本文介绍哈电制造的 HEC 600MW汽轮发电 机定子模态与振动试验情况，供 600MW汽轮发电机运行与大型汽轮发电机组的设计和制造参考。 汽轮发电机在运行过程中，定子将受到转子磁拉力作用，产生两倍系统频率的强迫振动，对于系统频率为 50Hz 的发电机，这一激振力频率为 100Hz，并且沿圆周方向椭圆分布。倘若定子椭圆模态固有频率等于或接近 100Hz，机座就可能发生共振，从而产生很大的振动，影响机组的正常运行，甚至发生事故。我们通过试验获得了 HEC 600MW汽轮发电机定子的试验模态参数，从而考察了定子的动态特性，并对有限元计算方法进行修正。 机组的设计是否合理，最终要通过现场运行来评定。现场振动测量和分析是考核其机械性能的最终标准。我们通过型式试验，模拟了现场实际运行的各种受力工况，并进行试验和分析，以预测电厂运行的振动情况。因为厂试验振动估算是偏保守的，所以型式试验足以代表电厂运行状况。 HEC 600MW汽轮发电机定子铁心与机座之间采纳立式弹簧板来隔振，其隔振效果直接关系到机座的寿命和正常运行。立式弹簧板结构不同于常规的卧式弹性定位筋，通过实测确定弹簧板的隔振系数，确保机组的安全运行，同时，为将来更大容量机组的隔振结构的设计和计算提供参考。1 机组主要参数 型号 QFSN-600-2YH 额定容量 66667MVA 额定功率 600MW 最续出力 654MW 额定功率因数 0.9 额定电压 20kV 额定电流 19245A 额定转速 3000r/min2 讨论容2.1 模态试验 定子模态试验在总装试验平台上进行，与机组在电厂运行状态完全一致，试验的模态参数反映了机组实际运行的动态特性。2.2 铁心、机座、轴承座振动测量 机座、轴承座的振动是国标要求的，也是电厂运行监测参数。我们严格根据国家标准与工厂标准进行机座的振动试验和分析。2.3 弹簧板隔振系数测量 由型式试验定子铁心和机座的振动试验确定弹簧板隔振系数。3 试验方法和原理3.1 ...
