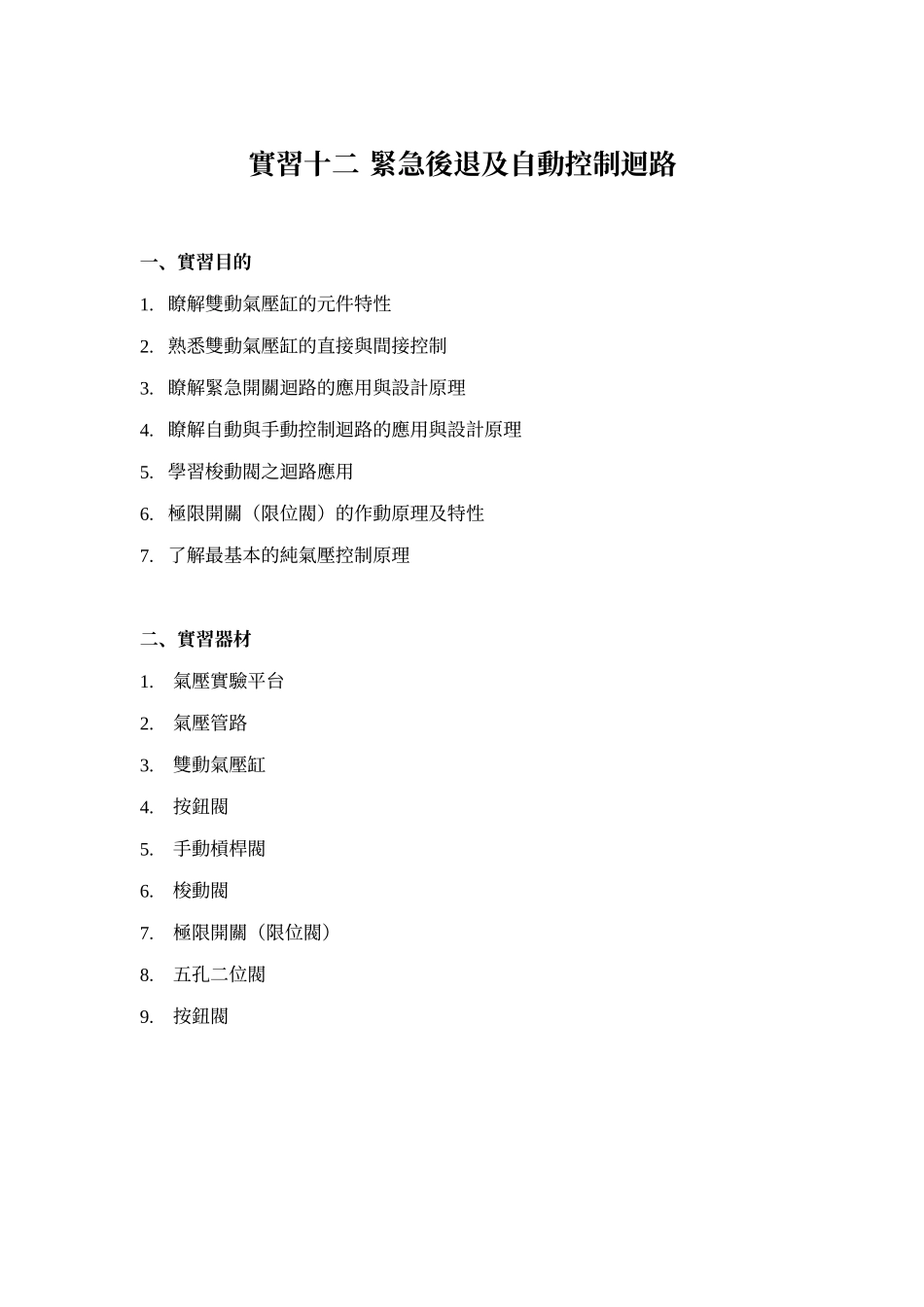

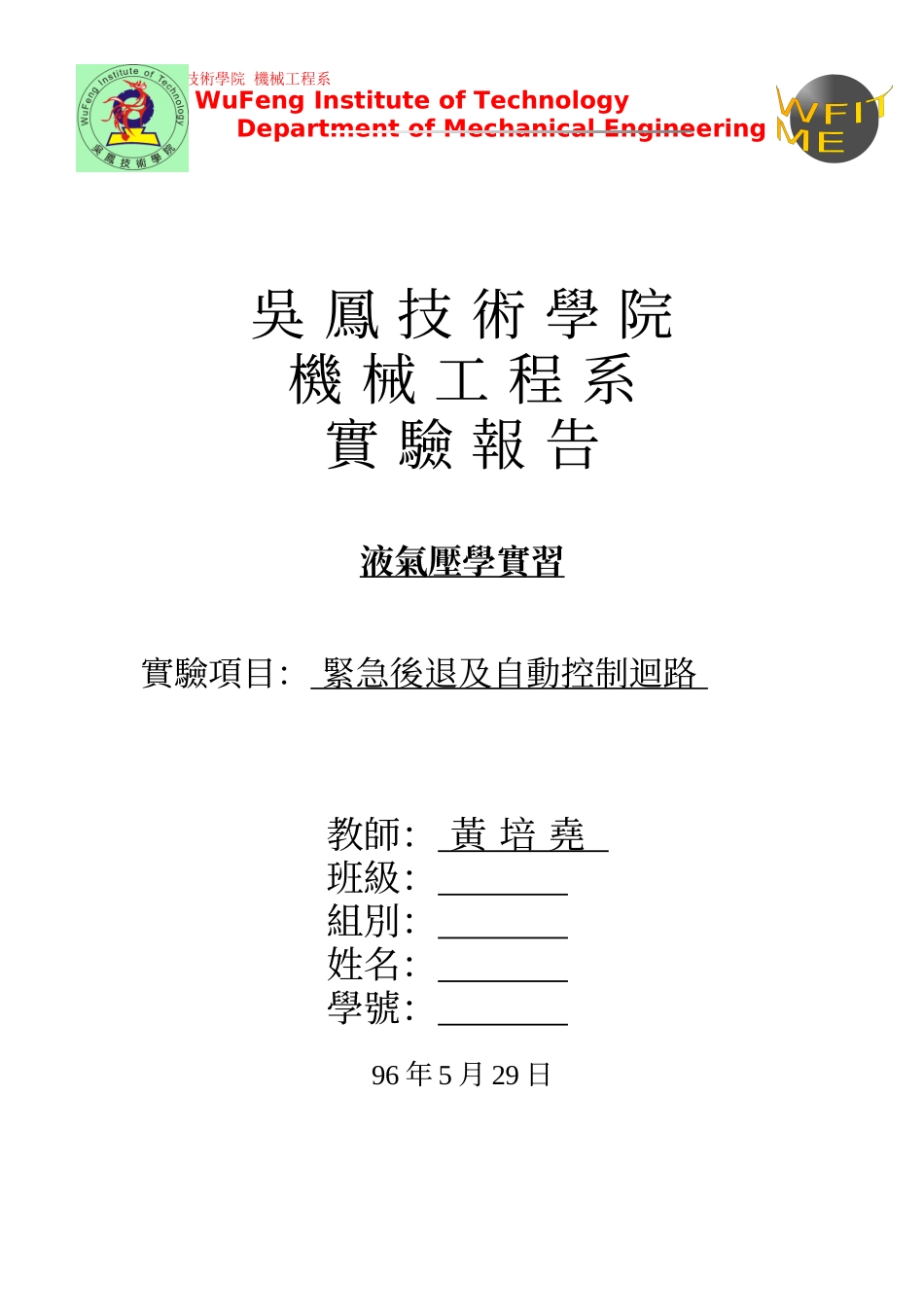

吳鳳技術學院 機械工程系 WuFeng Institute of Technology Department of Mechanical Engineering 吳 鳳 技 術 學 院 機 械 工 程 系 實 驗 報 告液氣壓學實習實驗項目: 緊急後退及自動控制迴路教師: 黃 培 堯班級: 組別: 姓名: 學號: 96 年 5 月 29 日 實習十二 緊急後退及自動控制迴路一、實習目的1. 瞭解雙動氣壓缸的元件特性2. 熟悉雙動氣壓缸的直接與間接控制3. 瞭解緊急開關迴路的應用與設計原理4. 瞭解自動與手動控制迴路的應用與設計原理5. 學習梭動閥之迴路應用6. 極限開關(限位閥)的作動原理及特性7. 了解最基本的純氣壓控制原理二、實習器材1.氣壓實驗平台2.氣壓管路3.雙動氣壓缸4.按鈕閥5.手動槓桿閥6.梭動閥7.極限開關(限位閥)8.五孔二位閥9.按鈕閥三、實習迴路緊急後退開關迴路手動與自動控制迴路四、管線裝配緊急後退開關迴路手動與自動控制迴路五、實習步驟緊急後退開關迴路1. 如講解內容完成安全確保迴路的管線及閥門配置,並打開氣源記錄三點組合上壓力表的壓力,觀察活塞狀況2. 壓按閥 1.3,觀察活塞桿運動情形,並記錄之3. 壓按閥 1.2,觀察活塞桿運動情形,並記錄之4. 調慢壓缸的速度,使活塞桿前進到中途未觸及限位閥前,壓按閥 1.3,觀察活塞作動情況並記錄之5. 壓按閥 1.3(不鬆手),再壓按閥 1.2,觀察活塞運動狀況,並記錄之手動與自動控制迴路1. 如講解內容完成安全確保迴路的管線及閥門配置,並打開氣源記錄三點組合上壓力表的壓力,觀察活塞狀況2. 壓按閥 1.8,觀察活塞桿運動情形,並記錄之3. 壓按閥 1.8(不鬆手),觀察活塞桿運動情形,約 10 秒後放開閥 1.8,觀察活塞桿運動情形,並記錄之4. 扳動閥 1.6,觀察活塞桿運動情形,並記錄之5. 壓按閥 1.8,觀察活塞桿運動情形,並記錄之6. 再次扳動閥 1.6,觀察活塞桿運動情形,並記錄之7. 關閉氣源,收拾管線五、實習記錄緊急後退開關迴路步驟 1. 三點組合之壓力 活塞狀況步驟 2. 壓按閥 1.3步驟 3. 壓按閥 1.2步驟 4. 壓按閥 1.2,再如前述迅速作動閥 1.3(此部分請詳細記錄之)步驟 5. 壓按閥 1.3(不鬆手),再作動閥 1.2(此部分請詳細記錄之)手動與自動控制迴路步驟 1. 三點組合之壓力 活塞狀況步驟 2. 壓按閥 1.8步驟 3. 壓按閥 1.8(不鬆手)約 10 秒後放開閥 1.8步驟 4. 扳動閥 1.6(此部分請詳細記錄之)步驟...
