商业银行办公楼人挖桩工程施工设计方案

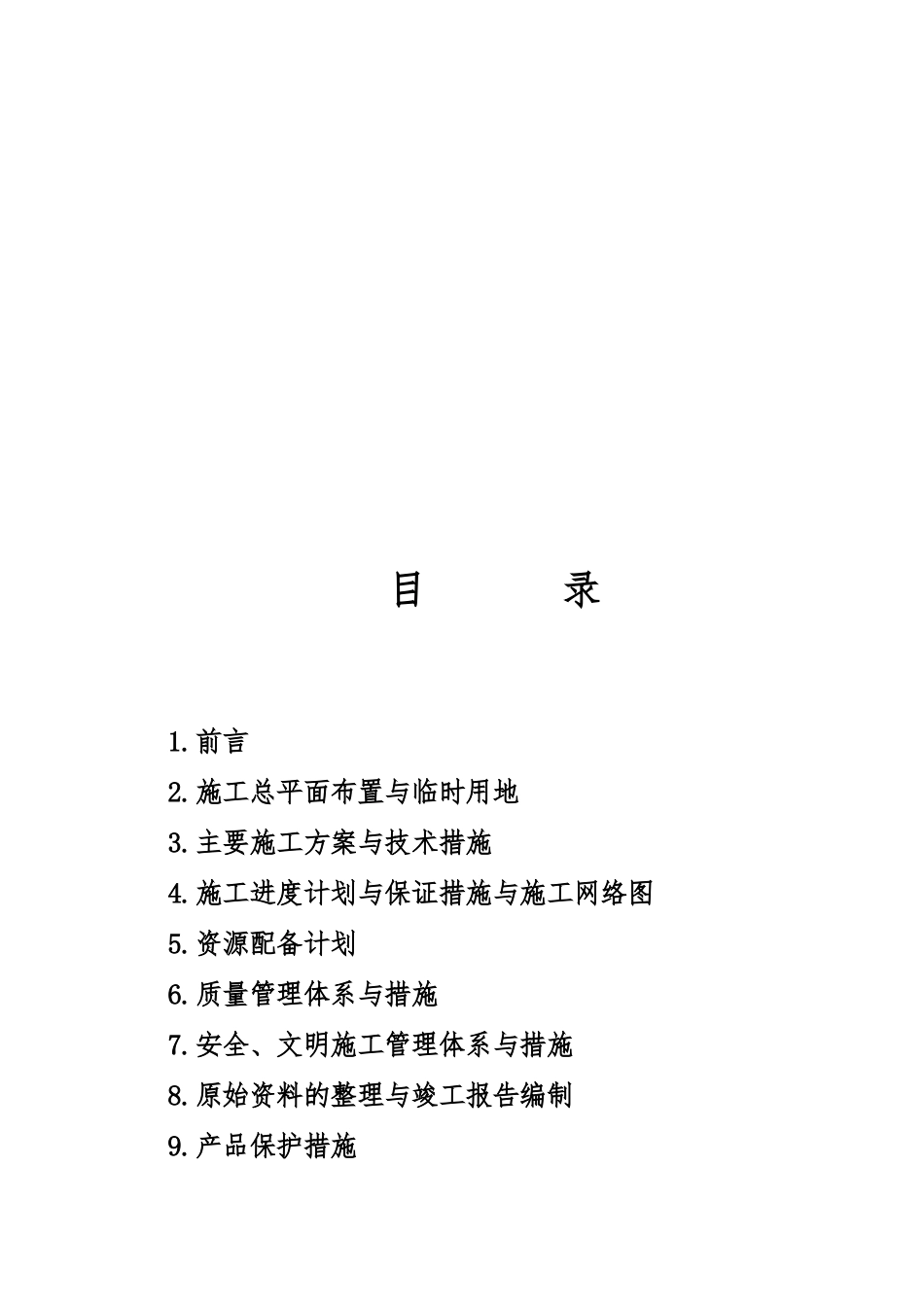

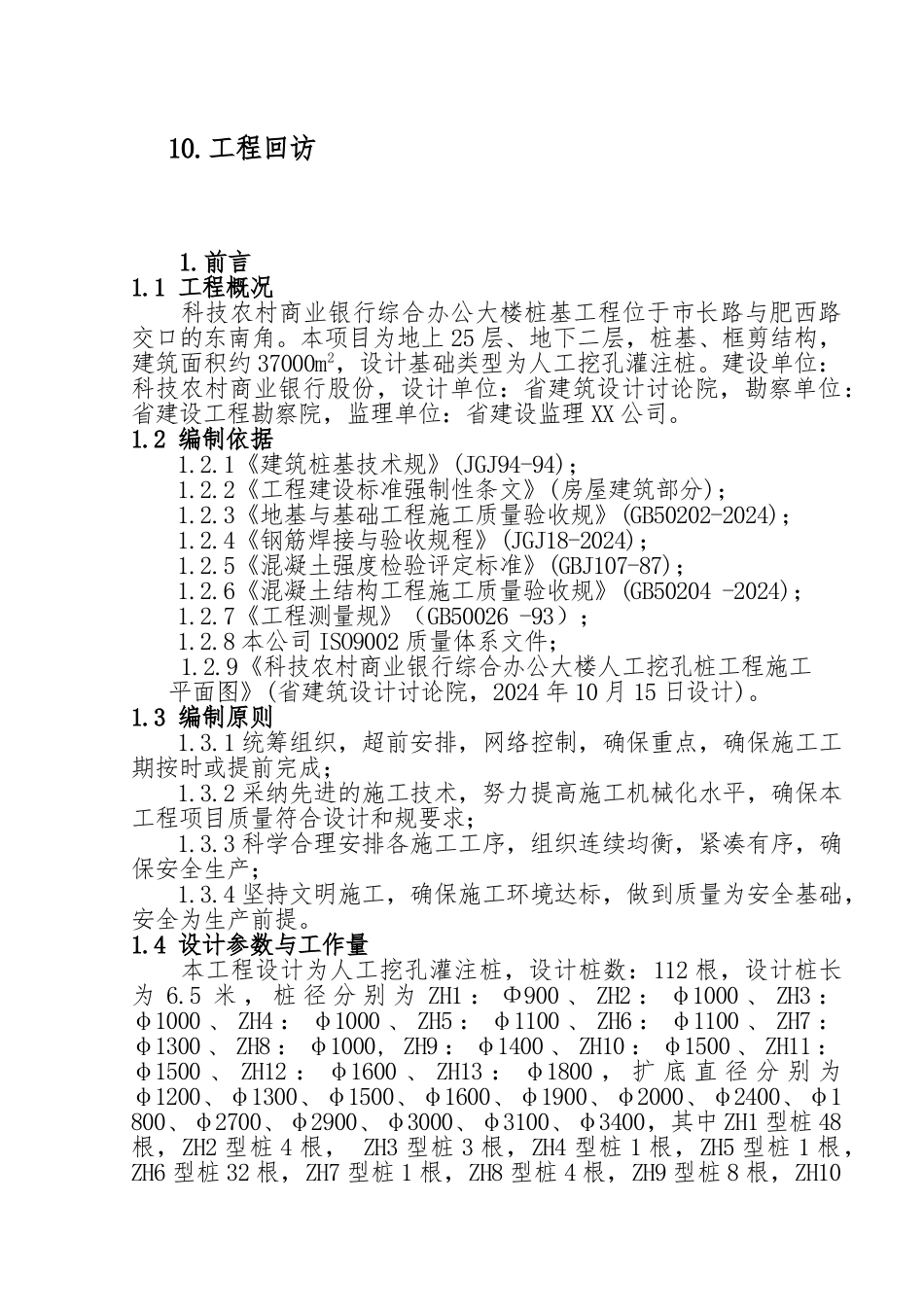

目 录1.前言2.施工总平面布置与临时用地3.主要施工方案与技术措施4.施工进度计划与保证措施与施工网络图5.资源配备计划6.质量管理体系与措施7.安全、文明施工管理体系与措施8.原始资料的整理与竣工报告编制9.产品保护措施10.工程回访 1.前言1.1 工程概况科技农村商业银行综合办公大楼桩基工程位于市长路与肥西路交口的东南角。本项目为地上 25 层、地下二层，桩基、框剪结构，建筑面积约 37000m2，设计基础类型为人工挖孔灌注桩。建设单位：科技农村商业银行股份，设计单位：省建筑设计讨论院，勘察单位：省建设工程勘察院，监理单位：省建设监理 XX 公司。1.2 编制依据1.2.1《建筑桩基技术规》(JGJ94-94)；1.2.2《工程建设标准强制性条文》(房屋建筑部分)；1.2.3《地基与基础工程施工质量验收规》(GB50202-2024)；1.2.4《钢筋焊接与验收规程》(JGJ18-2024)；1.2.5《混凝土强度检验评定标准》(GBJ107-87)；1.2.6《混凝土结构工程施工质量验收规》(GB50204 -2024)；1.2.7《工程测量规》（GB50026 -93）；1.2.8 本公司 ISO9002 质量体系文件；1.2.9《科技农村商业银行综合办公大楼人工挖孔桩工程施工平面图》(省建筑设计讨论院，2024 年 10 月 15 日设计)。1.3 编制原则1.3.1 统筹组织，超前安排，网络控制，确保重点，确保施工工期按时或提前完成；1.3.2 采纳先进的施工技术，努力提高施工机械化水平，确保本工程项目质量符合设计和规要求；1.3.3 科学合理安排各施工工序，组织连续均衡，紧凑有序，确保安全生产；1.3.4 坚持文明施工，确保施工环境达标，做到质量为安全基础，安全为生产前提。1.4 设计参数与工作量本工程设计为人工挖孔灌注桩，设计桩数：112 根，设计桩长为 6.5 米 ， 桩 径 分 别 为 ZH1 ： Φ900 、 ZH2 ： φ1000 、 ZH3 ：φ1000 、 ZH4 ： φ1000 、 ZH5 ： φ1100 、 ZH6 ： φ1100 、 ZH7 ：φ1300 、 ZH8 ： φ1000, ZH9 ： φ1400 、 ZH10 ： φ1500 、 ZH11 ：φ1500 、 ZH12 ： φ1600 、 ZH13 ： φ1800 ， 扩 底 直 径 分 别 为φ1200、φ1300、φ1500、φ1600、φ1900、φ2000、φ2400、φ1800、φ2700、φ2900、φ3000、φ3100、φ3400，其中 ZH1 型桩 48根，ZH2 型桩 4 根， ZH3 型桩 3 根，ZH4 型桩 1 根，ZH5 型桩 1 根，ZH6 型桩 32 根，ZH7 型桩 1 根，ZH8 型桩 4 根，ZH9 型桩 8 根...
