土层锚杆工程施工设计方案

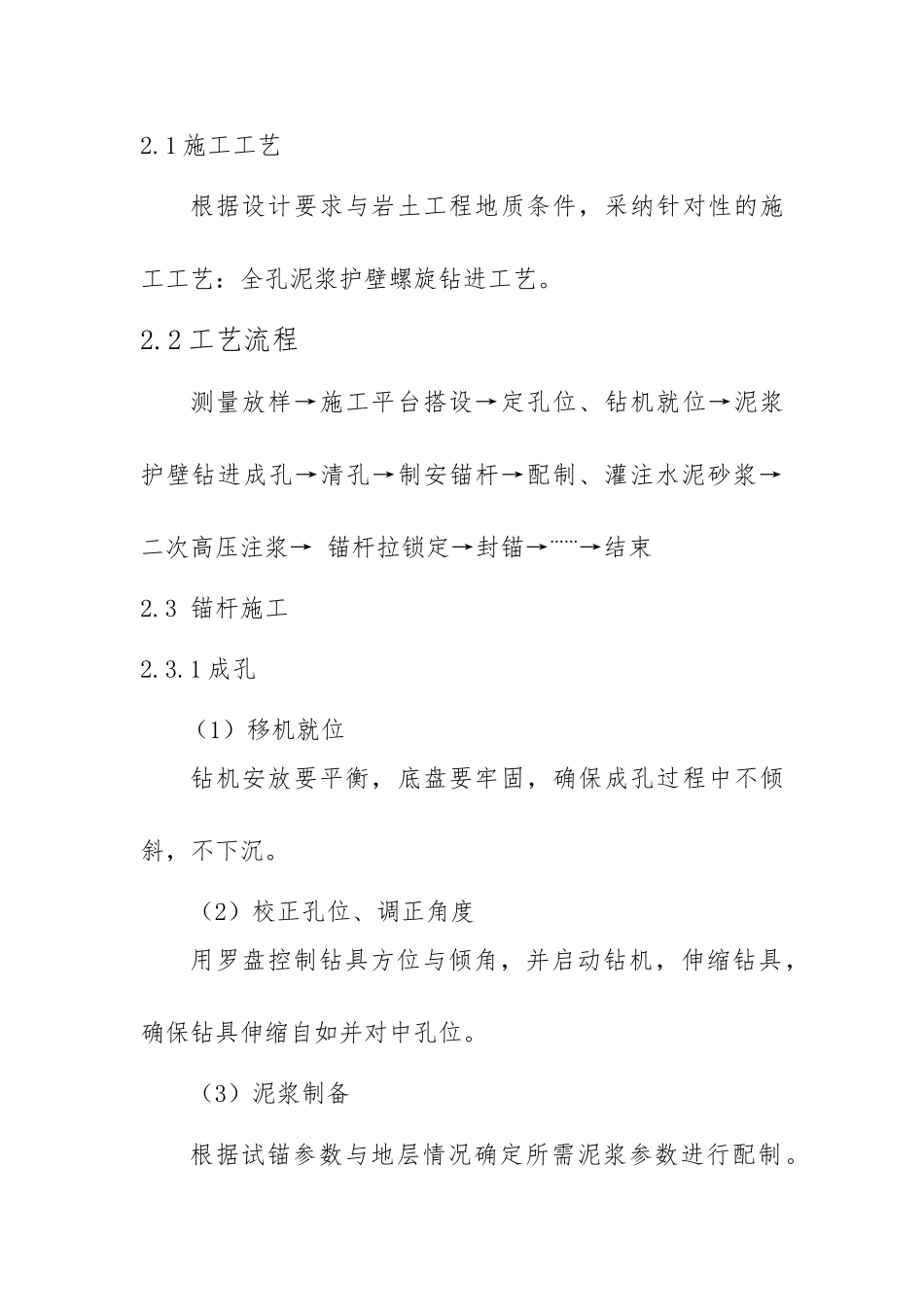

市海河堤岸工程土层锚杆施工方案地质基桩工程公司二 OO 五年四月十七日1施工准备（1）在合同签订后，即着手施工前准备工作，人员进场搭建临时厕所、水泥库、钢筋堆库、锚杆制作棚；规划平整钢筋、砂、碎石、块石堆放场地；钢筋笼制作场地与混凝土集中搅拌场地、砂浆搅拌场地。（2）向供货单位提供材料的数量、品种、供货要求与计划。（3）建立现场的供水、供电系统。（4）施工设备进场，施工材料进场并送检，送施工组织设计报业主、监理审批。（5）测放桩、孔位、安装设备并试运行，参加图纸会审并组织施工人员进行技术交底、向业主、监理等有关单位提交开工申请，召开工前会。2 施工技术方案2.1 施工工艺根据设计要求与岩土工程地质条件，采纳针对性的施工工艺：全孔泥浆护壁螺旋钻进工艺。 2.2 工艺流程测量放样→施工平台搭设→定孔位、钻机就位→泥浆护壁钻进成孔→清孔→制安锚杆→配制、灌注水泥砂浆→二次高压注浆→ 锚杆拉锁定→封锚→……→结束2.3 锚杆施工2.3.1 成孔（1）移机就位钻机安放要平衡，底盘要牢固，确保成孔过程中不倾斜，不下沉。 （2）校正孔位、调正角度用罗盘控制钻具方位与倾角，并启动钻机，伸缩钻具，确保钻具伸缩自如并对中孔位。（3）泥浆制备根据试锚参数与地层情况确定所需泥浆参数进行配制。（4）钻进成孔① 开始钻进时，低压慢钻，当钻头全部进入土层后，方可调大压力，加快钻进，每孔尽量一次性不间断完成，不得无故中间停钻。② 土层锚杆施工采纳跳打法施工，③ 成孔过程中，常常检查钻具的倾角与方位，确保孔斜误差不大于孔深的 2%，保证锚孔轴线平直，终孔前应丈量钻具长度，确保孔深不大于设计孔深的 3%。2.3.2 锚杆制安（1）锚筋的制作包括锚拉杆制作与注浆管（PVC 管）的制作，两者一起捆扎成束即为锚杆。（2）锚筋制作一般均在锚杆钻机施工成孔前完成，如场地条件不容许，可与其他工序交叉进行，但在锚杆工程施工中需保证 6～10 根储备。2.3.3 锚筋制作（1）钢筋、PVC 管要求：① 杆体材料、钢筋的种类、型号和尺寸规格应符合设计要求。② 注浆管采纳通长 PVC 管。③ 制作锚筋时应对钢筋进行调直、除锈、除油。④ 锚头采纳锚具锁定处理。⑤ 锚拉杆每隔 2.0m 焊一个对中支架。（2）PVC 管制作① 注浆管应与锚拉杆绑扎在一起，注浆管与锚筋每隔2m，用铁丝进行绑扎。② 注浆管应采纳通常 PVC 管，其底部与顶部需用塑料胶布封口，底部可比锚拉杆短 50～100mm。2.3.4 ...
