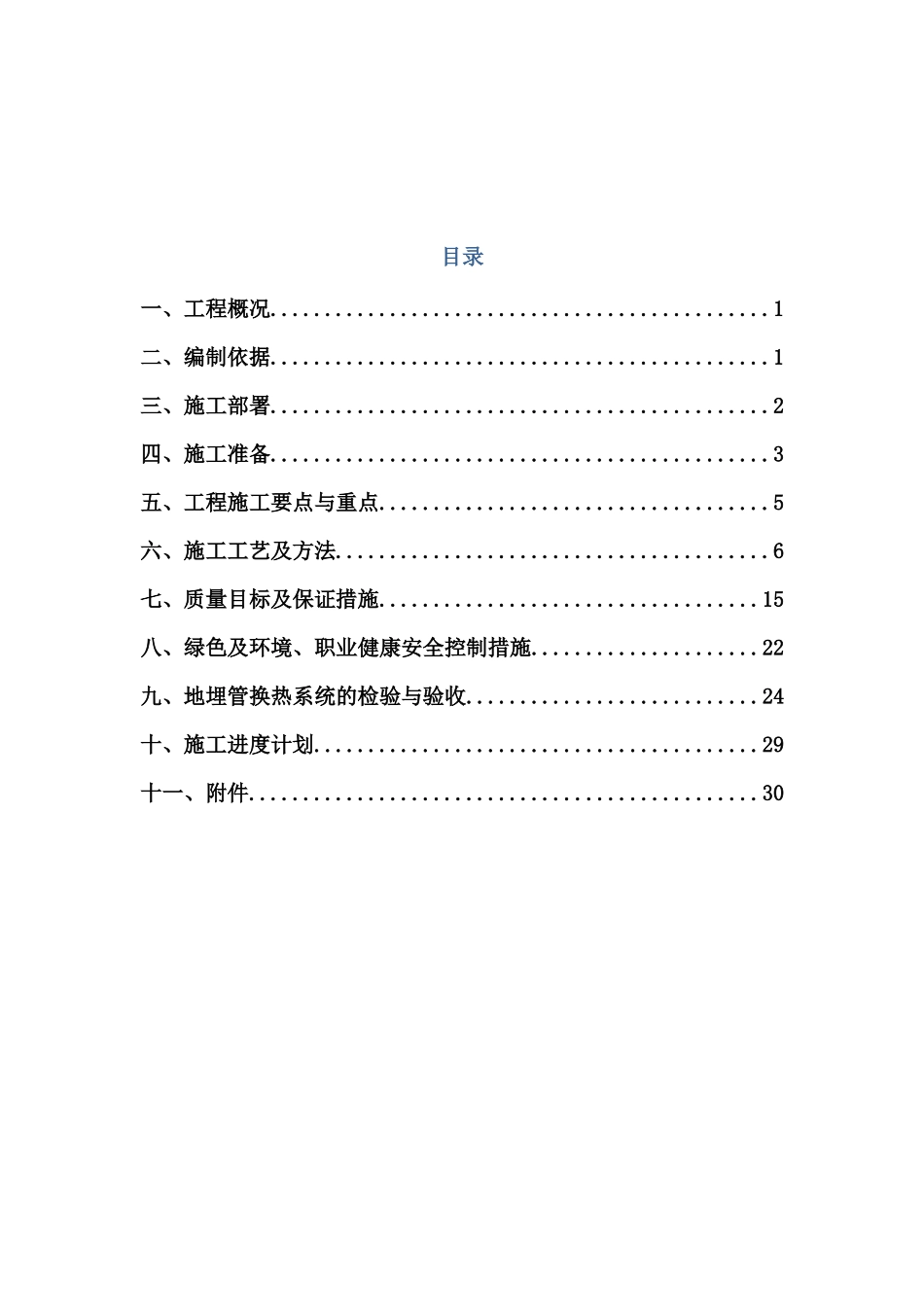

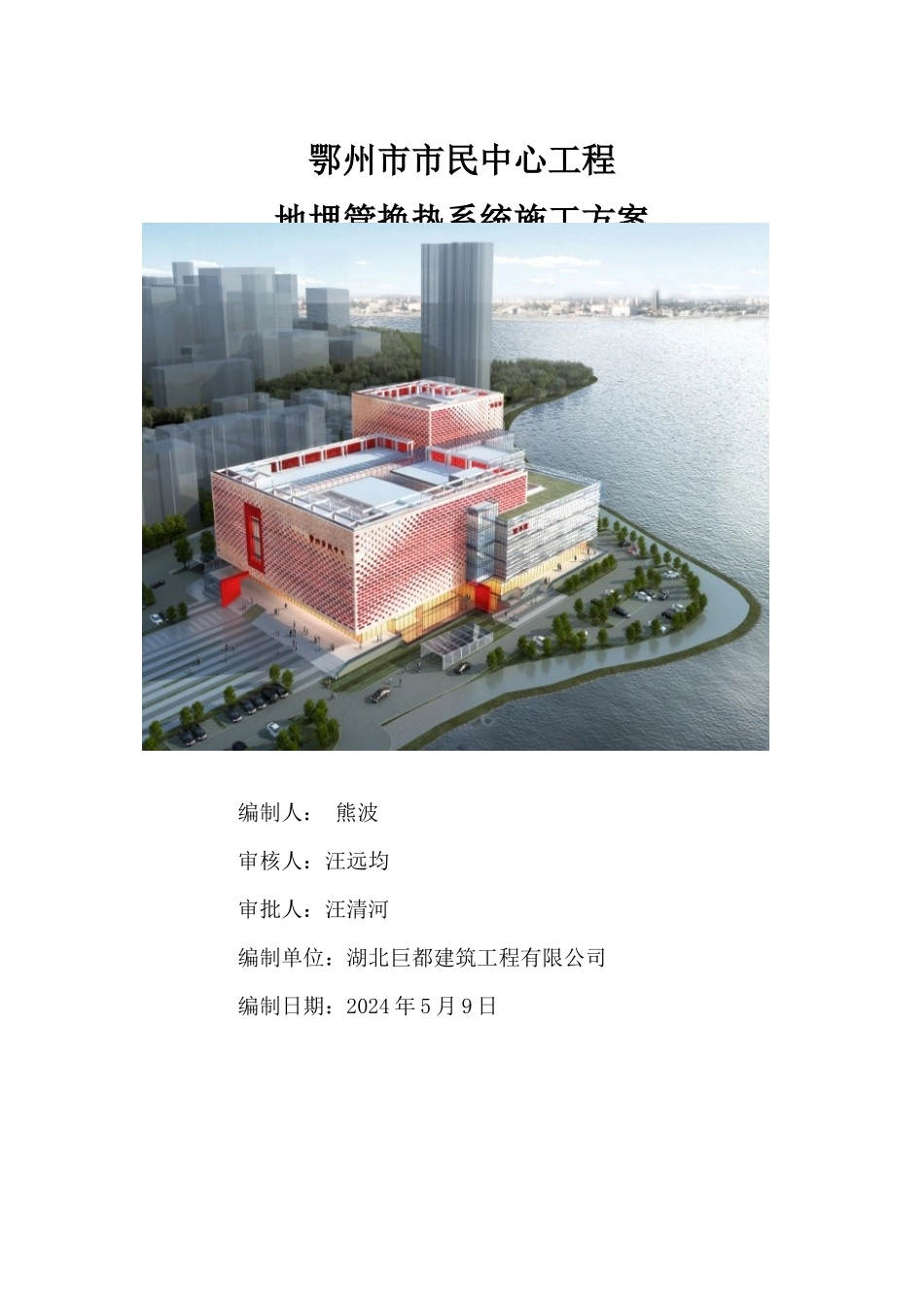

鄂州市市民中心工程地埋管换热系统施工方案 编制人： 熊波 审核人：汪远均 审批人：汪清河 编制单位：湖北巨都建筑工程有限公司 编制日期：2024 年 5 月 9 日目录一、工程概况..............................................1二、编制依据..............................................1三、施工部署..............................................2四、施工准备..............................................3五、工程施工要点与重点....................................5六、施工工艺及方法........................................6七、质量目标及保证措施...................................15八、绿色及环境、职业健康安全控制措施.....................22九、地埋管换热系统的检验与验收...........................24十、施工进度计划.........................................29十一、附件...............................................30一、工程概况1.1 建筑设计概况鄂州市市民中心工程位于鄂州市城南，西侧与北侧临洋澜湖，南侧为胡家畈居民区，东侧紧邻古城路。本工程总建筑面积为 55507.6㎡，其中地上建筑面积35148.2㎡，地下两层，局部一层，地下建筑面积：20359.4㎡。地上含三个主楼：档案馆(9982.10㎡)、图书馆(9996.90㎡)、市民服务中心(15169.2㎡)，采纳人工挖孔灌注墩基础和局部柱下独立柱基。1.2 建设工程概况表1.3 室外地埋换热器概况鄂州市市民中心室外地埋换热器系统采纳垂直钻孔埋管方式，垂直埋管群井布置于绿化带下面，共计424 口（A 区 106 口、B 区 100 口、C 区 106 口、D 区 112 口）双管 U 型 DN25 管，管材采纳高密度聚乙烯管（PE100,1.6Mpa）,井径 150mm，有效埋深 120m，间距大 于 4.0m, 详 见 附 件 附 图 。 地 下 埋 管 换 热 器 环 路 的 水 平 管 为 DN25-DN50, PE100,1.6Mpa1.3.1 室外地埋换热井分区平面布置图（见附图）二、编制依据1.鄂州市市民中心工程施工图纸2.《鄂州市市民中心岩土工程勘察报告书》3.《地源热泵系统工程技术法律规范》要求4.《聚乙烯管道工程技术规程》（CJJ63-2024）5.《通风与空调工程施工及验收法律规范》（GB50243-2024）6.《地源热泵系统工程技术法律规范》（GB50366-2024）7.《地埋聚乙烯给水管道工程技术法律规范》（CJJ101-2024）三、施工部署3.1 施工总体部署根据本工程场地的特点，本工程划...
