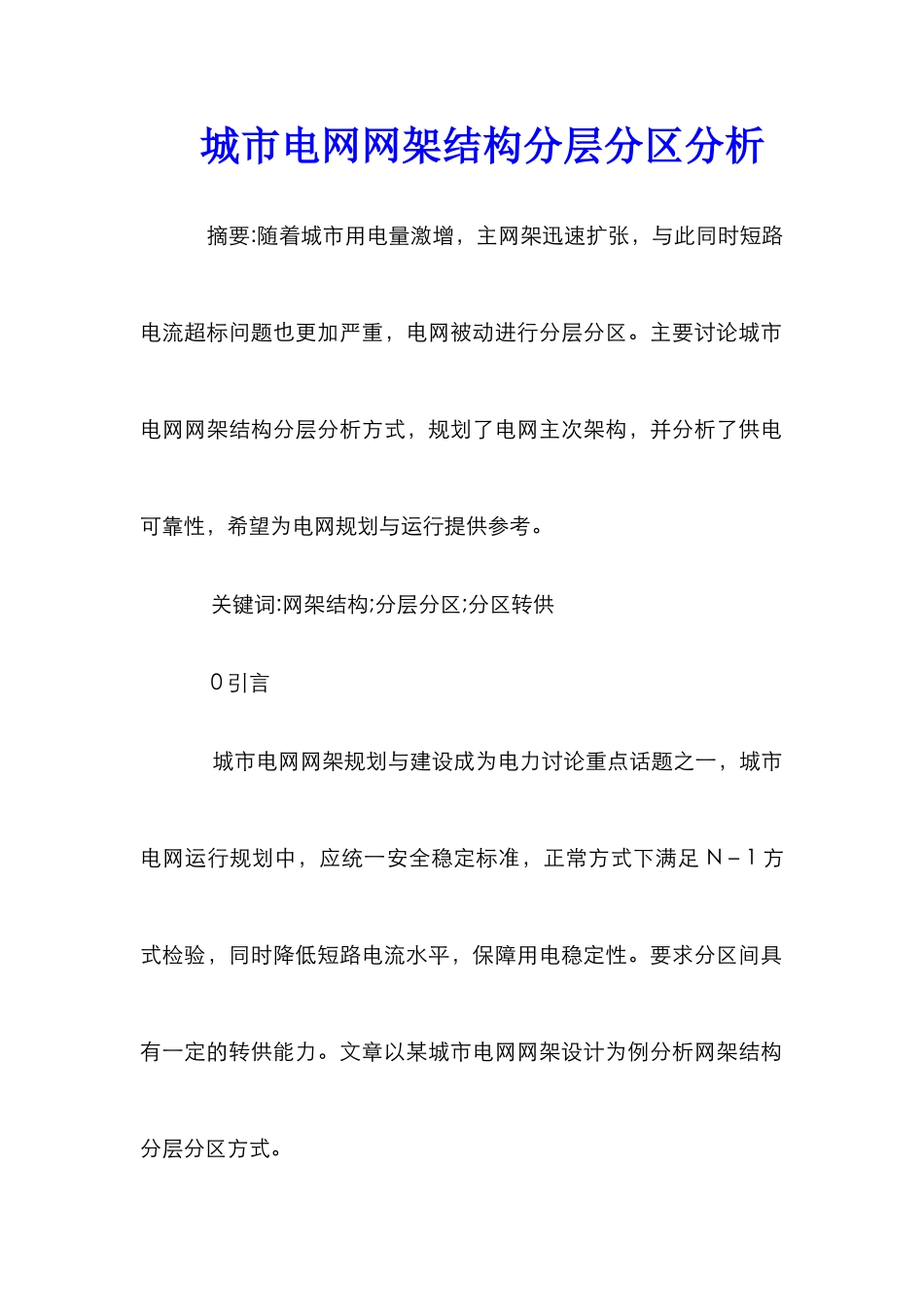

城市电网网架结构分层分区分析 摘要:随着城市用电量激增，主网架迅速扩张，与此同时短路电流超标问题也更加严重，电网被动进行分层分区。主要讨论城市电网网架结构分层分析方式，规划了电网主次架构，并分析了供电可靠性，希望为电网规划与运行提供参考。 关键词:网架结构;分层分区;分区转供 0 引言 城市电网网架规划与建设成为电力讨论重点话题之一，城市电网运行规划中，应统一安全稳定标准，正常方式下满足 N－1 方式检验，同时降低短路电流水平，保障用电稳定性。要求分区间具有一定的转供能力。文章以某城市电网网架设计为例分析网架结构分层分区方式。 1 电网层次性网架结构 该城市供电分区为五类，其中 B 类面积 52．26m2，F 类面积最大为 5437m2，D 类和 E 类相当，约在 1900m2。在控制短路电流中，220kV 母线分裂运行是最为有效的方式。随着城市不断扩展，550kV 短路电流将会进一步提高，尤其是特高压电网的设计，短路水平进一步提高。主网架的设计应本着安全、成本最低原则，同时考虑开环运行，次网架结构设计中需要节约成本，稳定平衡，在满足合格要求基础上，采纳最低投资，不同分区结合线路载流值来选择线路型号。主变不宜并列运行，有两种设计方案。方案一:变电站母线分裂运行，通过网架实现 I 段与 II 段母线供区联合运行，联络通道配置 3 个双回线路。这种方案能够将短路电流降低 9kA。方案二:母线分裂运行，并且 220kV 网络能够与部分供区联合运行。联络通道配置 3 个双回线路，同时配置 1000MVA 主变。这种方案能够经短路电流降低 8kA。方案一在设置中采纳的是单独分区方式，两段母线分裂运行，布置局部枢纽变，提高母线供电可靠性。方案二则是变电站两个分区，其中一个变电站母线分裂运行，与另一个变电站分裂运行母线分别合环，中间设置枢纽变电站，这种方案不仅能够保证 220kV 供电可靠性，同时具有不同的 550kV 变电站，可靠性更高。方案二在实施中将会出现电磁环网问题，为避开影响到电网的运行，要求对外的 220kV 联络线在 4 回以上，设备检修时不需要调整接线方式。方案一分区结构在一定条件下能够相互转换，能够满足不同阶段电网需求，在具体实施中应优先考虑这种接线方式。 分区 550kV 变电应保证在 3 台以上，分层分区运行后，各个分区的短路电流相对稳定，电流增长是由于电力系统等值阻抗引起。应确保各个分区与主网的联络线数量。无论采纳何种接线方式，都要求联络...
