基础工程课程设计

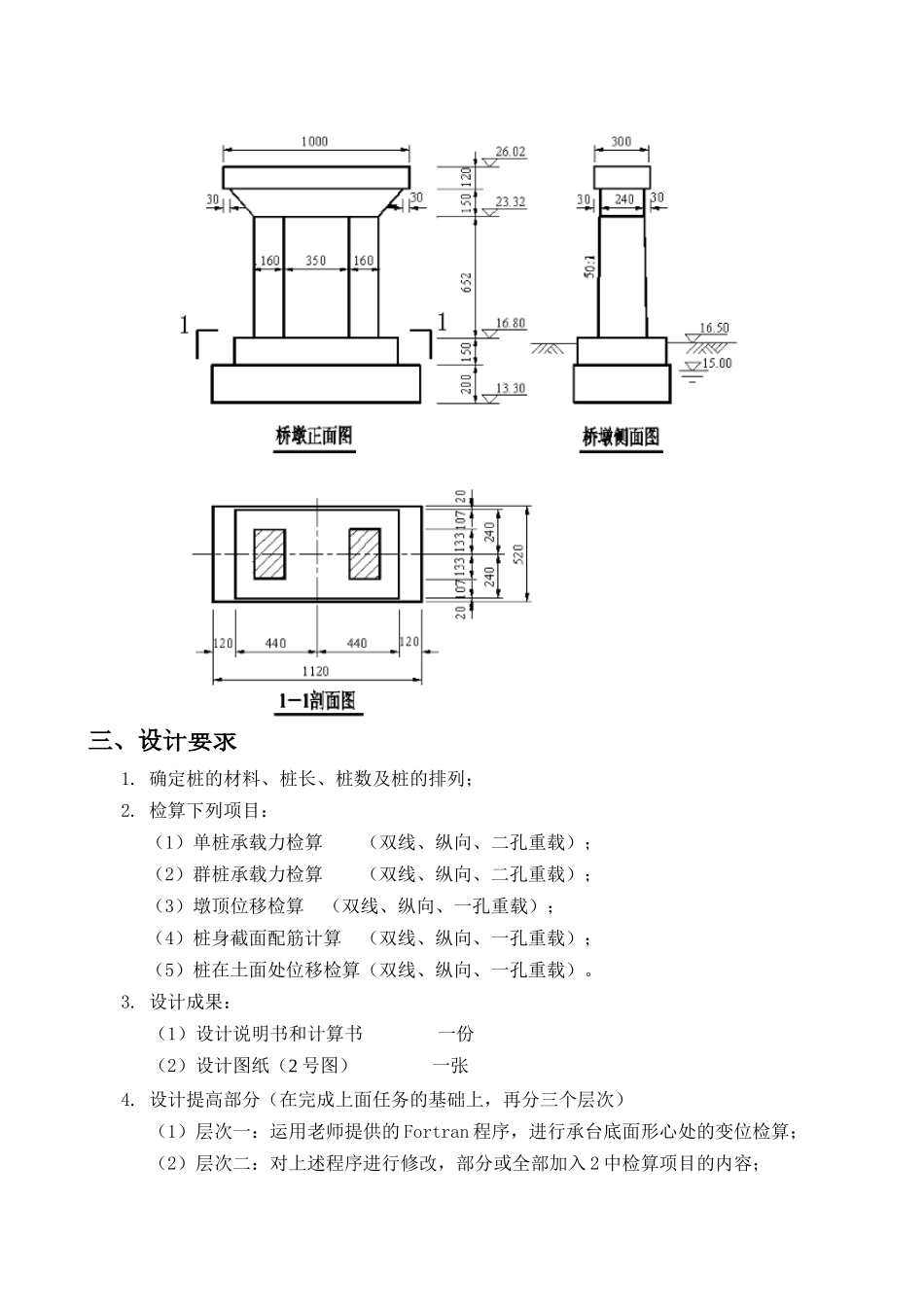

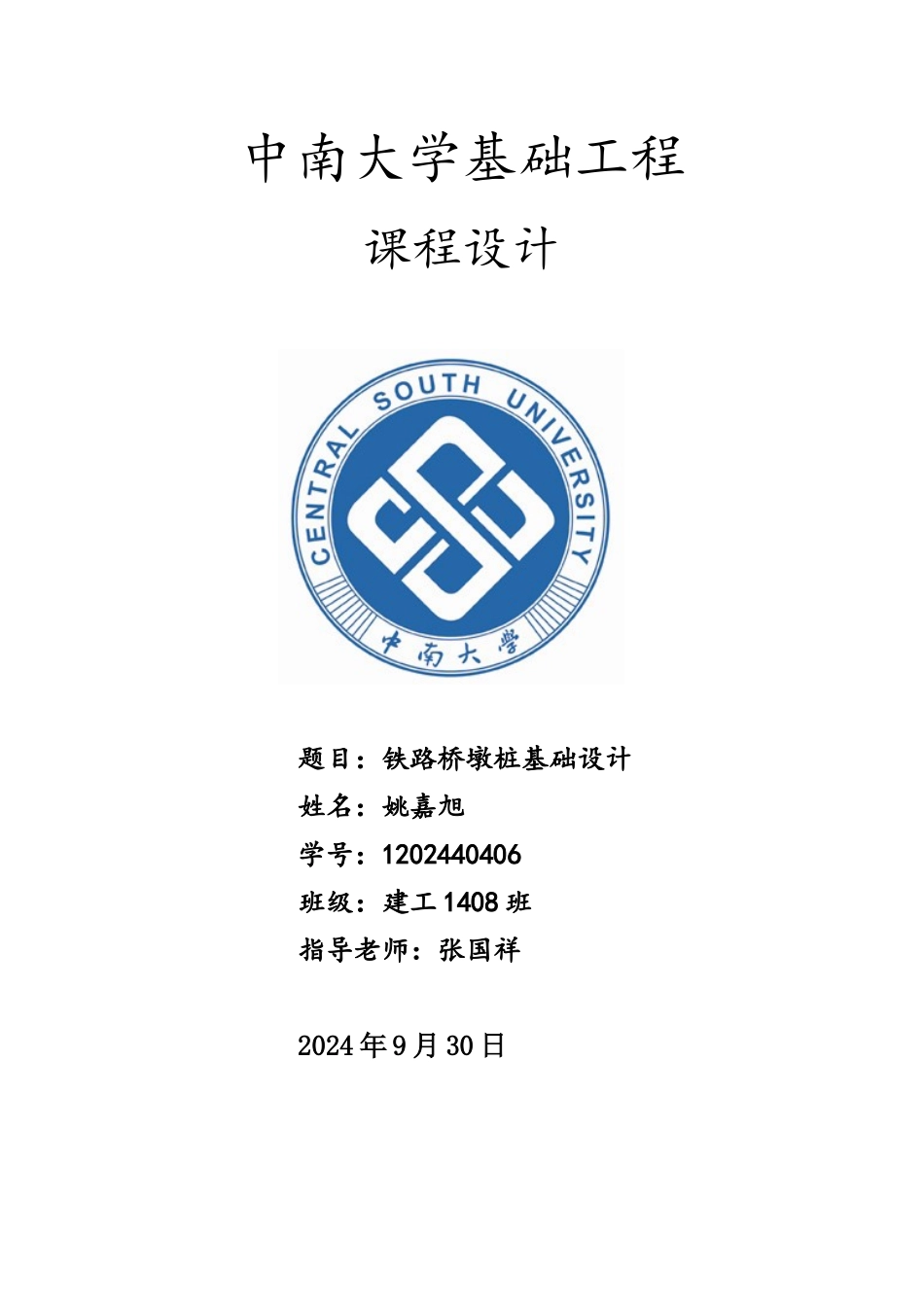

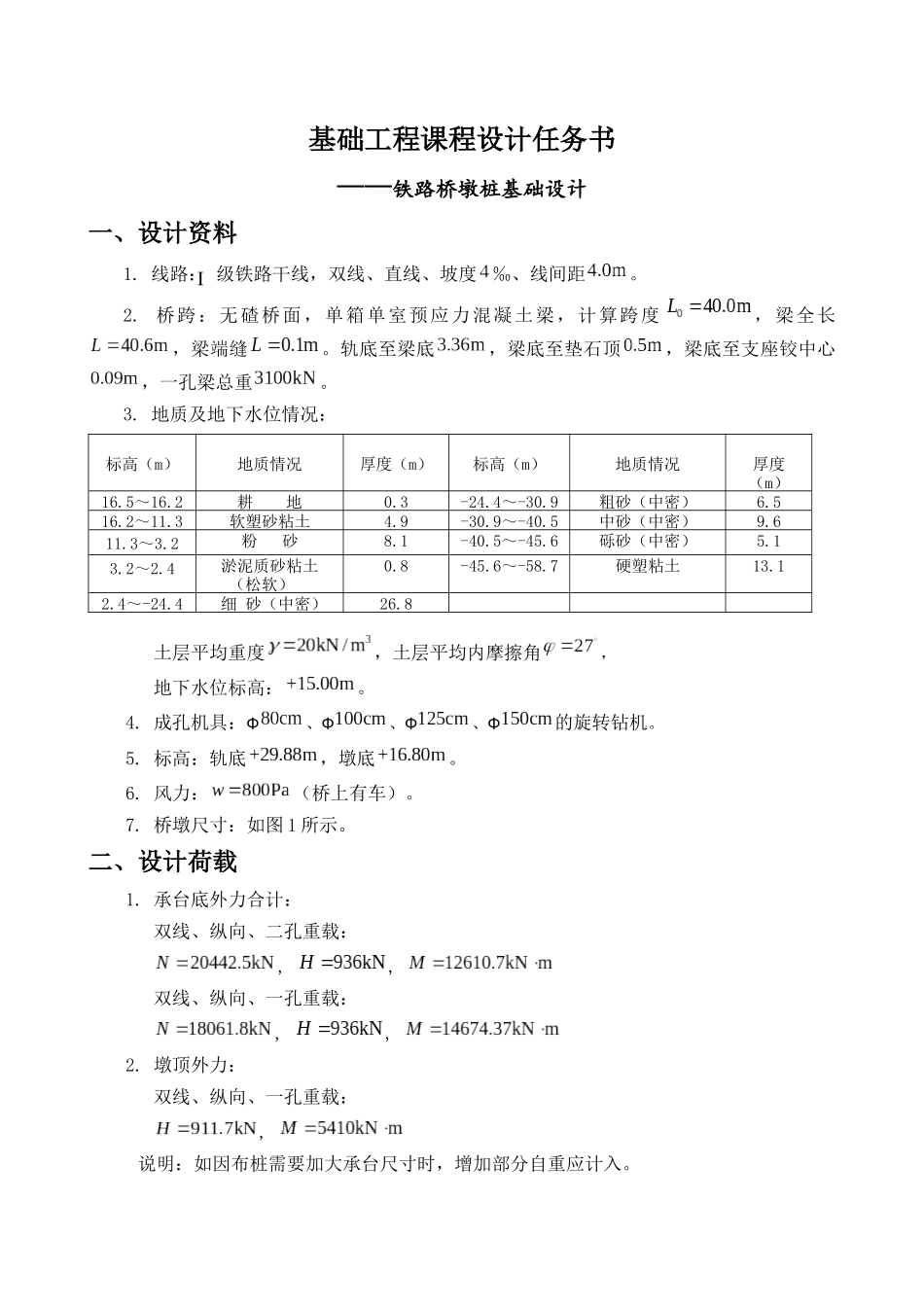

中南大学基础工程课程设计 题目：铁路桥墩桩基础设计姓名：姚嘉旭 学号：1202440406班级：建工 1408 班指导老师：张国祥2024 年 9 月 30 日I基础工程课程设计任务书——铁路桥墩桩基础设计一、设计资料1. 线路： 级铁路干线，双线、直线、坡度‰、线间距。2. 桥跨：无碴桥面，单箱单室预应力混凝土梁，计算跨度，梁全长，梁端缝。轨底至梁底，梁底至垫石顶，梁底至支座铰中心，一孔梁总重。3. 地质及地下水位情况：标高（m）地质情况厚度（m）标高（m）地质情况厚度（m）16.5～16.2耕 地0.3-24.4～-30.9粗砂（中密）6.516.2～11.3软塑砂粘土4.9-30.9～-40.5中砂（中密）9.611.3～3.2粉 砂8.1-40.5～-45.6砾砂（中密）5.13.2～2.4淤泥质砂粘土（松软）0.8-45.6～-58.7硬塑粘土13.12.4～-24.4 细 砂（中密）26.8土层平均重度，土层平均内摩擦角，地下水位标高：。 4. 成孔机具：Φ、Φ、Φ、Φ的旋转钻机。5. 标高：轨底，墩底。 6. 风力：（桥上有车）。 7. 桥墩尺寸：如图 1 所示。二、设计荷载 1. 承台底外力合计： 双线、纵向、二孔重载： , , 双线、纵向、一孔重载： , , 2. 墩顶外力： 双线、纵向、一孔重载： , 说明：如因布桩需要加大承台尺寸时，增加部分自重应计入。图 1 桥墩尺寸示意图三、设计要求1. 确定桩的材料、桩长、桩数及桩的排列；2. 检算下列项目：（1）单桩承载力检算 （双线、纵向、二孔重载）；（2）群桩承载力检算 （双线、纵向、二孔重载）；（3）墩顶位移检算 （双线、纵向、一孔重载）；（4）桩身截面配筋计算 （双线、纵向、一孔重载）；（5）桩在土面处位移检算（双线、纵向、一孔重载）。3. 设计成果：（1）设计说明书和计算书 一份（2）设计图纸（2 号图） 一张4. 设计提高部分（在完成上面任务的基础上，再分三个层次）（1）层次一：运用老师提供的 Fortran 程序，进行承台底面形心处的变位检算；（2）层次二：对上述程序进行修改，部分或全部加入 2 中检算项目的内容；（3）层次三：调整涉及参数（如桩长、桩径、桩间距等），观察这些参数对运行结果（包括承台底面形心处的变位、墩顶位移等）的影响，加深对力学概念的理解。（4）提交相对的数据文件和结果文件（层次三还可写出心得体会）目 录第一部分 设计说明书 ………………………………………………………1 1一、基本概况……………………………………………………………………11二、设计依据…...
