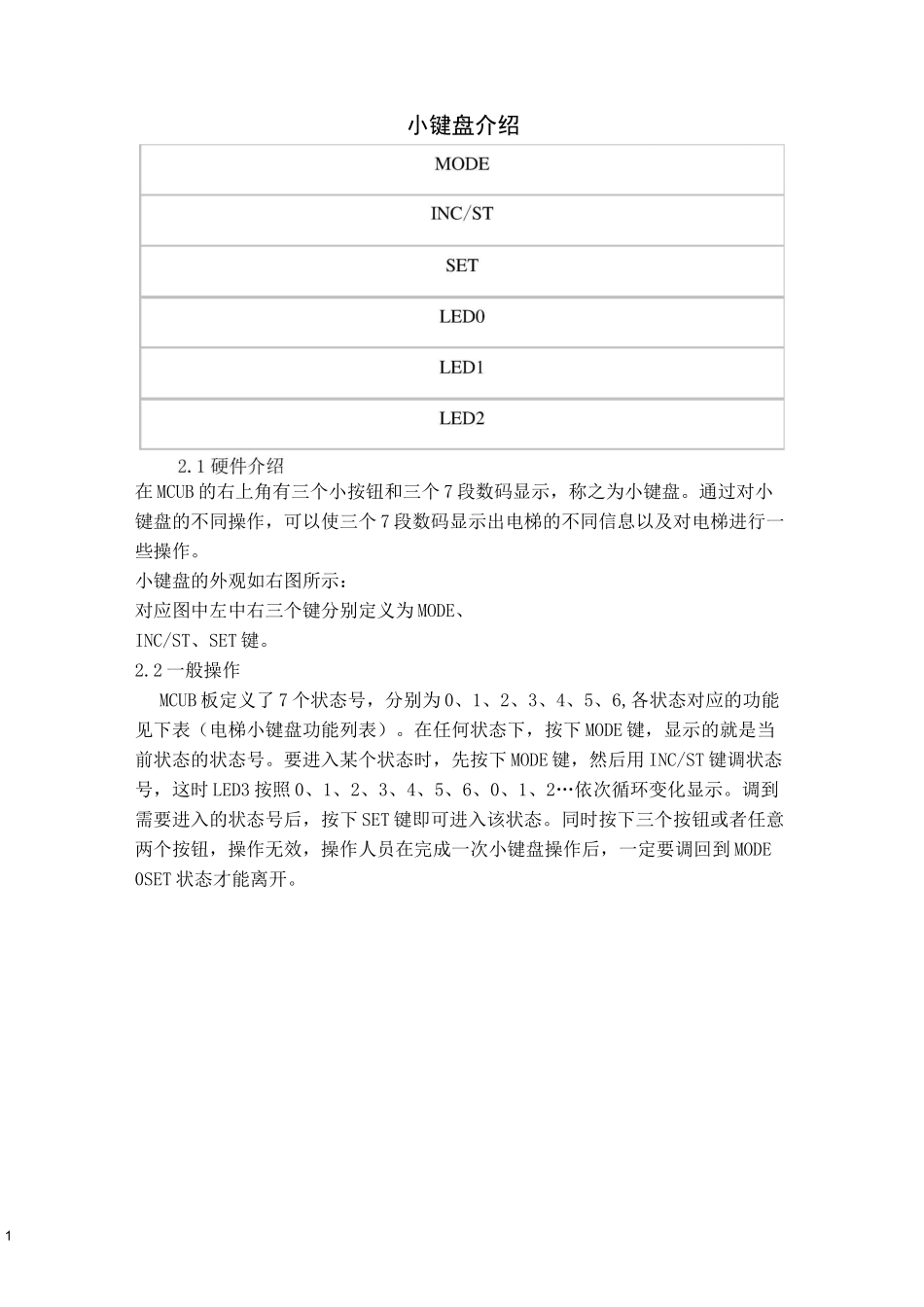

1小键盘介绍在 MCUB 的右上角有三个小按钮和三个 7 段数码显示,称之为小键盘。通过对小键盘的不同操作,可以使三个 7 段数码显示出电梯的不同信息以及对电梯进行一些操作。小键盘的外观如右图所示:对应图中左中右三个键分别定义为 MODE、INC/ST、SET 键。2.2 一般操作MCUB 板定义了 7 个状态号,分别为 0、1、2、3、4、5、6,各状态对应的功能见下表(电梯小键盘功能列表)。在任何状态下,按下 MODE 键,显示的就是当前状态的状态号。要进入某个状态时,先按下 MODE 键,然后用 INC/ST 键调状态号,这时 LED3 按照 0、1、2、3、4、5、6、0、1、2…依次循环变化显示。调到需要进入的状态号后,按下 SET 键即可进入该状态。同时按下三个按钮或者任意两个按钮,操作无效,操作人员在完成一次小键盘操作后,一定要调回到 MODE0SET 状态才能离开。2电梯小键盘功能列表状态号功能MODE0SET缺省模式,显示楼层,设为此模式可以清除其他模式的设定MODE1SET电梯状态显示模式,在此状态下可以按 INC 键进入 I/O 口查看模式,该状态下可显示 19 组电梯状态MODE2SET层咼测定模式MODE3SET机房检修模式MODE4SET清除当前显示故障记录,此模式在 1.5 秒后会自动清除MODE5SET禁止超载检测模式MODE6SET查看主微机故障列表,冋时可在此操作清除内部所有故障记录表2.3 各状态解释1)MODE0SET电梯正常运行时(无故障),3 个 LED 显示运行方向和层楼位置,其中 LEDO显示的是电梯的运行方向(表示方式与 FMT 板一致),LED1 和 LED2 显示电梯层楼位置。当系统只有变频器类故障时,变频器类故障码(E101〜E140)与层楼位置交替显示;当系统只有控制系统类故障时,控制系统类故障码(E010〜E094)与层楼位置交替显示;当系统既有变频器类故障又有控制系统类故障时,变频器类故障码(E101〜E140)、控制系统类故障码(E010〜E094)与层楼位置交替显示。当同一类故障(变频器类、控制系统类)有几个故障同时存在时,只显示故障码排在前面的一个故障,当最前面的故障消除后,再显示排在下面的故障。2)MODE1SET该状态下可显示电梯的 19 个基本状态,并且可以查看 18 组 I/O 信号子状态。进入该状态后(MODE1SET),三个 LED 显示的是电梯的基本状态,其具体意义请参看下表(电梯运行基本状态显示定义表)。在基本状态下按 INC/ST 键,3则进入查看18 组I/O 信号子状态。此时LEDO 显示的是子状态的组号,共有18 组,...
