塔吊安拆专项工程施工设计方案交底

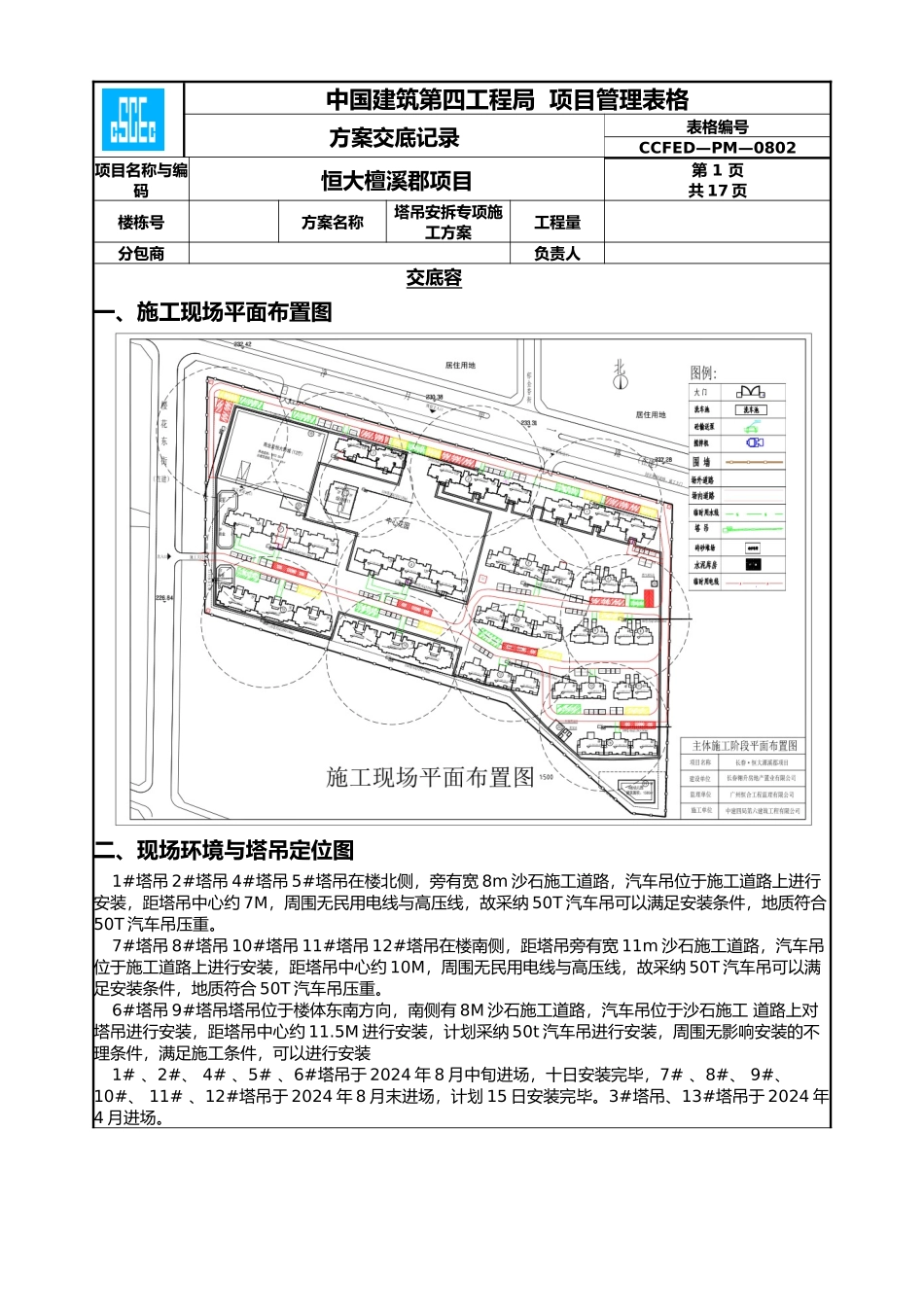

中国建筑第四工程局 项目管理表格方案交底记录表格编号CCFED—PM—0802项目名称与编码恒大檀溪郡项目第 1 页共 17 页楼栋号方案名称塔吊安拆专项施工方案工程量分包商负责人交底容一、施工现场平面布置图二、现场环境与塔吊定位图 1#塔吊 2#塔吊 4#塔吊 5#塔吊在楼北侧，旁有宽 8m 沙石施工道路，汽车吊位于施工道路上进行安装，距塔吊中心约 7M，周围无民用电线与高压线，故采纳 50T 汽车吊可以满足安装条件，地质符合50T 汽车吊压重。 7#塔吊 8#塔吊 10#塔吊 11#塔吊 12#塔吊在楼南侧，距塔吊旁有宽 11m 沙石施工道路，汽车吊位于施工道路上进行安装，距塔吊中心约 10M，周围无民用电线与高压线，故采纳 50T 汽车吊可以满足安装条件，地质符合 50T 汽车吊压重。 6#塔吊 9#塔吊塔吊位于楼体东南方向，南侧有 8M 沙石施工道路，汽车吊位于沙石施工 道路上对塔吊进行安装，距塔吊中心约 11.5M 进行安装，计划采纳 50t 汽车吊进行安装，周围无影响安装的不理条件，满足施工条件，可以进行安装 1# 、2#、 4# 、5# 、6#塔吊于 2024 年 8 月中旬进场，十日安装完毕，7# 、8#、 9#、 10#、 11# 、12#塔吊于 2024 年 8 月末进场，计划 15 日安装完毕。3#塔吊、13#塔吊于 2024 年4 月进场。图 1 1#塔吊位置平面定位图图 2 2#塔吊位置平面定位图图 3 3#塔吊位置平面定位图 图 4 4#塔吊位置平面定位图图 5 5#塔吊位置平面定位图图 6 6#塔吊位置平面定位图图 7 7#塔吊位置平面定位图图 8 8#塔吊位置平面定位图图 9 9#塔吊位置平面定位图图 10 10#塔吊位置平面定位图图 11 11#塔吊位置平面定位图图 13 13#塔吊位置平面定位图三、安装注意事项、要求与措施 1、安装注意事项 1）汽车吊支腿牢固可靠 2）严禁超载 3）吊具良好。按被吊物的重量选择正确的幅度 4）吊点位置正确 5）安装作业必须按说明顺序进行 6）必须安装并使用安全防护措施，如爬梯、平台、护栏、安全带等 7）平衡臂上未装配重时，严禁吊载 8）风速超过 12m/s 时，严禁安装作业 9）必须根据起重臂长度确定配重数量 10）起吊或落下标准节时，要尽可能地靠近塔身 11）基础采纳支脚固定式，必须按混凝土块中心线对称安装 12）注意固定支腿鱼尾板的安装尺寸 13）做一组防雷接地，接地电阻值不大于 4Ω，防雷接地做法：用 L40×4 角钢埋于基础旁边，用—40×4 镀锌扁铁与塔基基础节连接 14）...
