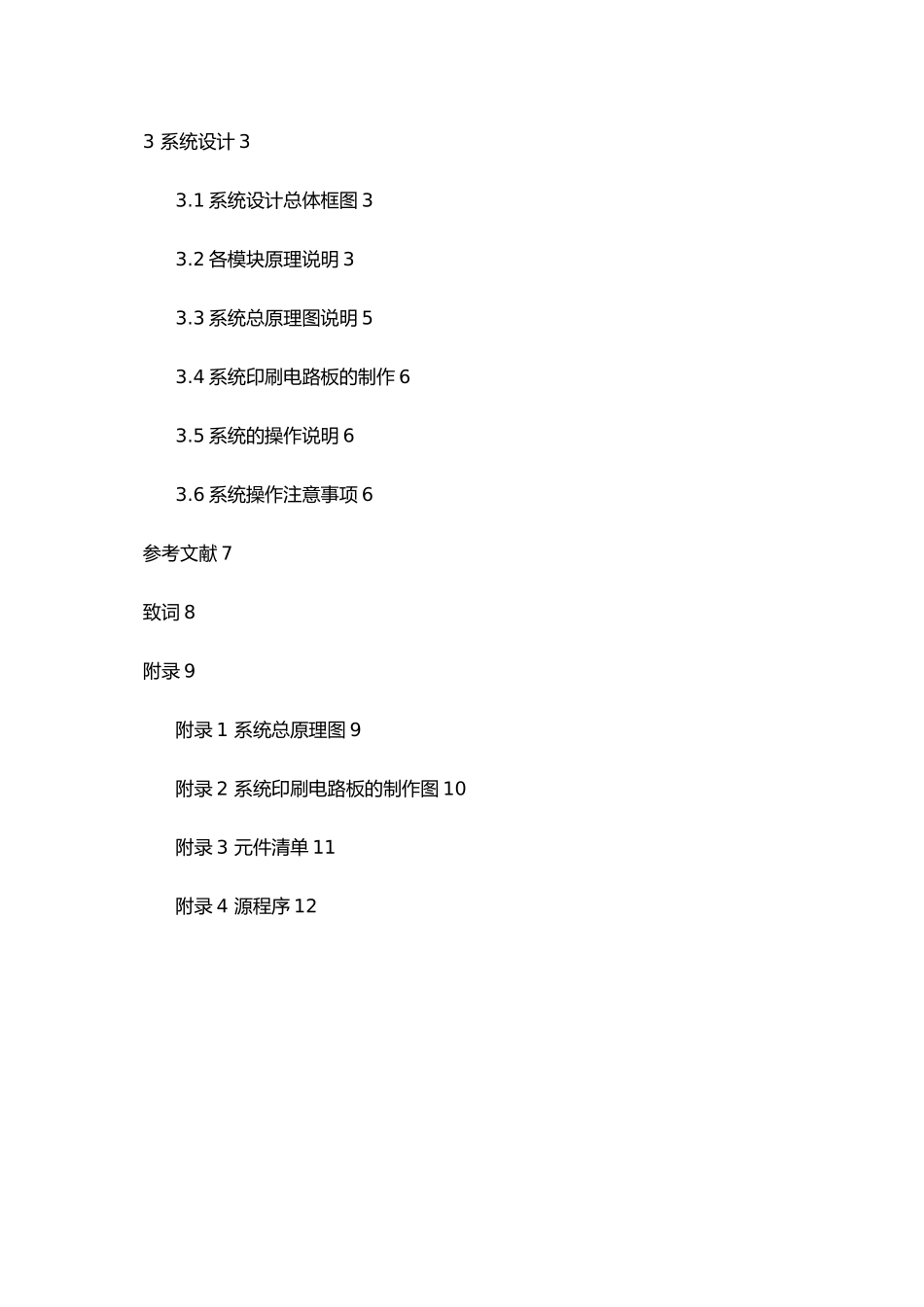

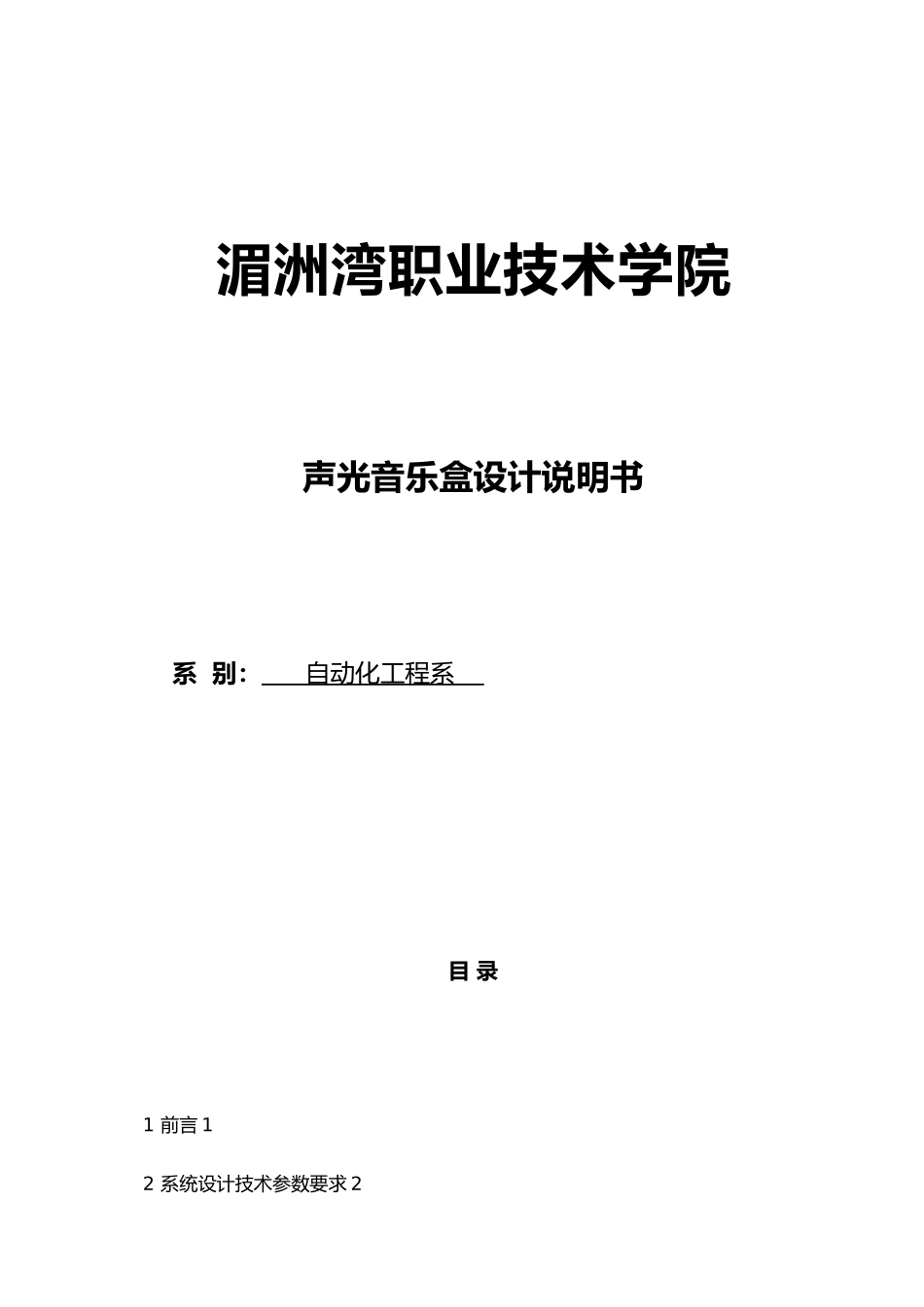

湄洲湾职业技术学院声光音乐盒设计说明书系 别： 自动化工程系 目 录1 前言 12 系统设计技术参数要求 23 系统设计 33.1 系统设计总体框图 33.2 各模块原理说明 33.3 系统总原理图说明 53.4 系统印刷电路板的制作 63.5 系统的操作说明 63.6 系统操作注意事项 6参考文献 7致词 8附录 9附录 1 系统总原理图 9附录 2 系统印刷电路板的制作图 10附录 3 元件清单 11附录 4 源程序 121.前言随着人类社会的进展，人们对视觉、听觉方面的享受提出了越来越高的要求。小小的音乐盒可以给人们带来美好的回忆，提高人们的精神文化享受。传统音乐盒多是机械型的，体积笨重，发音单调 ，不能实现批量生产。本文设计的音乐盒是以 AT89C51 单片机为核心元件的电子式音乐盒，体积小，重量轻，能演奏和弦音乐，功能多，外观效果多彩，使用方便，并具有一定的商业价值。单片微型计算机是大规模集成电路技术进展的产物，属第四代电子计算机，它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。它的应用必定导致传统的控制技术从根本上发生变革。因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。 电子式音乐盒是现代电子科技与音乐结合的产物，它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要容是用 STC89C51 单片机为核心控制元件，设计一个电子式音乐盒。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块。本文主要对使用单片机设计简易电子式音乐盒进行了分析，并介绍了基于单片机电子式音乐盒系统统硬件组成。利用单片机产生不同频率来获得我们要求的音阶，可以播放事先保存的三首优美的曲目。本文分别从原理图，主要芯片，各模块原理与各模块的程序的调试来详细阐述。通过设计本系统有助于增进了解单片机的基本功能，使制作者对单片机的原理的理解和应用能力显著提高。2.系统设计技术参数要求1．利用按键切换演奏出不同的乐曲。扬声器发出乐曲，按键可以切换 LED 闪耀的样式。使用 6个按键，两个用来切换歌曲，一个切换八路 LED 的变化花样。一个用来启动，一个用来停止，另一个是复位。2．用 PROTEL 99 SE 设计电路图，PCB 图等。3．歌曲可以自己随意的写进音乐盒中。4．由于歌曲占用存比较大，单片机存小，将两块单片机一同使用，两者可以通讯。5．数码管显示...
