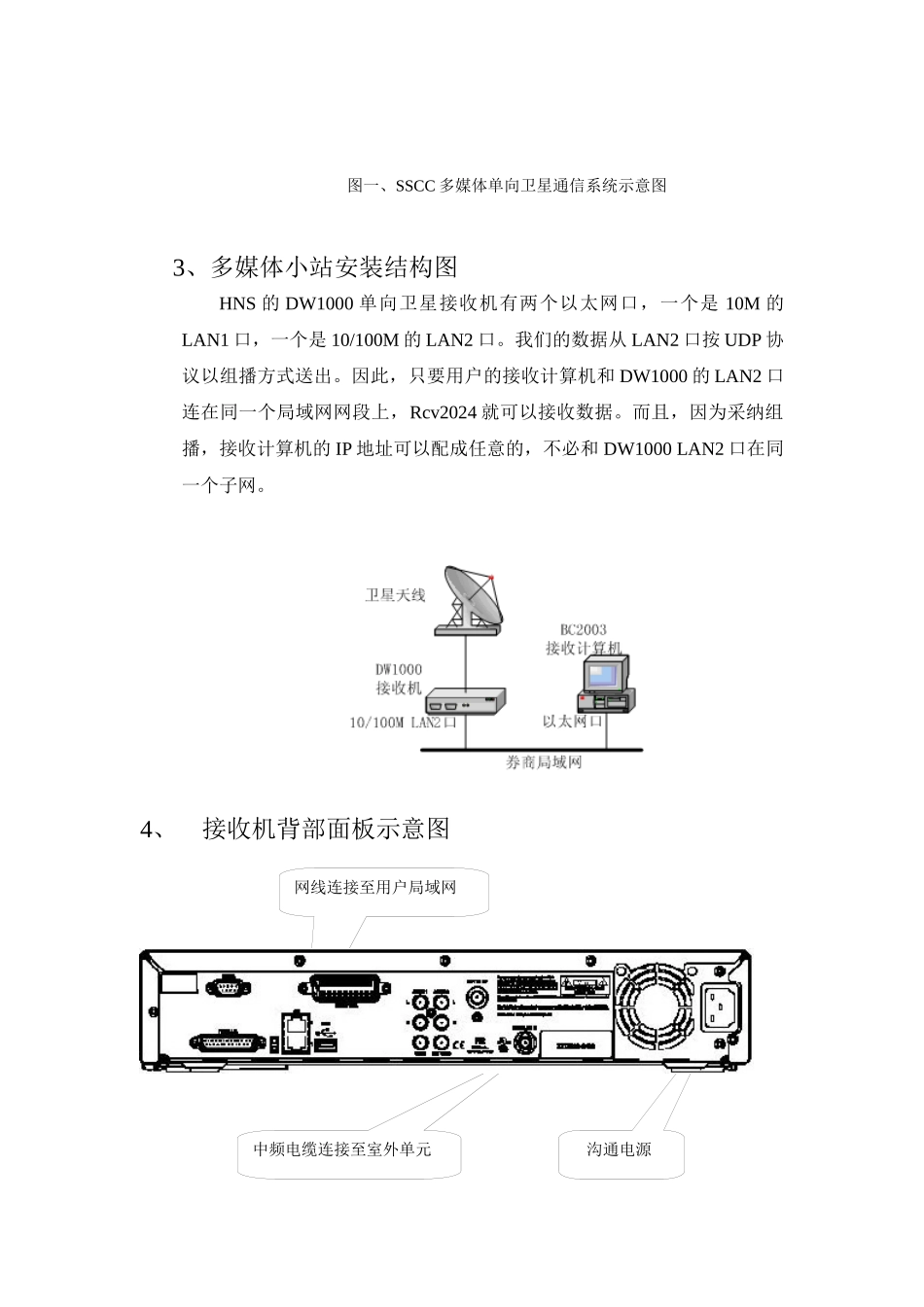

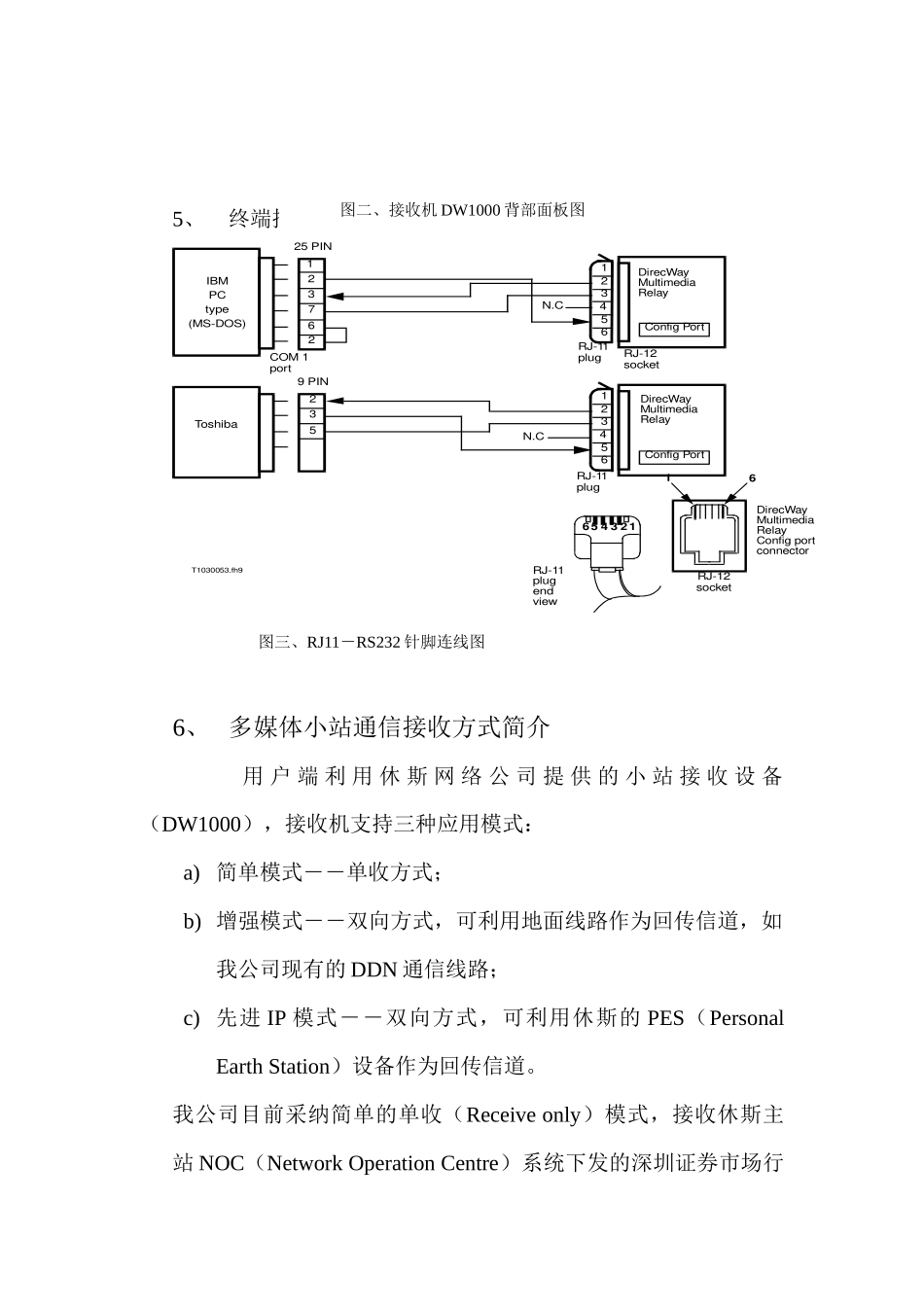

多媒体高单用户操作手册一、 多媒体小站组织与结构 1、系统简介BC2024 汇合了原高速单向广播通信系统、双向卫星广播通信系统、地面 TCP 及 UDP 广播通信系统的功能，支持 UDP 协议、TCP 协议以及串口异步协议，可用于深圳证券通信网支持的各类通信线路，包括新一代多媒体单向卫星、NEC 双向卫星、DDN、拨号等。在用户有到主站的回传线路时，BC2024 还可以实现文件申请传送、小站状态监测等双向功能。 2、深圳多媒体卫星通信系统结构图SSCC 主站小站室外单元IFL 接口LAN2DW1000BC2024接收计算机券商局域网券商行情服务器地面网路由器地面网亚太五号3、多媒体小站安装结构图HNS 的 DW1000 单向卫星接收机有两个以太网口，一个是 10M 的LAN1 口，一个是 10/100M 的 LAN2 口。我们的数据从 LAN2 口按 UDP 协议以组播方式送出。因此，只要用户的接收计算机和 DW1000 的 LAN2 口连在同一个局域网网段上，Rcv2024 就可以接收数据。而且，因为采纳组播，接收计算机的 IP 地址可以配成任意的，不必和 DW1000 LAN2 口在同一个子网。4、 接收机背部面板示意图 图一、SSCC 多媒体单向卫星通信系统示意图网线连接至用户局域网中频电缆连接至室外单元沟通电源 5、终端控制线的制作 图三、RJ11－RS232 针脚连线图6、 多媒体小站通信接收方式简介 用 户 端 利 用 休 斯 网 络 公 司 提 供 的 小 站 接 收 设 备（DW1000），接收机支持三种应用模式：a) 简单模式――单收方式；b) 增强模式――双向方式，可利用地面线路作为回传信道，如我公司现有的 DDN 通信线路；c) 先进 IP 模式――双向方式，可利用休斯的 PES（Personal Earth Station）设备作为回传信道。我公司目前采纳简单的单收（Receive only）模式，接收休斯主站 NOC（Network Operation Centre）系统下发的深圳证券市场行图二、接收机 DW1000 背部面板图T1030053.fh9IBMPCtype(MS-DOS)123762Toshiba52325 PIN9 PINCOM 1port123456N.C123456RJ-11plugRJ-11plugN.C6RJ-11plugendview1234561DirecWayMultimediaRelayDirecWayMultimediaRelayDirecWayMultimediaRelayConfig portconnectorRJ-12socketRJ-12socketConfig PortConfig Port情信息、成交信息以及各种数据文件。 二、 多媒体小站软件安装与调试1、多媒体小站软件环境需求Rcv2024 要求运行在 NT 系列的 32 位 Windows 操作系统（包括 WindowsNT...
