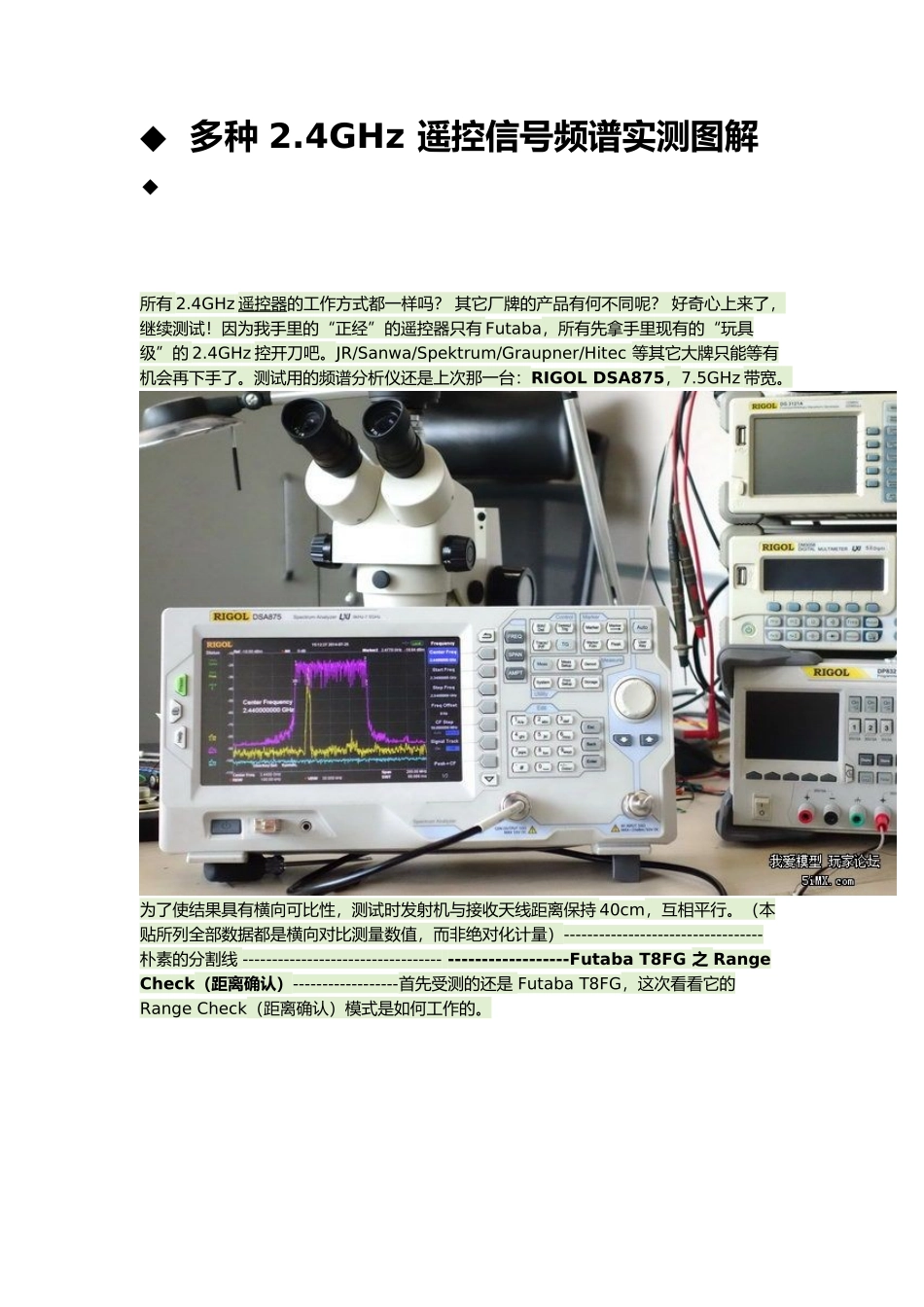

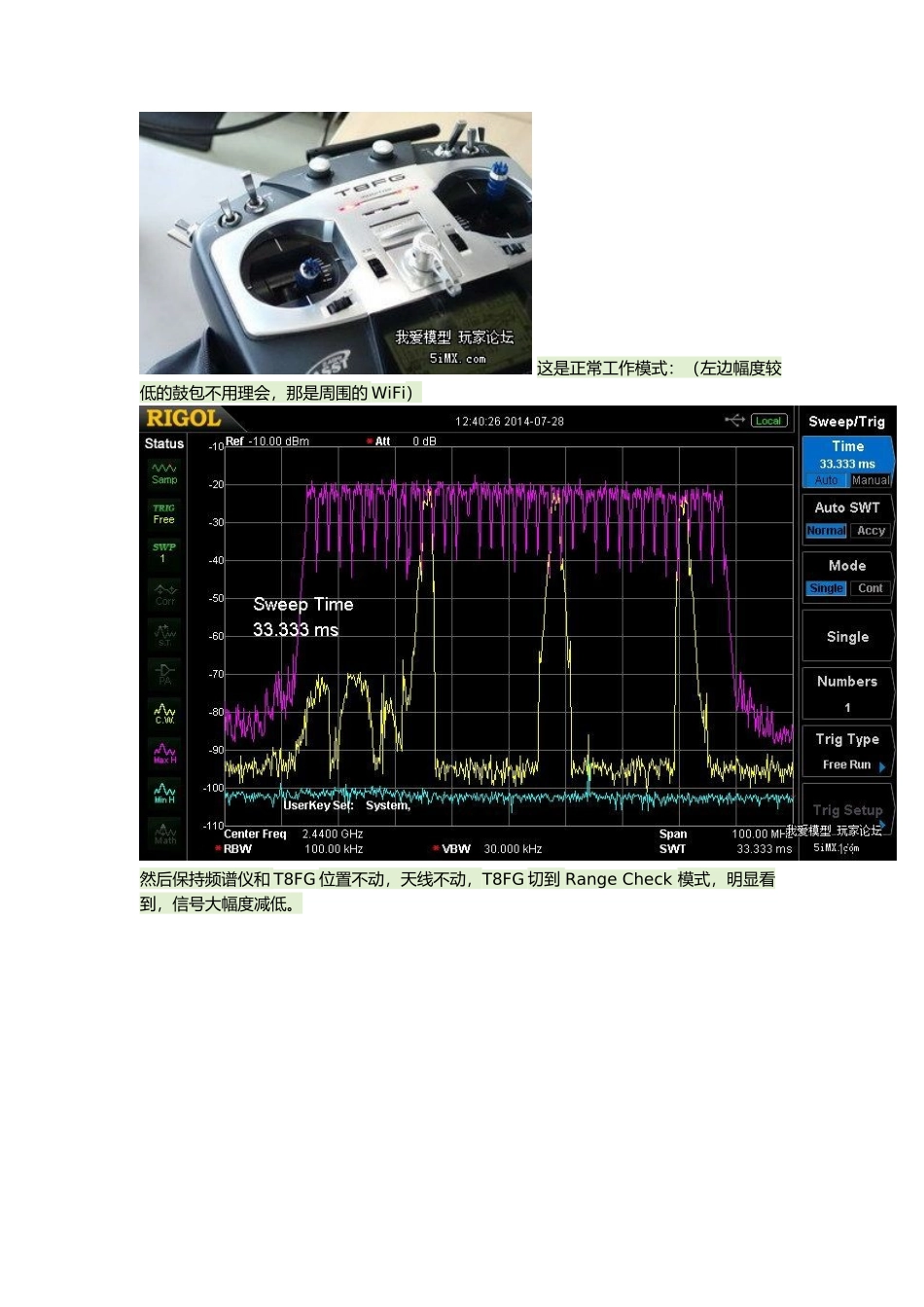

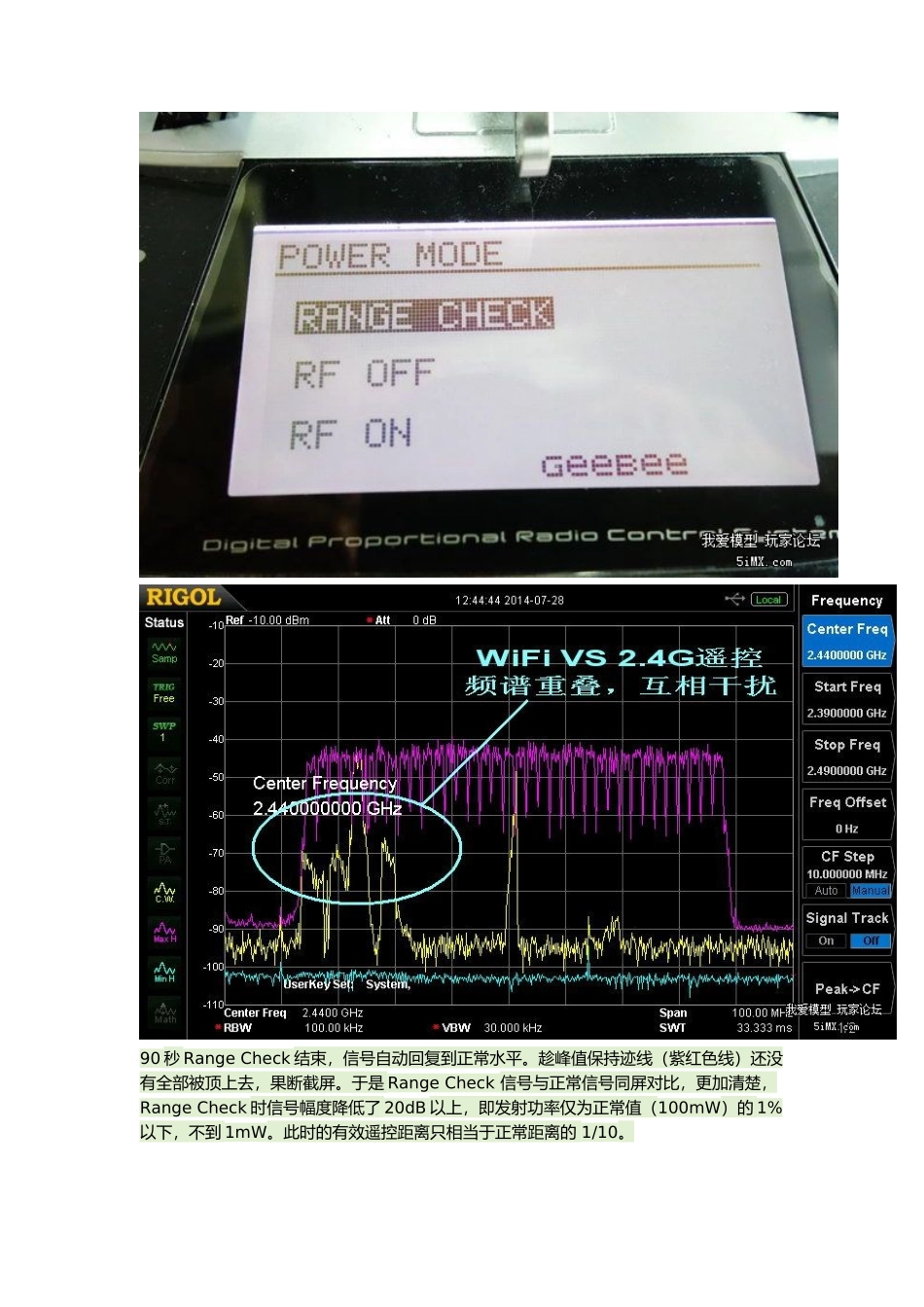

◆ 多种 2.4GHz 遥控信号频谱实测图解 ◆ 所有 2.4GHz 遥控器的工作方式都一样吗? 其它厂牌的产品有何不同呢? 好奇心上来了,继续测试!因为我手里的“正经”的遥控器只有 Futaba,所有先拿手里现有的“玩具级”的 2.4GHz 控开刀吧。JR/Sanwa/Spektrum/Graupner/Hitec 等其它大牌只能等有机会再下手了。测试用的频谱分析仪还是上次那一台:RIGOL DSA875,7.5GHz 带宽。为了使结果具有横向可比性,测试时发射机与接收天线距离保持 40cm,互相平行。(本贴所列全部数据都是横向对比测量数值,而非绝对化计量)---------------------------------- 朴素的分割线 ---------------------------------- ------------------Futaba T8FG 之 Range Check(距离确认)------------------首先受测的还是 Futaba T8FG,这次看看它的 Range Check(距离确认)模式是如何工作的。 这是正常工作模式:(左边幅度较低的鼓包不用理会,那是周围的 WiFi)然后保持频谱仪和 T8FG 位置不动,天线不动,T8FG 切到 Range Check 模式,明显看到,信号大幅度减低。90 秒 Range Check 结束,信号自动回复到正常水平。趁峰值保持迹线(紫红色线)还没有全部被顶上去,果断截屏。于是 Range Check 信号与正常信号同屏对比,更加清楚,Range Check 时信号幅度降低了 20dB 以上,即发射功率仅为正常值(100mW)的 1% 以下,不到 1mW。此时的有效遥控距离只相当于正常距离的 1/10。---------------------------------- 朴素的分割线 ---------------------------------- ---------------Futaba T8FG 之 France Frequencies(法国模式)---------------Futaba T8FG 之 法国模式 France Mode。在 T8FG 菜单里有一项“Frequency”设置,可选 General 或 France。一直很好奇法国有什么特别的?干嘛还单独拿出来设置? 测测看。选择 France,打开发射,看频谱。。。咦? 怎么好像少了好多东西?:然后关控,将紫红色迹线冻结(Freeze),打开第三条迹线,切换回普通(General)频率模式。一切都很明晰了,法国人民悲催啊,跟幸福的天朝人民相比,左侧少了一个信道,右侧少了 13 个信道,2.4GHz 频段可用的信道比我们少了 14 个,只剩下 22 个。22 VS 36......由此,我断言,活在蜜罐中的天朝人民比革命发源地人民幸福 36/22=1.64 倍!---------------------------------- 朴素的分割线 --------...
