奥鹏东北大学数控专业毕业论文范文数控机床主轴箱设计说明

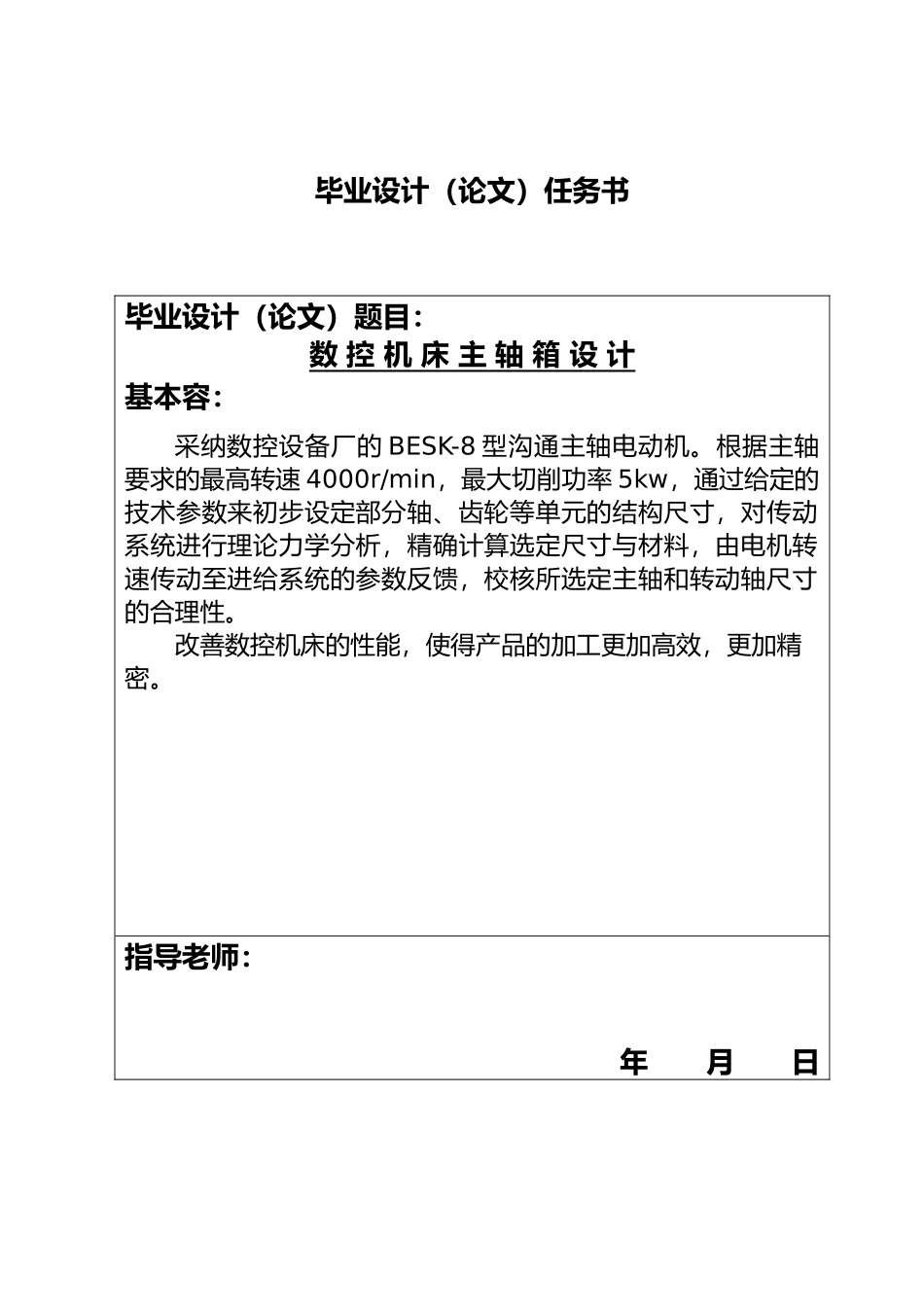

数 控 机 床 主 轴 箱 设 计XXX继 续 教 育 学 院机 电 一 体 化指导老师：XXX 二 0 一一年十月二日毕业设计（论文）任务书毕业设计（论文）题目：数 控 机 床 主 轴 箱 设 计基本容： 采纳数控设备厂的 BESK-8 型沟通主轴电动机。根据主轴要求的最高转速 4000r/min，最大切削功率 5kw，通过给定的技术参数来初步设定部分轴、齿轮等单元的结构尺寸，对传动系统进行理论力学分析，精确计算选定尺寸与材料，由电机转速传动至进给系统的参数反馈，校核所选定主轴和转动轴尺寸的合理性。改善数控机床的性能，使得产品的加工更加高效，更加精密。指导老师：年 月 日 指 导 教 师 评 语从设计 （论文）的选题、容、论点、论据、结论、实验数据的可靠性、方法的运用、工作量、图件的质量、创新性、科学态度、环境保护、外文资料和计算机应用等方予以评述：指导老师签字： 指导老师职称： 评阅时间 年 月 日摘要主轴箱为数控机床的主要传动系统，它包括电动机、传动系统和主轴部件，它与普通车床的主轴箱比较，相对来说比较简单只有两极或三级齿轮变速系统，它主要是用以扩大电动机无级调速的围，以满足一定恒功率、和转速的问题。本设计采纳数控设备厂的 BESK-8 型沟通主轴电动机，最高转速是 4500r/min。通过给定的技术参数来初步设定部分轴、齿轮等单元的结构尺寸，对传动系统进行理论力学分析，精确计算选定尺寸与材料，由电机转速传动至进给系统的参数反馈，校核所选定主轴和转动轴尺寸的合理性完成整体结构设计，最后对齿轮进行了验算以与 V 型带的、离合器的选择与计算。通过本次设计，使数控机床结构更加紧凑，性能更加优越，生产加工更加精密，有利于改善数控机床的性能，使得产品的加工更加高效。关键词：数控机床；主轴箱；沟通调速电动机；BESK-8AbstractFor the spindle box of NC machine tool main transmission system which comprises a motor, the transmission system and the spindle, it with ordinary lathe spindle box is relatively simple, only two or three stage gear transmission system, it is mainly used to expand the range of stepless speed regulation of motor, to meet a certain constant power, and speed problems.This design uses the Beijing CNC equipment factory of type ...
