室内与环境艺术设计制图教学案

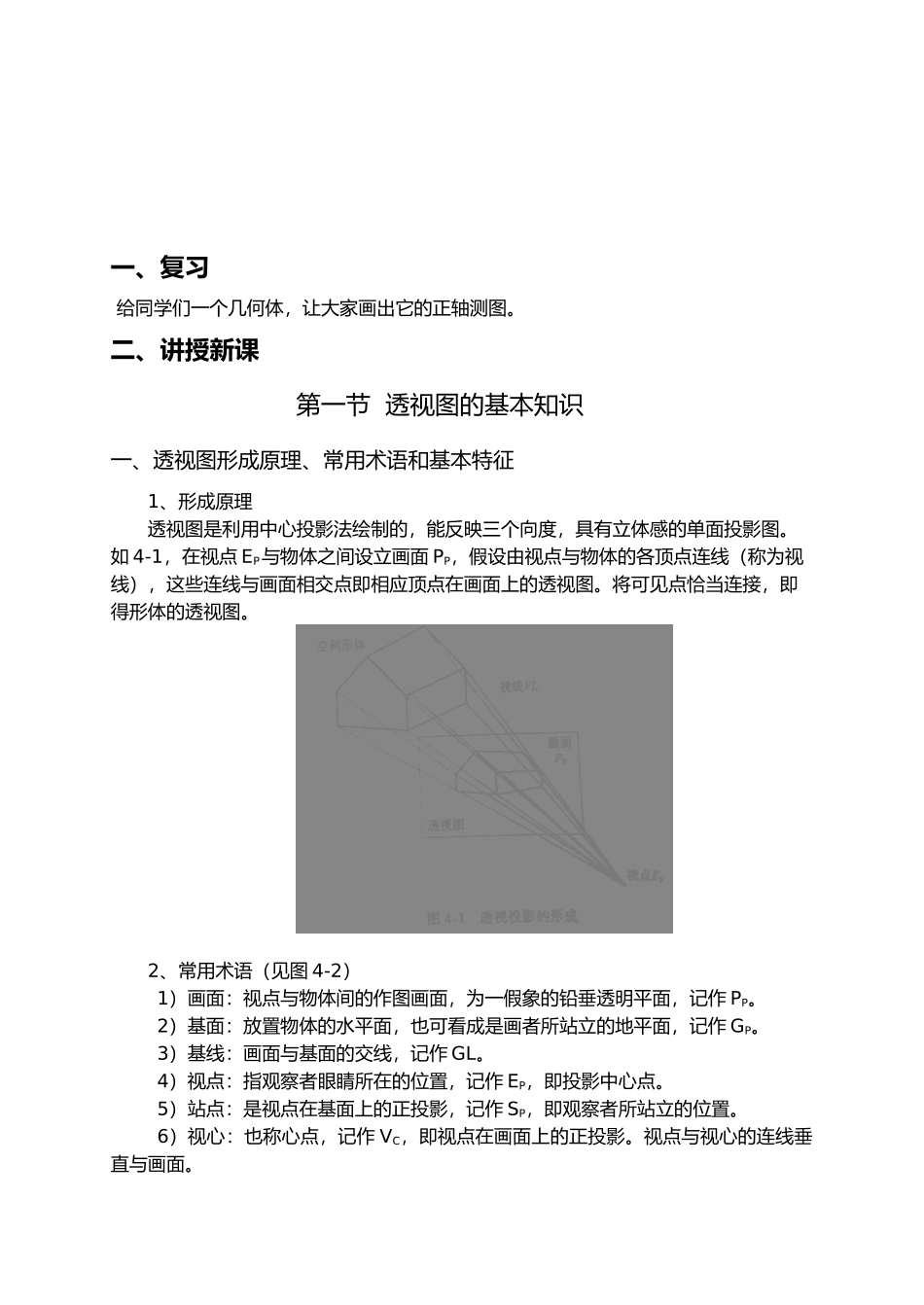

教案首页编 号：YJQD-0507-07 版 本：B/O 流水号：授课日期班级课题：第四章 透视图 第一节 透视图的基本知识教学目的、要求：1、透视图形成原理、常用术语和基本特征 2、透视图的分类教学重点、难点：透视图形成原理授课方法：讲授法和演示法相结合授课执行情况与分析：板书设计或授课提纲：一、新课导入二、讲授新课1、透视图形成原理、常用术语和基本特征 2、透视图的分类三、小结四、布置作业一、复习 给同学们一个几何体，让大家画出它的正轴测图。二、讲授新课第一节 透视图的基本知识一、透视图形成原理、常用术语和基本特征 1、形成原理透视图是利用中心投影法绘制的，能反映三个向度，具有立体感的单面投影图。如 4-1，在视点 EP与物体之间设立画面 PP，假设由视点与物体的各顶点连线（称为视线），这些连线与画面相交点即相应顶点在画面上的透视图。将可见点恰当连接，即得形体的透视图。2、常用术语（见图 4-2）1）画面：视点与物体间的作图画面，为一假象的铅垂透明平面，记作 PP。2）基面：放置物体的水平面，也可看成是画者所站立的地平面，记作 GP。3）基线：画面与基面的交线，记作 GL。4）视点：指观察者眼睛所在的位置，记作 EP，即投影中心点。5）站点：是视点在基面上的正投影，记作 SP，即观察者所站立的位置。6）视心：也称心点，记作 VC，即视点在画面上的正投影。视点与视心的连线垂直与画面。7）视高：视点与站点间的距离。即作 VH。8）视距：视点与画面的距离，也即视点到视心的距离，即作 VD。9）视线：视点与物体上任一点的连线，即作 VL。10）中心视线：过视点垂直与画面的视线，也称主视线，即作 CVR。11）目线：视线在画面上的正投影，简称视线的画投影，即作 EL。12）足线：视线在基面上的正投影，间称视线的基投影，记作 FL。13）视平面过视点的水平面，记作 VHP。14）视平线：视平面与画面的交线 HL。15）灭点也称消逝点，是直线上无穷远点的透视图。16）测点 MP：称距离点 D（对于一点透视）和量点 M（对于成角透视），是求透视图中确定物体或空间进深的参考点，分别用 DX、DY 或 DZ、DR 和 MX、MY 或ML、MR表示。17）视线 M、L：为便于量定透视尺寸的辅助线，记作 ML。18）透视线：汇聚于灭点的直线。3、基本特征1）同一物体具有近大远小、近高远低、近宽远窄的特点。2）与画面重合的平面图形，透视即其自身；若离开画面但与画面平行，则其透视图为原形的相似形。3...
