屋面虹吸雨水排水系统工程施工组织设计方案剖析

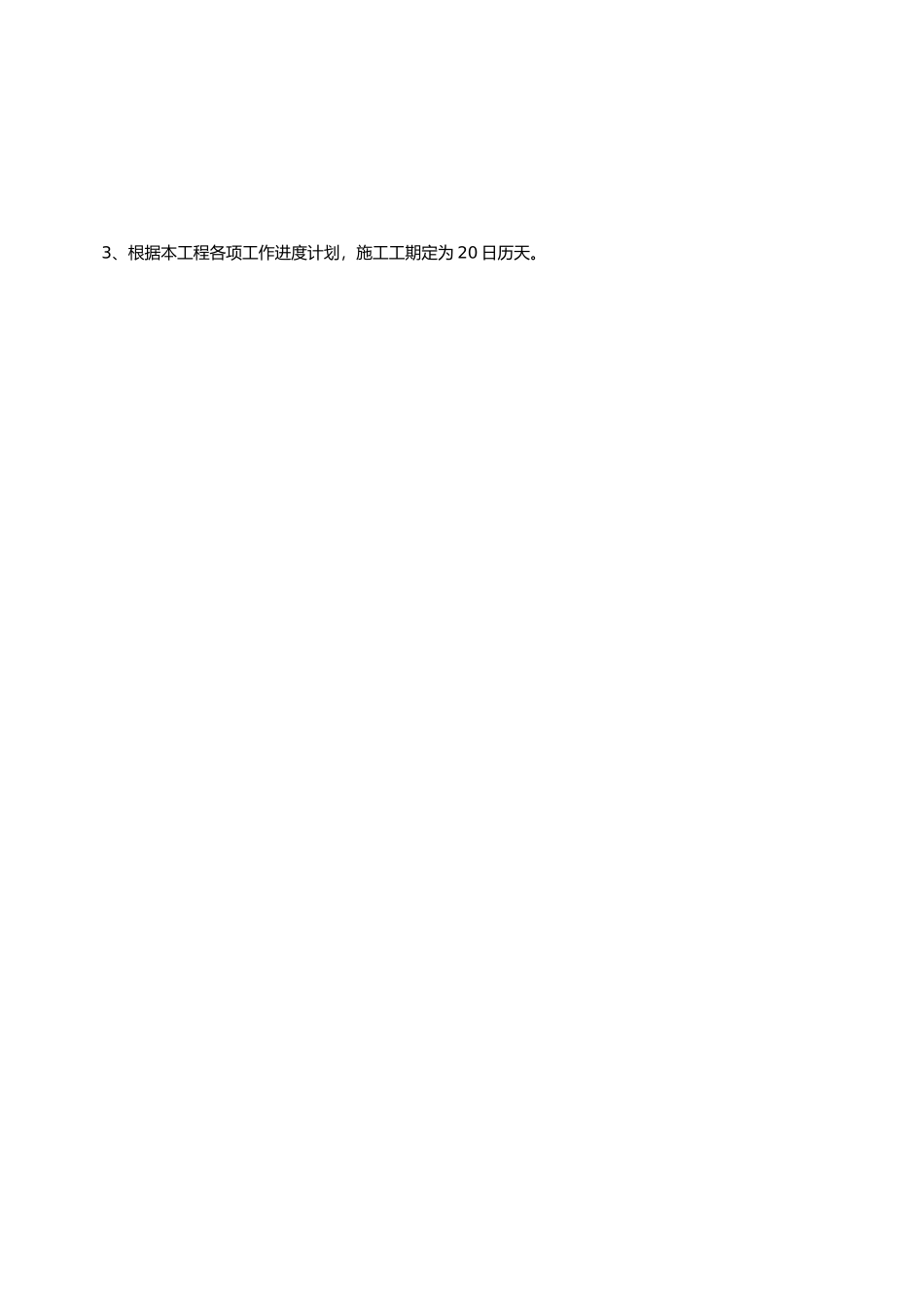

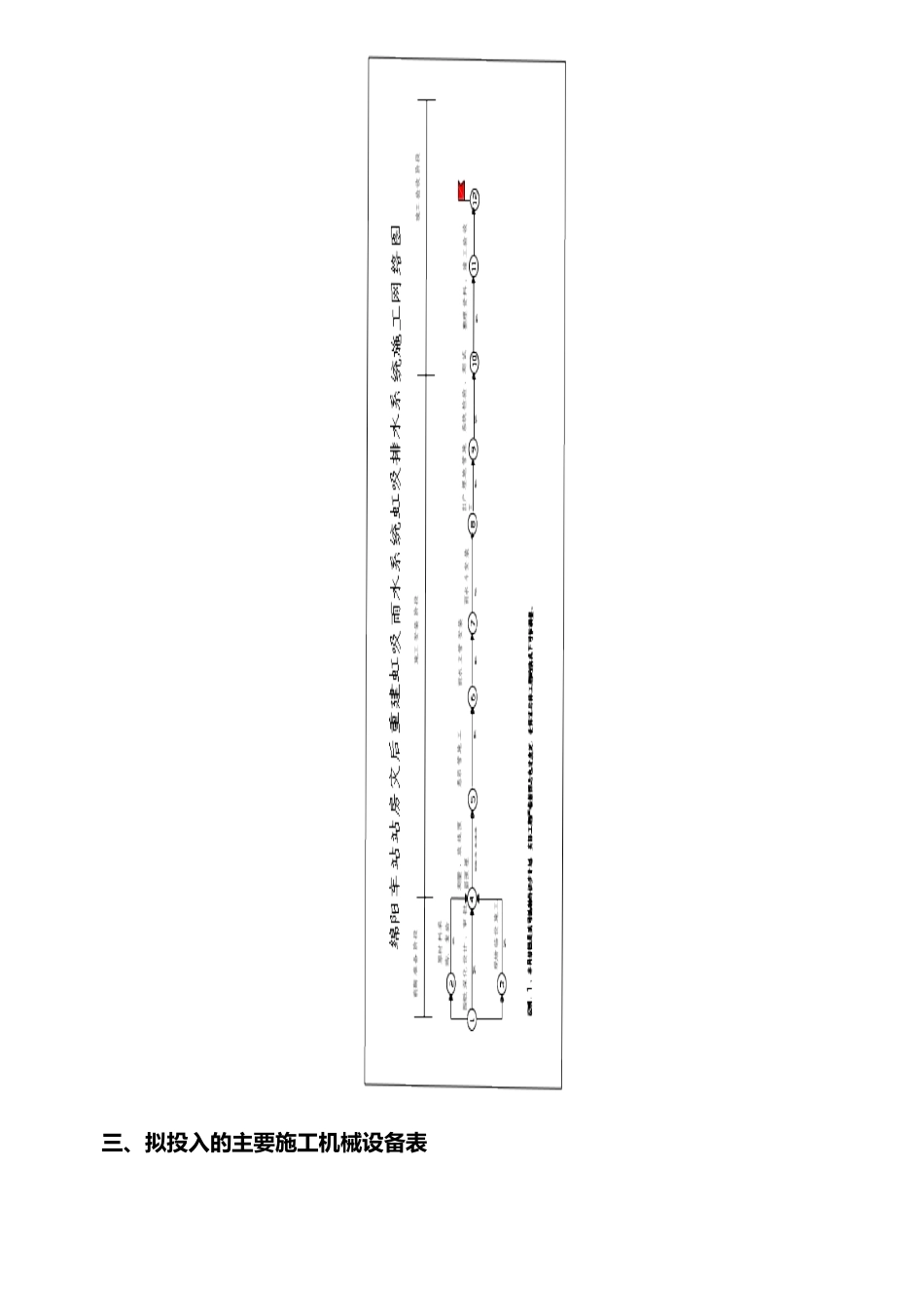

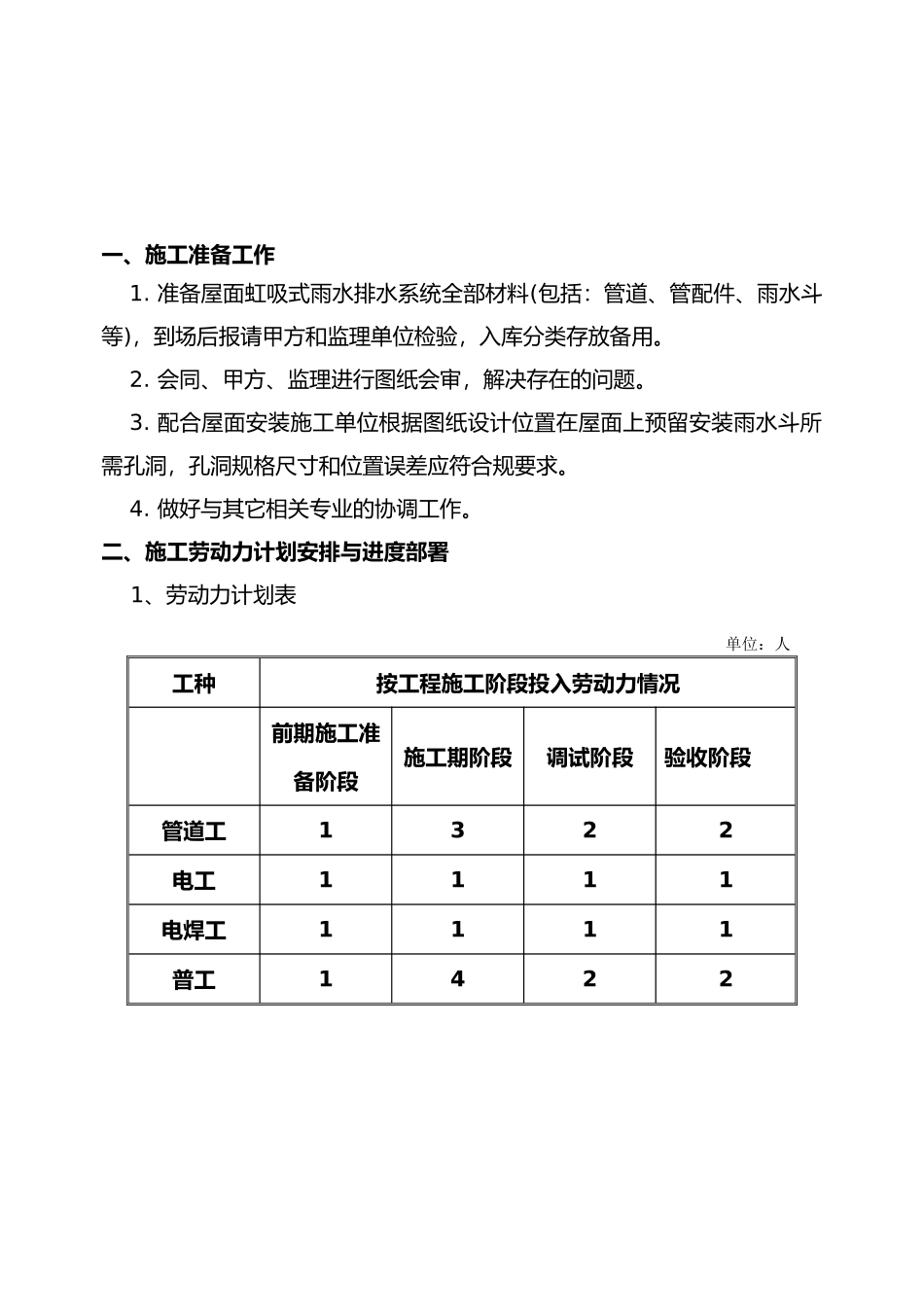

一、施工准备工作1. 准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。2. 会同、甲方、监理进行图纸会审，解决存在的问题。3. 配合屋面安装施工单位根据图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规要求。4. 做好与其它相关专业的协调工作。二、施工劳动力计划安排与进度部署1、劳动力计划表单位：人工种按工程施工阶段投入劳动力情况前期施工准备阶段施工期阶段调试阶段验收阶段管道工1322电工1111电焊工1111普工14223、根据本工程各项工作进度计划，施工工期定为 20 日历天。三、拟投入的主要施工机械设备表序号设备名称型号规格数量产地制造年份额定功率（KW）生产能力备注1管道切割机Y100L-21中国20242.2KW完好2电 锤TE-162德国20242 KW完好3角向磨光机BS-1002德国20241.5 KW完好4沟通电焊机ZX1-3151中国202411KW,220V完好序号设备名称型号规格数量产地制造年份额定功率（KW）生产能力备注5电熔焊机32-3151中国2024230V，50HZ,2300W 完好6焊接设备63-3151中国20243.0KW 22V完好四、与其它专业的协调配合1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻 “防排结合”的理念。2、召开工程例会，与时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题。五、工程施工技术方案1、工艺流程和技术措施1.1 系统安装工艺流程1.2 技术措施1、管道安装部分应做好以下工作：①、熟悉施工图纸和施工现场。②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。④、按先装大管径干管、立管，后装小管径支管的原则。⑤、配合实际施工要求，分段进行施工、试压和接驳。保证施工质量和施工时间。⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔。⑦、做好材料检验，确保材料与其配件符合要求。2、虹吸式雨水斗的安装 雨水斗与管道的连接：雨水斗与 HDPE 管道连接采纳法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与HDPE 管道的连接牢固、施工方便等优点。 管道检查口（见右图）T停止点施工准备预埋预留斗体安装下 部 悬 吊管安装立管安装埋地管安装灌水试验验收交工连接水平管安装在压力流排水立管下端,彻底解决了系统管网...
