山东框架结构三层行政办公楼外墙脚手架工程施工设计方案

山东框架结构三层行政办公楼外墙脚手架工程施工设计方案_第1页
1/26
山东框架结构三层行政办公楼外墙脚手架工程施工设计方案_第2页
2/26
山东框架结构三层行政办公楼外墙脚手架工程施工设计方案_第3页
3/26

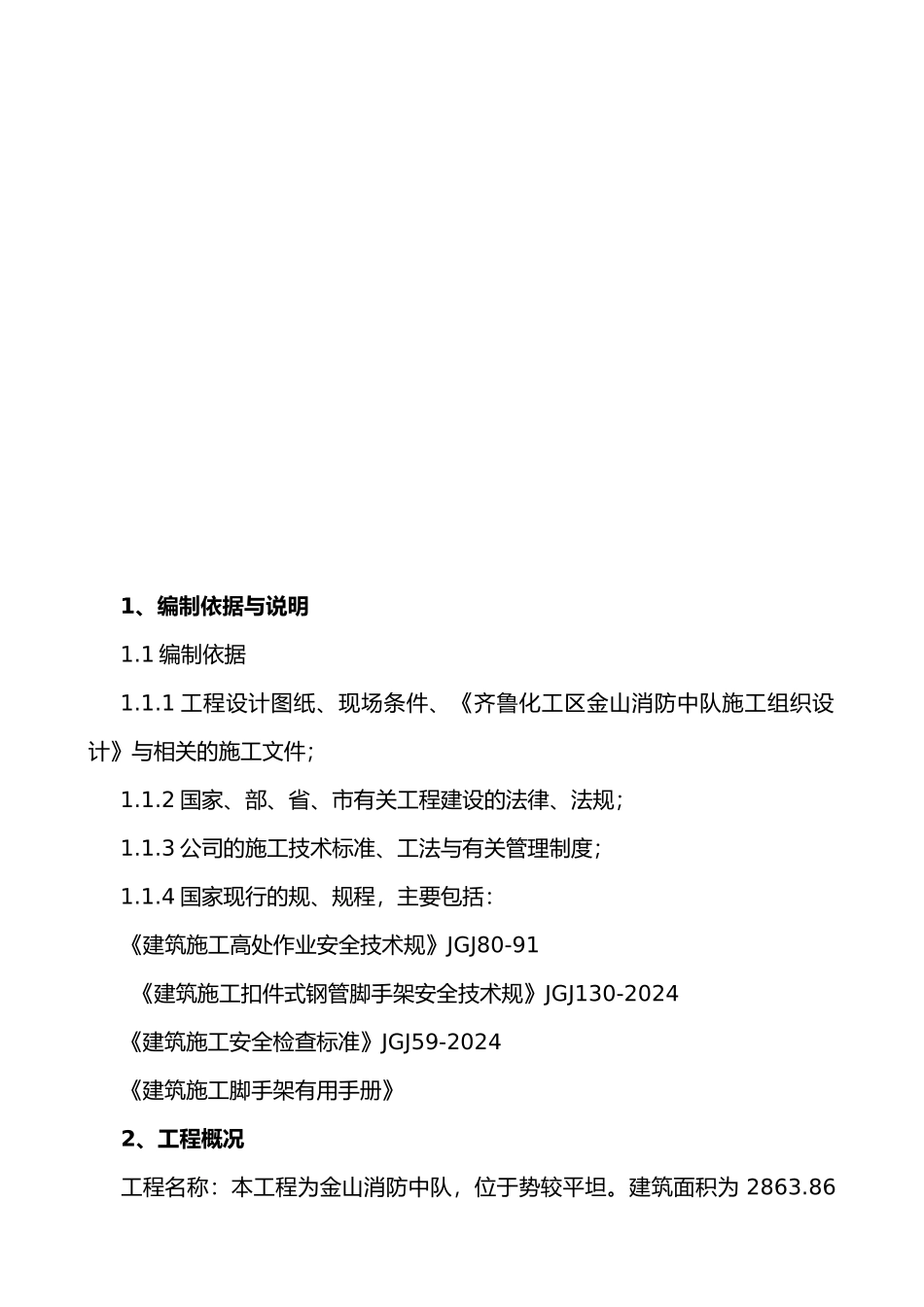

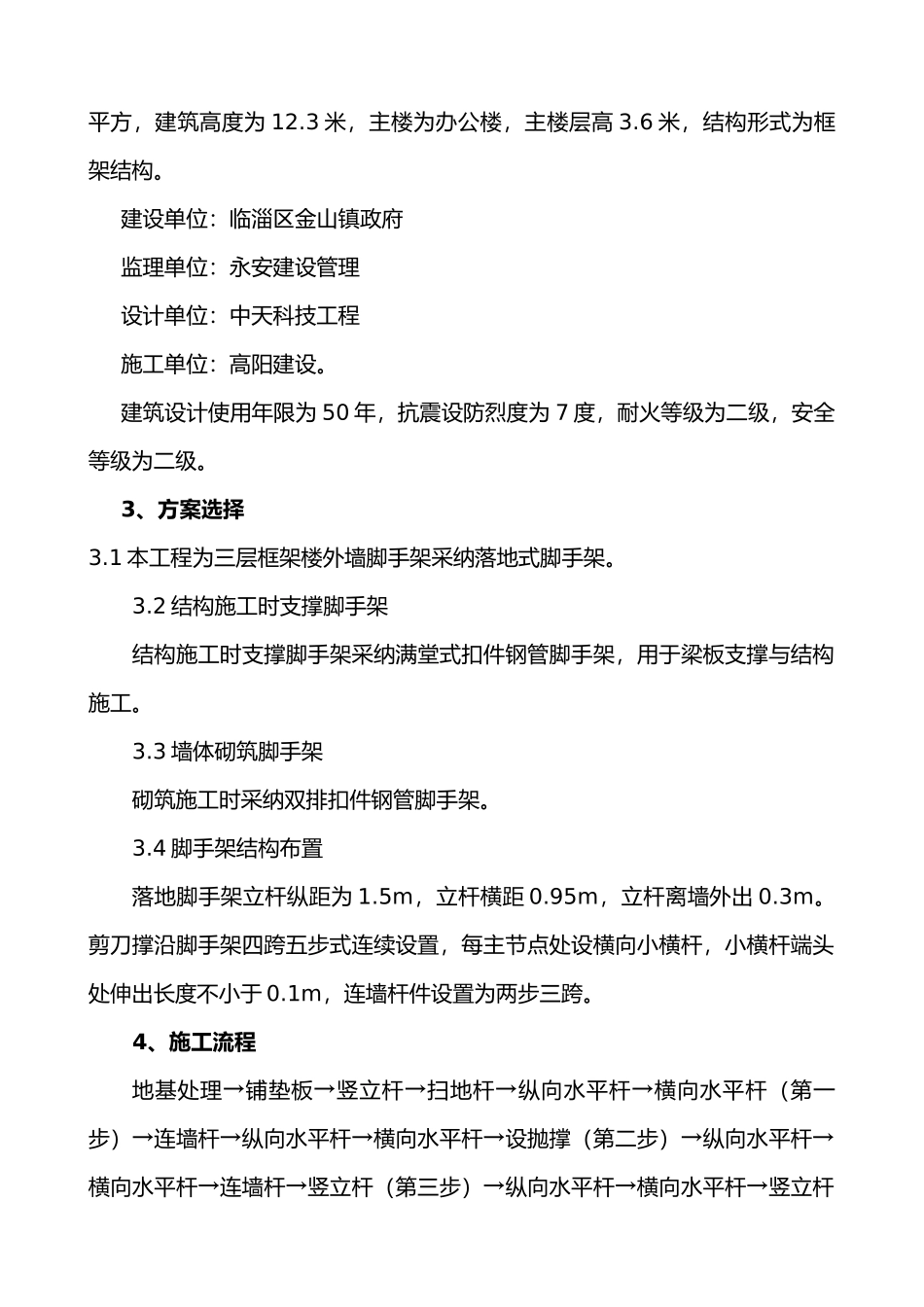

目 录1、编制依据与说明捎 02、工程概况捎 13、方案选择捎 13.1 本工程为三层框架楼外墙脚手架采纳落地式脚手架。捎 14、施工流程捎 25、施工方法捎 26、施工资源计划捎 37、施工要求与安全技术措施捎 31、编制依据捎 82、工程参数捎 83、横向水平杆(小横杆)验算捎 94、纵向水平杆(大横杆)验算捎 105、扣件抗滑承载力验算捎 116、立杆的稳定性计算捎 117、连墙件计算捎 148、立杆地基承载力计算捎 159、附图捎 151、编制依据与说明1.1 编制依据1.1.1 工程设计图纸、现场条件、《齐鲁化工区金山消防中队施工组织设计》与相关的施工文件;1.1.2 国家、部、省、市有关工程建设的法律、法规;1.1.3 公司的施工技术标准、工法与有关管理制度;1.1.4 国家现行的规、规程,主要包括:《建筑施工高处作业安全技术规》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2024《建筑施工安全检查标准》JGJ59-2024《建筑施工脚手架有用手册》2、工程概况工程名称:本工程为金山消防中队,位于势较平坦。建筑面积为 2863.86平方,建筑高度为 12.3 米,主楼为办公楼,主楼层高 3.6 米,结构形式为框架结构。建设单位:临淄区金山镇政府监理单位:永安建设管理设计单位:中天科技工程施工单位:高阳建设。建筑设计使用年限为 50 年,抗震设防烈度为 7 度,耐火等级为二级,安全等级为二级。3、方案选择3.1 本工程为三层框架楼外墙脚手架采纳落地式脚手架。3.2 结构施工时支撑脚手架结构施工时支撑脚手架采纳满堂式扣件钢管脚手架,用于梁板支撑与结构施工。3.3 墙体砌筑脚手架砌筑施工时采纳双排扣件钢管脚手架。3.4 脚手架结构布置落地脚手架立杆纵距为 1.5m,立杆横距 0.95m,立杆离墙外出 0.3m。剪刀撑沿脚手架四跨五步式连续设置,每主节点处设横向小横杆,小横杆端头处伸出长度不小于 0.1m,连墙杆件设置为两步三跨。4、施工流程地基处理→铺垫板→竖立杆→扫地杆→纵向水平杆→横向水平杆(第一步)→连墙杆→纵向水平杆→横向水平杆→设抛撑(第二步)→纵向水平杆→横向水平杆→连墙杆→竖立杆(第三步)→纵向水平杆→横向水平杆→竖立杆(第四步)→纵向水平杆→横向水平杆→连墙杆(第五步)→剪刀撑,依次类推,逐步完成。5、施工方法5.1 落地脚手架施工方法5.1.1 落地脚手架基础出 墙 1.6m 进 行 整 平 、 夯 实 并 做 成 水 泥 散 水 坡 状 , 然 后 出 墙300mm、1250mm...
