嵌入式时钟设计说明

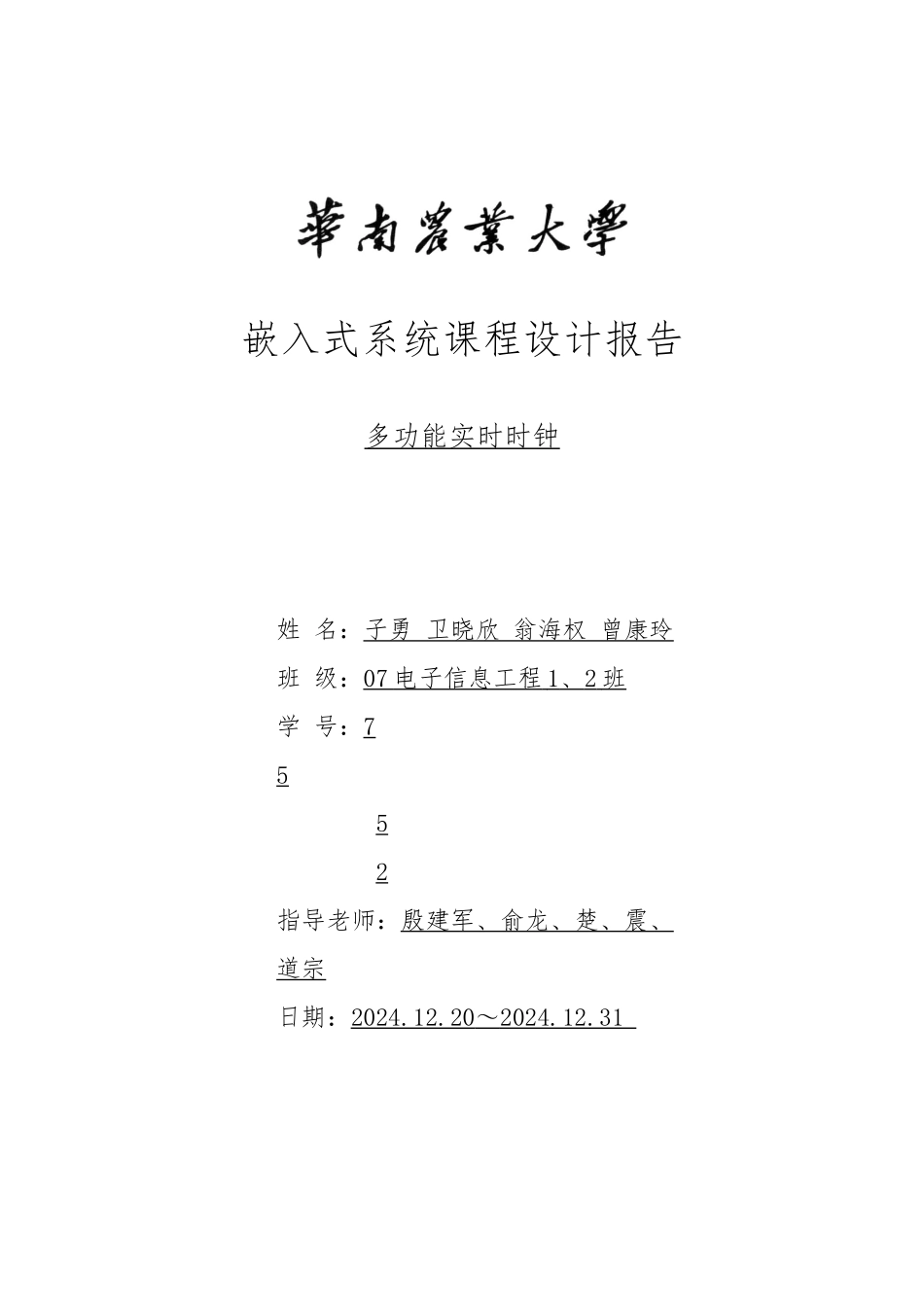

嵌入式系统课程设计报告多功能实时时钟姓 名：子勇 卫晓欣 翁海权 曾康玲班 级：07 电子信息工程 1 、 2 班 学 号：7552指导老师：殷建军、俞龙、楚、震、道宗日期：2024.12.20 ～ 2024.12.31 成员基本情况和分工学号分工情况子勇（组长）7程序编写、成员分工卫晓欣5资料收集与程序编写翁海权5资料收集曾康玲2程序调试摘要本文说明为多功能时钟设计方案，基于 S3C2410 结合 RTC 模块，IIC（控制小键盘和数码管等）来做具备定期功能的实时时钟。实时时钟（RTC）单元在系统电源关闭的情况下可以在备用电池下工作。RTC 可以使用 STRB/LDRB ARM 操作传输二进制码十进制数的 8 位数据给 CPU。数据包括秒、分钟、小时、日期、天、月、年的时间信息。RTC 单元可以在 32.768KHz 的外部晶振下工作，可以可以执行报警功能。关键词：多功能时钟；S3C2410；RTC；IIC目录1 实验题目分析....................................................................................... 51.1 问题分析...................................................................................... 51.2 功能分析...................................................................................... 51.3 开发平台与工具介绍.................................................................. 52 实验概要设计 ....................................................................................... 52.1 实验基本原理 .............................................................................. 52.2 实验电路图 .................................................................................. 82.3 实验主要步骤 .............................................................................. 93 实验详细过程 ....................................................................................... 93.1 具体实验过程和容 .................................................................. 9 3.2 程序流程图 ................................................................................ 103.3 实验和程序问题分析 ................................................................ 114 实验输出界面 ..............................................
