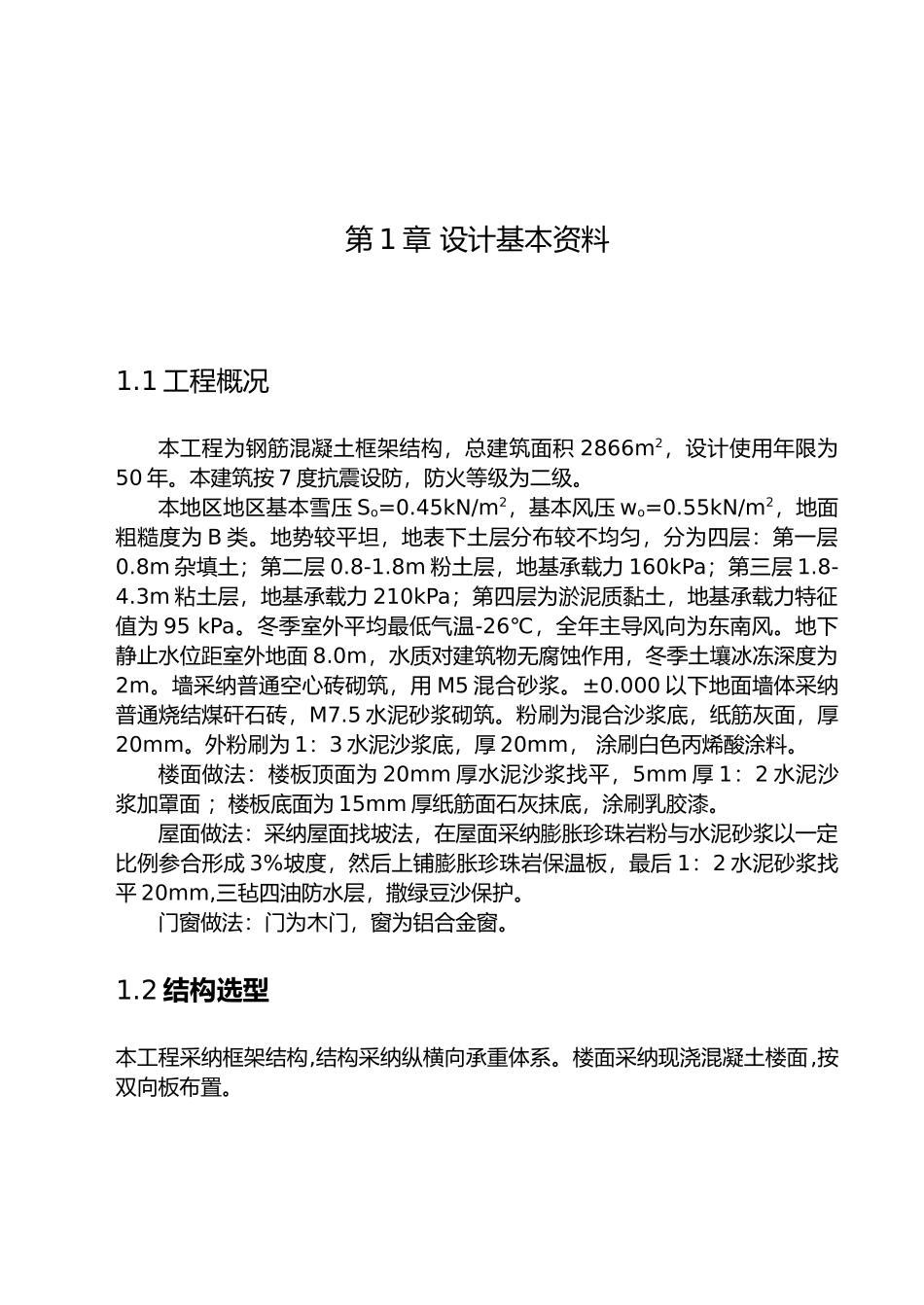

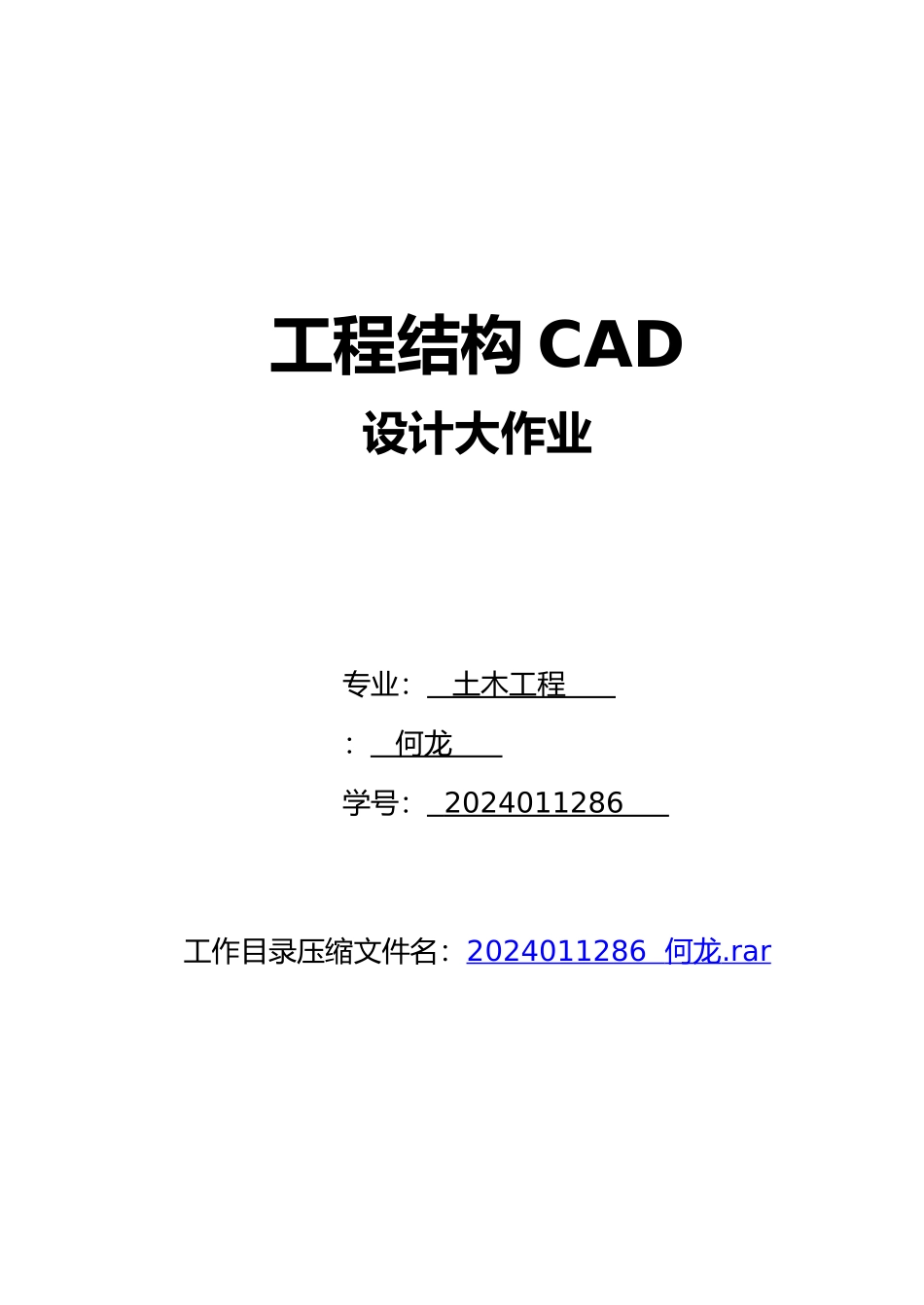

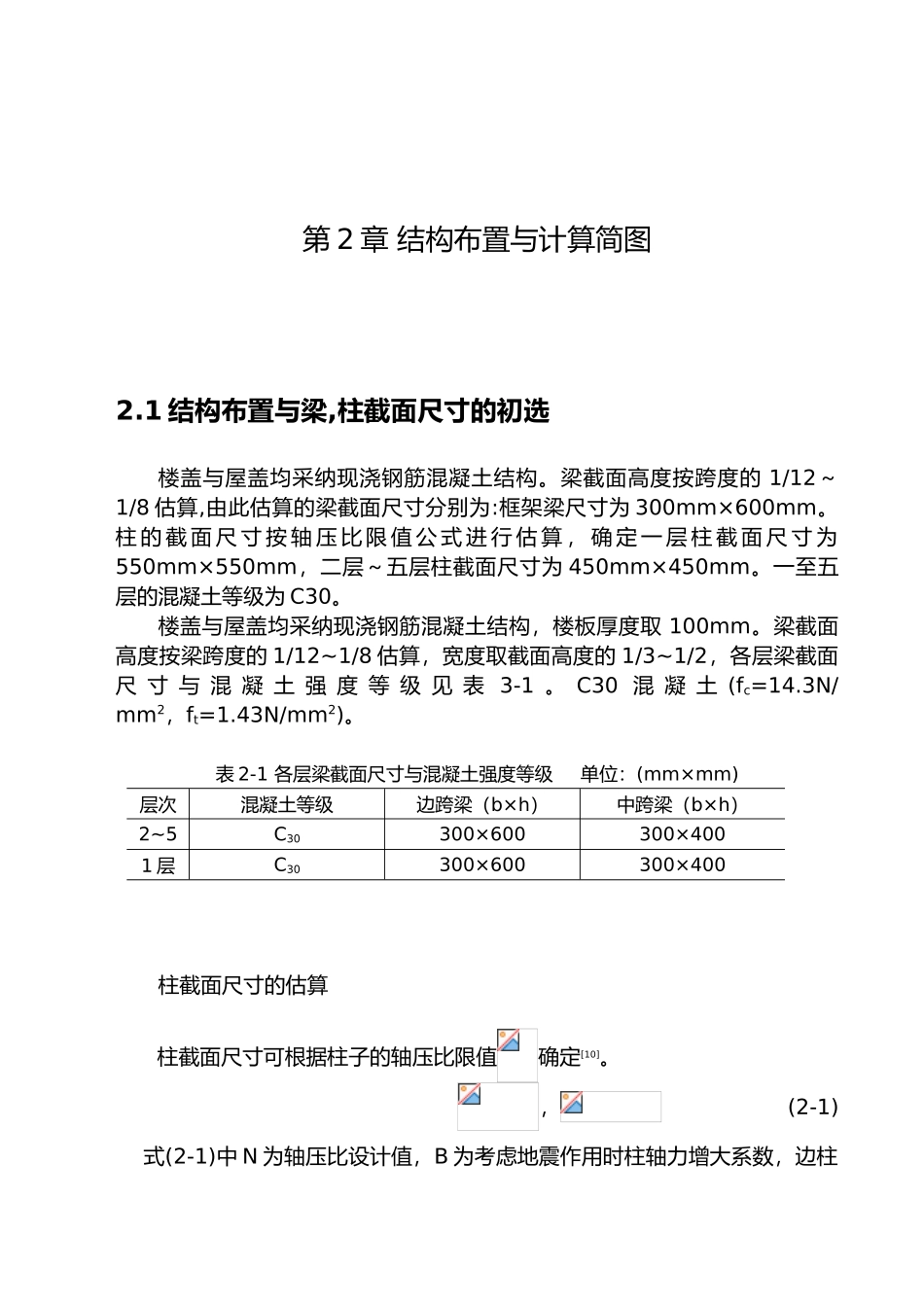

工程结构 CAD设计大作业专业: 土木工程 : 何龙 学号: 2024011286 工作目录压缩文件名:2024011286 何龙 .rar 第 1 章 设计基本资料1.1 工程概况本工程为钢筋混凝土框架结构,总建筑面积 2866m2,设计使用年限为50 年。本建筑按 7 度抗震设防,防火等级为二级。本地区地区基本雪压 So=0.45kN/m2,基本风压 wo=0.55kN/m2,地面粗糙度为 B 类。地势较平坦,地表下土层分布较不均匀,分为四层:第一层0.8m 杂填土;第二层 0.8-1.8m 粉土层,地基承载力 160kPa;第三层 1.8-4.3m 粘土层,地基承载力 210kPa;第四层为淤泥质黏土,地基承载力特征值为 95 kPa。冬季室外平均最低气温-26℃,全年主导风向为东南风。地下静止水位距室外地面 8.0m,水质对建筑物无腐蚀作用,冬季土壤冰冻深度为2m。墙采纳普通空心砖砌筑,用 M5 混合砂浆。±0.000 以下地面墙体采纳普通烧结煤矸石砖,M7.5 水泥砂浆砌筑。粉刷为混合沙浆底,纸筋灰面,厚20mm。外粉刷为 1:3 水泥沙浆底,厚 20mm, 涂刷白色丙烯酸涂料。楼面做法:楼板顶面为 20mm 厚水泥沙浆找平,5mm 厚 1:2 水泥沙浆加罩面 ;楼板底面为 15mm 厚纸筋面石灰抹底,涂刷乳胶漆。屋面做法:采纳屋面找坡法,在屋面采纳膨胀珍珠岩粉与水泥砂浆以一定比例参合形成 3%坡度,然后上铺膨胀珍珠岩保温板,最后 1:2 水泥砂浆找平 20mm,三毡四油防水层,撒绿豆沙保护。 门窗做法:门为木门,窗为铝合金窗。1.2 结构选型本工程采纳框架结构,结构采纳纵横向承重体系。楼面采纳现浇混凝土楼面,按双向板布置。第 2 章 结构布置与计算简图2.1 结构布置与梁,柱截面尺寸的初选楼盖与屋盖均采纳现浇钢筋混凝土结构。梁截面高度按跨度的 1/12~1/8 估算,由此估算的梁截面尺寸分别为:框架梁尺寸为 300mm×600mm。柱 的 截 面 尺 寸 按 轴 压 比 限 值 公 式 进 行 估 算 , 确 定 一 层 柱 截 面 尺 寸 为550mm×550mm,二层~五层柱截面尺寸为 450mm×450mm。一至五层的混凝土等级为 C30。楼盖与屋盖均采纳现浇钢筋混凝土结构,楼板厚度取 100mm。梁截面高度按梁跨度的 1/12~1/8 估算,宽度取截面高度的 1/3~1/2,各层梁截面尺 寸 与 混 凝 土 强 度 等 级 见 表 3-1 。 C30 混 凝 土 (fc=14.3N/mm2,ft=1.43N/mm2)。表 2-1 各层梁截面尺寸与混凝土强度等级 单位:(mm×mm)层次混凝土等级边跨梁(b...
