工程认识创意实践报告

工程认识创意实践报告_第1页
1/11
工程认识创意实践报告_第2页
2/11
工程认识创意实践报告_第3页
3/11

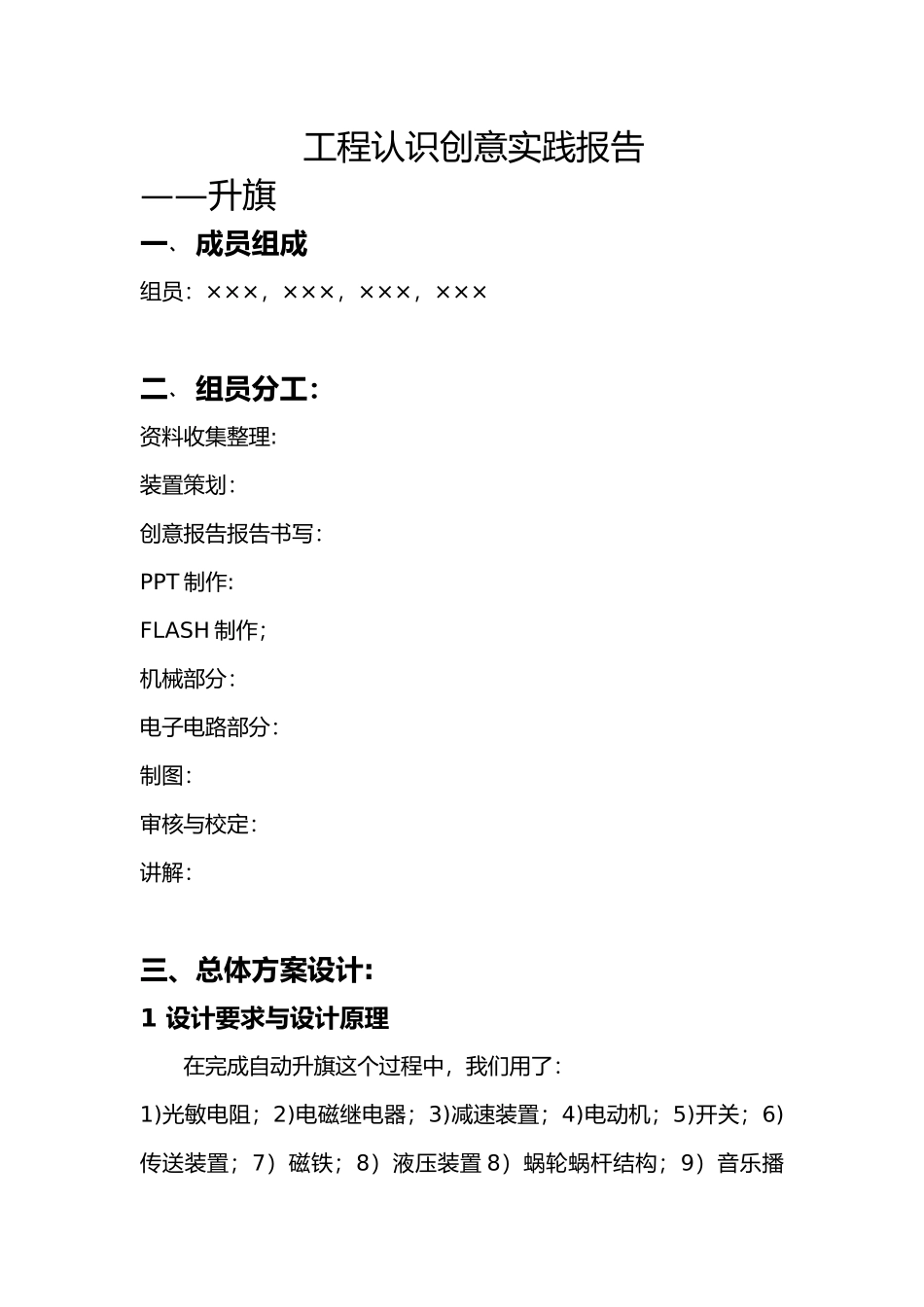

工程认识创意实践报告——升旗一﹑成员组成组员:×××,×××,×××,×××二﹑组员分工:资料收集整理:装置策划:创意报告报告书写:PPT 制作:FLASH 制作;机械部分:电子电路部分:制图:审核与校定:讲解:三、总体方案设计:1 设计要求与设计原理在完成自动升旗这个过程中,我们用了:1)光敏电阻;2)电磁继电器;3)减速装置;4)电动机;5)开关;6) 传送装置;7)磁铁;8)液压装置 8)蜗轮蜗杆结构;9)音乐播放装置;10)鼓风机;11)旗;12)旗杆;13)压力传感器;14)齿轮;15)电磁铁;16)双曲柄机构。完成了国旗水平、旋转、升降等运动组成的共计十个小步骤,同时为了能更好的达到伴随国歌自动升旗,旗停国歌止的效果,我们在整个过程中应用了电磁继电器,机电一体化,控制电路、机械运动单元等技术。以与音乐播放器,电风扇与电动机。使该创意报告更加具有实际意义。2 方案论证与比较根据设计要求,我们的方案主要分为十个机关。各机关描述如下:1. 我们与实际情况相联系,想设计一遇光自动升旗电路。将光敏电阻、电磁继电器与电源、电动机 M1 连入同一电路。当遇到一定强度太时,光敏电阻的电阻值变得微小,电路接通电磁继电器将磁铁吸下,与电磁继电器相连的电路接通。2. 步骤一中电路接通后,电动机开始工作,与减速器相连,以减缓转动速度,将一横杆与减速器相连,根据电动机功率计算出时间t1,通过控制电路使电路只接通 t1 秒,使经过 t1 秒后横杆转至光敏电阻上方,使光敏电阻不再受光,电路断开,节约电能。与此同时,横杆击打另一端小球。小球被打开。3. 小球被打掉后水从水瓶中流入烧杯中,水逐渐增加,设计控制电路,当压力达到 F1 时,自动启动电动机 M2,当压力达到 F2 时,自动关闭电动机 M2。(事先计算小球释放所需时间 t,和 t 时间流水重量 G,G 即为 F2 和 F1 的差值)4.电动机开始工作,带动蜗杆旋转,蜗杆旋转带动蜗轮转动,蜗轮的轴上装有链轮 A。ABCD 为双曲柄机构(利用反平行四边形机构,AB,CD 两曲柄长度相等,连杆 BC 与机架 AD 长度相等但不平行,两曲柄转动方向相反,角速度不相等。当主动曲柄 AB 转动时,通过连杆 BC 使从动曲柄 CD 朝反向转动,从而使支架打开,小球下落。)A 点也同时与另一链轮 B 相连.A,B 链轮用链条。. 5.旗以卷轴形态放入柱形固定有开口盒中,旗的一端与旗杆相连,将旗杆固定在传送带两侧的钩子中,开关 K1 闭合后,与传送...
